mysql教程栏目介绍执行计划explain与索引数据结构
准备工作
先建好数据库表，演示用的MySQL表，建表语句：
CREATE TABLE `emp` ( `id` int(11) NOT NULL AUTO_INCREMENT COMMENT '主键', `empno` int(11) DEFAULT NULL COMMENT '雇员工号', `ename` varchar(255) DEFAULT NULL COMMENT '雇员姓名', `job` varchar(255) DEFAULT NULL COMMENT '工作', `mgr` varchar(255) DEFAULT NULL COMMENT '经理的工号', `hiredate` date DEFAULT NULL COMMENT '雇用日期', `sal` double DEFAULT NULL COMMENT '工资', `comm` double DEFAULT NULL COMMENT '津贴', `deptno` int(11) DEFAULT NULL COMMENT '所属部门号', PRIMARY KEY (`id`) USING BTREE ) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='雇员表';CREATE TABLE `dept` ( `id` int(11) NOT NULL AUTO_INCREMENT COMMENT '主键', `deptno` int(11) DEFAULT NULL COMMENT '部门号', `dname` varchar(255) DEFAULT NULL COMMENT '部门名称', `loc` varchar(255) DEFAULT NULL COMMENT '地址', PRIMARY KEY (`id`) USING BTREE ) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='部门表';CREATE TABLE `salgrade` ( `id` int(11) NOT NULL COMMENT '主键', `grade` varchar(255) DEFAULT NULL COMMENT '等级', `lowsal` varchar(255) DEFAULT NULL COMMENT '最低工资', `hisal` varchar(255) DEFAULT NULL COMMENT '最高工资', PRIMARY KEY (`id`) ) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='工资等级表';CREATE TABLE `bonus` ( `id` int(11) NOT NULL COMMENT '主键', `ename` varchar(255) DEFAULT NULL COMMENT '雇员姓名', `job` varchar(255) DEFAULT NULL COMMENT '工作', `sal` double DEFAULT NULL COMMENT '工资', `comm` double DEFAULT NULL COMMENT '津贴', PRIMARY KEY (`id`) ) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='奖金表';复制代码
MySQL执行计划
要进行SQL调优，你得知道要调优的SQL语句是怎么执行的，查看SQL语句的具体执行过程，以加快SQL语句的执行效率。
可以使用
explain + SQL语句来模拟优化器执行SQL查询语句，从而知道MySQL是如何处理SQL语句的。
关于
explain可以看看官网介绍。
explain的输出格式
mysql> explain select * from emp; +----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------+| id | select_type | table | partitions | type | possible_keys | key | key_len | ref | rows | filtered | Extra | +----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------+| 1 | SIMPLE | emp | NULL | ALL | NULL | NULL | NULL | NULL | 1 | 100.00 | NULL | +----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------+复制代码
字段
id，
select_type等字段的解释：
| Column | Meaning |
|---|---|
| id | The SELECTidentifier（该SELECT标识符） |
| select_type | The SELECTtype（ 该SELECT类型） |
| table | The table for the output row（输出该行的表名） |
| partitions | The matching partitions（匹配的分区） |
| type | The join type（连接类型） |
| possible_keys | The possible indexes to choose（可能的索引选择） |
| key | The index actually chosen（实际选择的索引） |
| key_len | The length of the chosen key（所选键的长度） |
| ref | The columns compared to the index（与索引比较的列） |
| rows | Estimate of rows to be examined（检查的预估行数） |
| filtered | Percentage of rows filtered by table condition（按表条件过滤的行百分比） |
| extra | Additional information（附加信息） |
id
id号分为三类： 如果id相同，那么执行顺序从上到下
mysql> explain select * from emp e join dept d on e.deptno = d.deptno join salgrade sg on e.sal between sg.lowsal and sg.hisal; +----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+----------------------------------------------------+ | id | select_type | table | partitions | type | possible_keys | key | key_len | ref | rows | filtered | Extra | +----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+----------------------------------------------------+ | 1 | SIMPLE | e | NULL | ALL | NULL | NULL | NULL | NULL | 1 | 100.00 | NULL | | 1 | SIMPLE | d | NULL | ALL | NULL | NULL | NULL | NULL | 1 | 100.00 | Using where; Using join buffer (Block Nested Loop) | | 1 | SIMPLE | sg | NULL | ALL | NULL | NULL | NULL | NULL | 1 | 100.00 | Using where; Using join buffer (Block Nested Loop) | +----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+----------------------------------------------------+复制代码如果id不同，如果是子查询，id的序号会递增，id值越大优先级越高，越先被执行
mysql> explain select * from emp e where e.deptno in (select d.deptno from dept d where d.dname = 'SALEDept'); +----+--------------+-------------+------------+------+---------------+------+---------+------+------+----------+----------------------------------------------------+| id | select_type | table | partitions | type | possible_keys | key | key_len | ref | rows | filtered | Extra | +----+--------------+-------------+------------+------+---------------+------+---------+------+------+----------+----------------------------------------------------+| 1 | SIMPLE | <subquery2> | NULL | ALL | NULL | NULL | NULL | NULL | NULL | 100.00 | NULL | | 1 | SIMPLE | e | NULL | ALL | NULL | NULL | NULL | NULL | 2 | 50.00 | Using where; Using join buffer (Block Nested Loop) | | 2 | MATERIALIZED | d | NULL | ALL | NULL | NULL | NULL | NULL | 1 | 100.00 | Using where | +----+--------------+-------------+------------+------+---------------+------+---------+------+------+----------+----------------------------------------------------+复制代码id相同和不同的，同时存在：相同的可以认为是一组，从上往下顺序执行，在所有组中，id值越大，优先级越高，越先执行
select_type
select_typeValue |
JSON Name | Meaning |
|---|---|---|
| SIMPLE | None | Simple SELECT (not using UNION or subqueries) |
| PRIMARY | None | Outermost SELECT |
| UNION | None | Second or later SELECT statement in a UNION |
| DEPENDENT UNION | dependent (true) | Second or later SELECT statement in a UNION, dependent on outer query |
| UNION RESULT | union_result | Result of a UNION. |
| SUBQUERY | None | First SELECT in subquery |
| DEPENDENT SUBQUERY | dependent (true) | First SELECT in subquery, dependent on outer query |
| DERIVED | None | Derived table |
| MATERIALIZED | materialized_from_subquery | Materialized subquery |
| UNCACHEABLE SUBQUERY | cacheable (false) | A subquery for which the result cannot be cached and must be re-evaluated for each row of the outer query |
| UNCACHEABLE UNION | cacheable (false) | The second or later select in a UNION that belongs to an uncacheable subquery (see UNCACHEABLE SUBQUERY) |
SIMPLE简单的查询，不包含子查询和union
mysql> explain select * from emp; +----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------+| id | select_type | table | partitions | type | possible_keys | key | key_len | ref | rows | filtered | Extra | +----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------+| 1 | SIMPLE | emp | NULL | ALL | NULL | NULL | NULL | NULL | 3 | 100.00 | NULL | +----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------+复制代码
primary查询中若包含任何复杂的子查询，最外层查询则被标记为Primary
union若第二个select出现在union之后，则被标记为union
mysql> explain select * from emp where deptno = 1001 union select * from emp where sal < 5000; +----+--------------+------------+------------+------+---------------+------+---------+------+------+----------+-----------------+| id | select_type | table | partitions | type | possible_keys | key | key_len | ref | rows | filtered | Extra | +----+--------------+------------+------------+------+---------------+------+---------+------+------+----------+-----------------+| 1 | PRIMARY | emp | NULL | ALL | NULL | NULL | NULL | NULL | 4 | 25.00 | Using where | | 2 | UNION | emp | NULL | ALL | NULL | NULL | NULL | NULL | 4 | 33.33 | Using where | | NULL | UNION RESULT | <union1,2> | NULL | ALL | NULL | NULL | NULL | NULL | NULL | NULL | Using temporary | +----+--------------+------------+------------+------+---------------+------+---------+------+------+----------+-----------------+复制代码
这条语句的
select_type包含了
primary和
union
dependent union跟union类似，此处的depentent表示union或union all联合而成的结果会受外部表影响
union result从union表获取结果的select
dependent subquerysubquery的子查询要受到外部表查询的影响
mysql> explain select * from emp e where e.empno in ( select empno from emp where deptno = 1001 union select empno from emp where sal < 5000); +----+--------------------+------------+------------+------+---------------+------+---------+------+------+----------+-----------------+| id | select_type | table | partitions | type | possible_keys | key | key_len | ref | rows | filtered | Extra | +----+--------------------+------------+------------+------+---------------+------+---------+------+------+----------+-----------------+| 1 | PRIMARY | e | NULL | ALL | NULL | NULL | NULL | NULL | 4 | 100.00 | Using where | | 2 | DEPENDENT SUBQUERY | emp | NULL | ALL | NULL | NULL | NULL | NULL | 4 | 25.00 | Using where | | 3 | DEPENDENT UNION | emp | NULL | ALL | NULL | NULL | NULL | NULL | 4 | 25.00 | Using where | | NULL | UNION RESULT | <union2,3> | NULL | ALL | NULL | NULL | NULL | NULL | NULL | NULL | Using temporary | +----+--------------------+------------+------------+------+---------------+------+---------+------+------+----------+-----------------+复制代码
这条SQL执行包含了
PRIMARY、
DEPENDENT SUBQUERY、
DEPENDENT UNION和
UNION RESULT
subquery在select或者where列表中包含子查询
举例：
mysql> explain select * from emp where sal > (select avg(sal) from emp) ; +----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------------+| id | select_type | table | partitions | type | possible_keys | key | key_len | ref | rows | filtered | Extra | +----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------------+| 1 | PRIMARY | emp | NULL | ALL | NULL | NULL | NULL | NULL | 4 | 33.33 | Using where | | 2 | SUBQUERY | emp | NULL | ALL | NULL | NULL | NULL | NULL | 4 | 100.00 | NULL | +----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------------+复制代码
DERIVEDfrom子句中出现的子查询，也叫做派生表
MATERIALIZEDMaterialized subquery？
UNCACHEABLE SUBQUERY表示使用子查询的结果不能被缓存
例如：
mysql> explain select * from emp where empno = (select empno from emp where deptno=@@sort_buffer_size); +----+----------------------+-------+------------+------+---------------+------+---------+------+------+----------+-------------+| id | select_type | table | partitions | type | possible_keys | key | key_len | ref | rows | filtered | Extra | +----+----------------------+-------+------------+------+---------------+------+---------+------+------+----------+-------------+| 1 | PRIMARY | emp | NULL | ALL | NULL | NULL | NULL | NULL | 4 | 100.00 | Using where | | 2 | UNCACHEABLE SUBQUERY | emp | NULL | ALL | NULL | NULL | NULL | NULL | 4 | 25.00 | Using where | +----+----------------------+-------+------------+------+---------------+------+---------+------+------+----------+-------------+复制代码
uncacheable union表示union的查询结果不能被缓存
table
type
all全表扫描，一般情况下出现这样的sql语句而且数据量比较大的话那么就需要进行优化
index全索引扫描这个比all的效率要好，主要有两种情况： 一种是当前的查询时覆盖索引，即我们需要的数据在索引中就可以索取 一是使用了索引进行排序，这样就避免数据的重排序
range表示利用索引查询的时候限制了范围，在指定范围内进行查询，这样避免了index的全索引扫描，适用的操作符： =, , >, >=,
官网上举例如下：
index_subquery利用索引来关联子查询，不再扫描全表
unique_subquery该连接类型类似与index_subquery，使用的是唯一索引
index_merge在查询过程中需要多个索引组合使用
ref_or_null对于某个字段既需要关联条件，也需要null值的情况下，查询优化器会选择这种访问方式
WHERE key_column=expr OR key_column IS NULL;
fulltext使用FULLTEXT索引执行join
ref使用了非唯一性索引进行数据的查找
eq_ref使用唯一性索引进行数据查找
const这个表至多有一个匹配行
例如：
mysql> explain select * from emp where id = 1; +----+-------------+-------+------------+-------+---------------+---------+---------+-------+------+----------+-------+| id | select_type | table | partitions | type | possible_keys | key | key_len | ref | rows | filtered | Extra | +----+-------------+-------+------------+-------+---------------+---------+---------+-------+------+----------+-------+| 1 | SIMPLE | emp | NULL | const | PRIMARY | PRIMARY | 4 | const | 1 | 100.00 | NULL | +----+-------------+-------+------------+-------+---------------+---------+---------+-------+------+----------+-------+复制代码
system表只有一行记录（等于系统表），这是const类型的特例，平时不会出现

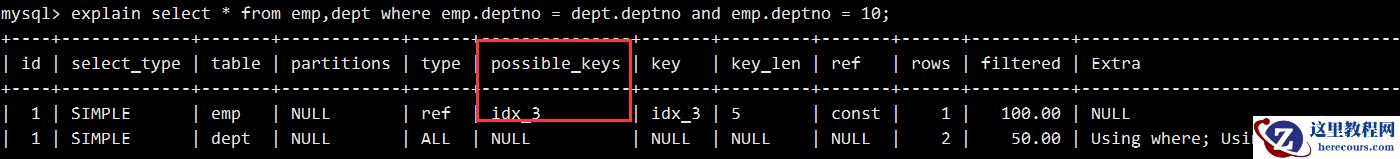

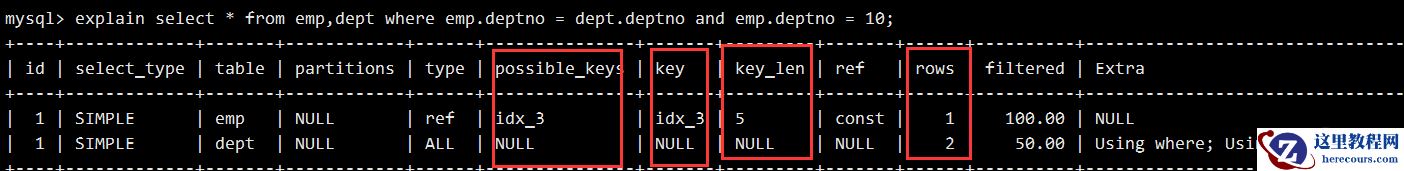

possible_keys

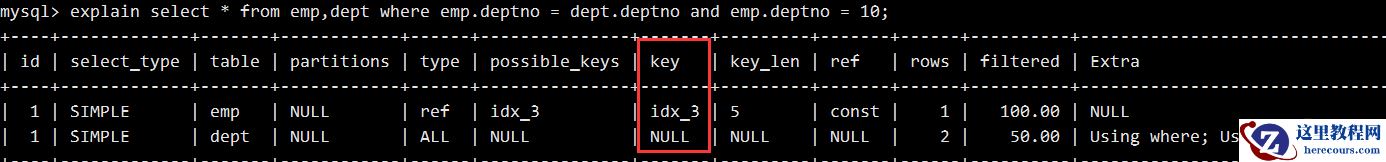

key
key_len
ref
rows
extra
using filesort说明mysql无法利用索引进行排序，只能利用排序算法进行排序，会消耗额外的位置
using temporary建立临时表来保存中间结果，查询完成之后把临时表删除
using index这个表示当前的查询是覆盖索引的，直接从索引中读取数据，而不用访问数据表。如果同时出现using where 表明索引被用来执行索引键值的查找，如果没有，表示索引被用来读取数据，而不是真的查找
using where使用where进行条件过滤
using join buffer使用连接缓存
impossible wherewhere语句的结果总是false
MySQL索引基本知识
索引的优点
-
大大减少了服务器需要扫描的数据量
帮助服务器避免排序和临时表
将随机io变成顺序io（提升效率）
索引的用处
-
快速查找匹配WHERE子句的行
从consideration中消除行,如果可以在多个索引之间进行选择，mysql通常会使用找到最少行的索引
如果表具有多列索引，则优化器可以使用索引的任何最左前缀来查找行
当有表连接的时候，从其他表检索行数据
查找特定索引列的min或max值
如果排序或分组时在可用索引的最左前缀上完成的，则对表进行排序和分组
在某些情况下，可以优化查询以检索值而无需查询数据行
索引的分类
MySQL索引数据结构推演
索引用于快速查找具有特定列值的行。
如果没有索引，MySQL必须从第一行开始，然后通读整个表以找到相关的行。
表越大花费的时间越多，如果表中有相关列的索引，MySQL可以快速确定要在数据文件中间查找的位置，而不必查看所有数据。这比顺序读取每一行要快得多。
既然MySQL索引能帮助我们快速查询到数据，那么它的底层是怎么存储数据的呢？
几种可能的存储结构
hash
hash表的索引格式
hash表存储数据的缺点：
-
利用hash存储的话需要将所有的数据文件添加到内存，比较耗费内存空间
如果所有的查询都是等值查询，那么hash确实很快，但是在实际工作环境中范围查找的数据更多一些，而不是等值查询，这种情况下hash就不太适合了
事实上，MySQL存储引擎是
memory时，索引数据结构采用的就是hash表。
二叉树
二叉树的结构是这样的：
二叉树会因为树的深度而造成数据倾斜，如果树的深度过深，会造成io次数变多，影响数据读取的效率。

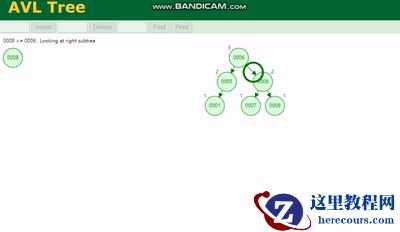

AVL树 需要旋转，看图例：

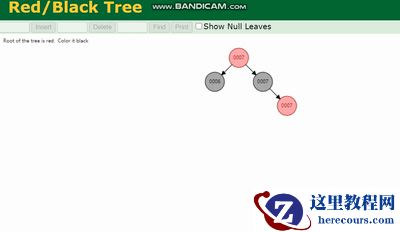

红黑树 除了旋转操作还多了一个
变色的功能（为了减少旋转），这样虽然插入的速度快，但是损失了查询的效率。
二叉树、AVL树、红黑树 都会因为树的深度过深而造成io次数变多，影响数据读取的效率。
再来看一下 B树
B树特点：
所有键值分布在整颗树中 搜索有可能在非叶子结点结束，在关键字全集内做一次查找,性能逼近二分查找 每个节点最多拥有m个子树 根节点至少有2个子树 分支节点至少拥有m/2颗子树（除根节点和叶子节点外都是分支节点） 所有叶子节点都在同一层、每个节点最多可以有m-1个key，并且以升序排列

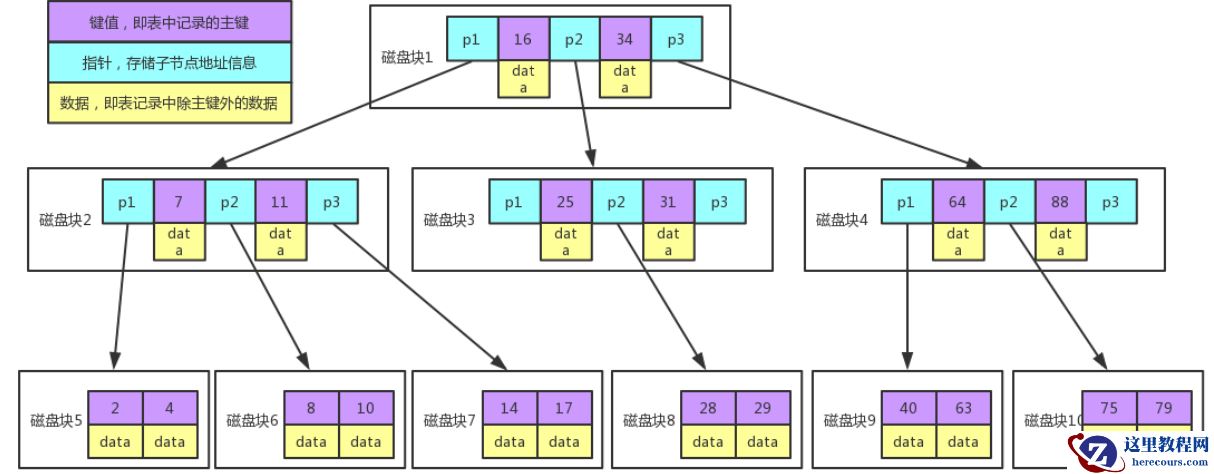

图例说明：
每个节点占用一个磁盘块，一个节点上有两个升序排序的关键字和三个指向子树根节点的指针，指针存储的是子节点所在磁盘块的地址。
两个关键词划分成的三个范围域对应三个指针指向的子树的数据的范围域。
以根节点为例，关键字为 16 和 34，P1 指针指向的子树的数据范围为小于 16，P2 指针指向的子树的数据范围为 16~34，P3 指针指向的子树的数据范围为大于 34。
查找关键字过程：
1、根据根节点找到磁盘块 1，读入内存。【磁盘 I/O 操作第 1 次】
2、比较关键字 28 在区间（16,34），找到磁盘块 1 的指针 P2。
3、根据 P2 指针找到磁盘块 3，读入内存。【磁盘 I/O 操作第 2 次】
4、比较关键字 28 在区间（25,31），找到磁盘块 3 的指针 P2。
5、根据 P2 指针找到磁盘块 8，读入内存。【磁盘 I/O 操作第 3 次】
6、在磁盘块 8 中的关键字列表中找到关键字 28。
由此，我们可以得知B树存储的缺点：
每个节点都有key，同时也包含data，而每个页存储空间是有限的，如果data比较大的话会导致每个节点存储的key数量变小 当存储的数据量很大的时候会导致深度较大，增大查询时磁盘io次数，进而影响查询性能那么MySQL索引数据结构是什么呢
不要误会，其实MySQL索引的存储结构是
B+树，上面我们一顿分析，知道
B树是不合适的。
mysql索引数据结构---B+Tree
B+Tree是在BTree的基础之上做的一种优化，变化如下：
1、B+Tree每个节点可以包含更多的节点，这个做的原因有两个，第一个原因是为了降低树的高度，第二个原因是将数据范围变为多个区间，区间越多，数据检索越快。
2、非叶子节点存储key，叶子节点存储key和数据。
3、叶子节点两两指针相互连接（符合磁盘的预读特性），顺序查询性能更高。

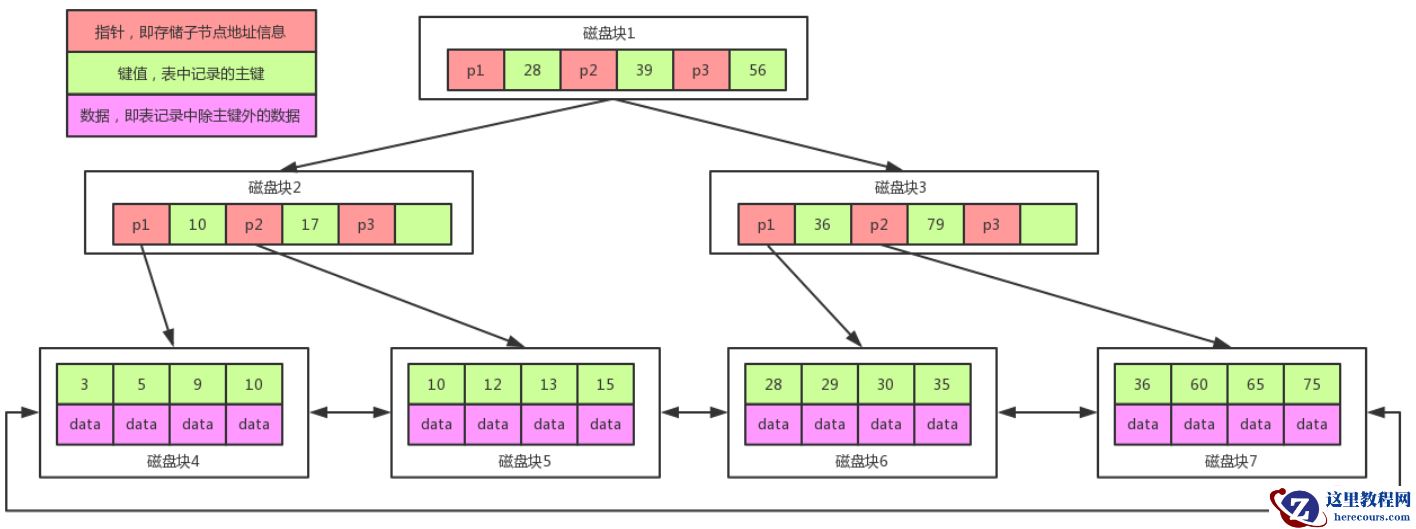

B+树存储查找示意图：
注意：
在B+Tree上有两个头指针，一个指向根节点，另一个指向关键字最小的叶子节点，而且所有叶子节点（即数据节点）之间是一种链式环结构。
因此可以对 B+Tree 进行两种查找运算：一种是对于主键的范围查找和分页查找，另一种是从根节点开始，进行随机查找。
你得知道的技（zhuang）术（b）名词
假设有这样一个表如下，其中id是主键：
mysql> select * from stu; +------+---------+------+| id | name | age | +------+---------+------+| 1 | Jack Ma | 18 | | 2 | Pony | 19 | +------+---------+------+复制代码
回表
我们对普通列建普通索引，这时候我们来查：
select * from stu where name='Pony';复制代码
由于
name建了索引，查询时先找
name的
B+树，找到主键
id后，再找主键
id的
B+树，从而找到整行记录。
这个最终会回到主键上来查找B+树，这个就是
回表。
覆盖索引
如果是这个查询：
mysql> select id from stu where name='Pony';复制代码
就没有回表了，因为直接找到主键
id，返回就完了，不需要再找其他的了。
没有回表就叫
覆盖索引。
最左匹配
再来以
name和
age两个字段建组合索引(name, age)，然后有这样一个查询：
select * from stu where name=? and age=?复制代码
这时按照组合索引
(name, age)查询，先匹配
name，再匹配
age，如果查询变成这样：
select * from stu where age=?复制代码
直接不按
name查了，此时索引不会生效，也就是不会按照索引查询---这就是
最左匹配原则。
加入我就要按age查，还要有索引来优化呢？可以这样做：
（推荐）把组合索引(name, age)换个顺序，建(age, name)索引 或者直接把age字段单独建个索引
索引下推
select t1.name,t2.name from t1 join t2 on t1.id=t2.id复制代码
t1有10条记录，t2有20条记录。
我们猜想一下，这个要么按这个方式执行：
先t1,t2按id合并（合并后20条），然后再查t1.name,t2.name
或者：
先把t1.name,t2.name找出来，再按照id关联
如果不使用索引条件下推优化的话，MySQL只能根据索引查询出t1,t2合并后的所有行，然后再依次比较是否符合全部条件。
当使用了索引条件下推优化技术后，可以通过索引中存储的数据判断当前索引对应的数据是否符合条件，只有符合条件的数据才将整行数据查询出来。
小结
Explain为了知道优化SQL语句的执行，需要查看SQL语句的具体执行过程，以加快SQL语句的执行效率。 索引优点及用处。 索引采用的数据结构是B+树。 回表，覆盖索引，最左匹配和索引下推。
