innobackupex命令备份全过程图解

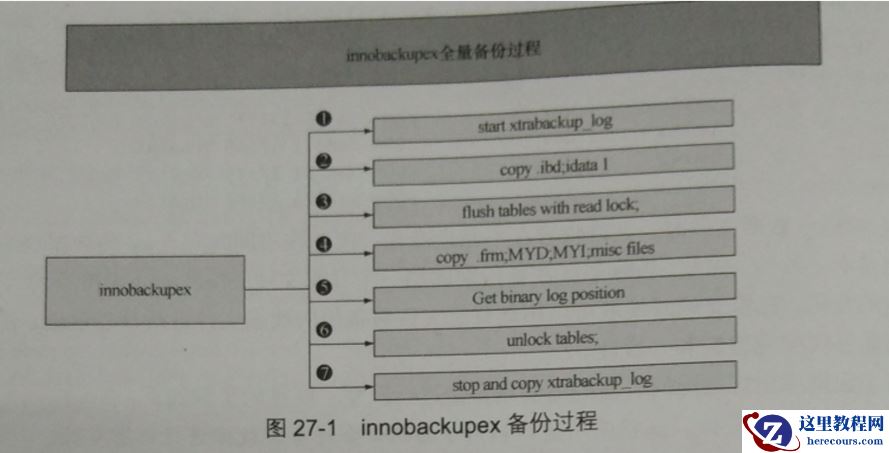

备份开始时会先开启一个后台检测进程，实时检测mysql redo日志(事务日志)的变化，一旦发现redo日志中有新日志写入，立刻记录后台日志文件xtrabackup_log文件中，之后复制Innodb的数据文件和系统表空间文件ibdata1，复制结束后，执行flush tables with read lock操作，复制.frm，.MYI，.MYD等文件(执行flush tables with read lock的目的是为了防止读取数据的时候发生DDL操作，并且在这一刻获取binlog的位置)，最后发出unlock tables，把表设置为可读写状态，最终终止xtrabackup_log文件的写入。过程见下图: 完备恢复:恢复阶段会启动xtrabackup内嵌的innodb实例，回放xtrabackup日志xtrabackup_log文件中的事务，将已经提交的事务变更应用到innodb数据文件、表空间，同时回滚未提交的事务，这一过程类似innodb实例的故障恢复。 全量恢复过程见下图: 增量备份：innobackupex增量备份过程中的增量处理，其实主要相对innodb而言，对myisam和其他存储引擎而言，仍然是每次一个全备。增量备份过程主要是通过拷贝innodb有变更的页，这些变更数据页指的是LSN大于xtrabackup_checkpoints中给定的LSN，增量备份是基于全备的，第一次增量备份的数据必须要基于最近一次全备，之后每次增备都是基于上一次增备的基础上进行。过程跟完备一样，只是增备时在复制数据文件时复制的是上一次备份后从大于xtrabackup_checkpoints开始的改变的页。增量备份过程见下图: 增量恢复:和全备恢复类似，也需要两步，一部分数据文件的恢复，这里数据文件包括全备份、增量备份和xtrabackup_log文件中已提交事务的回放，第二部分是对未提交事务的回滚。 过程见下图1和2:
