产品型号：VK3604/VK3604A
产品品牌：VINKA/ 永嘉微电

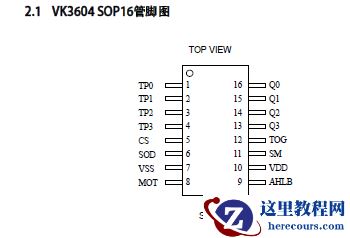

封装形式： SOP16
产品年份：新年份

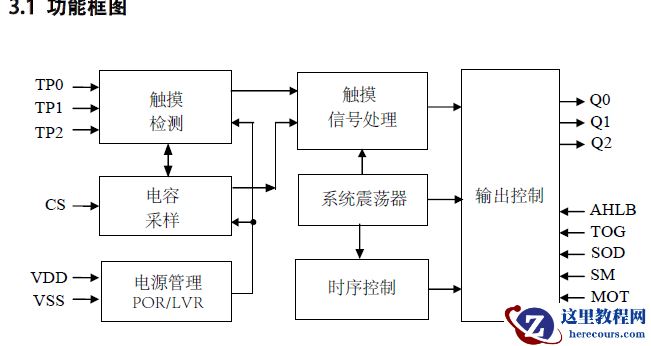

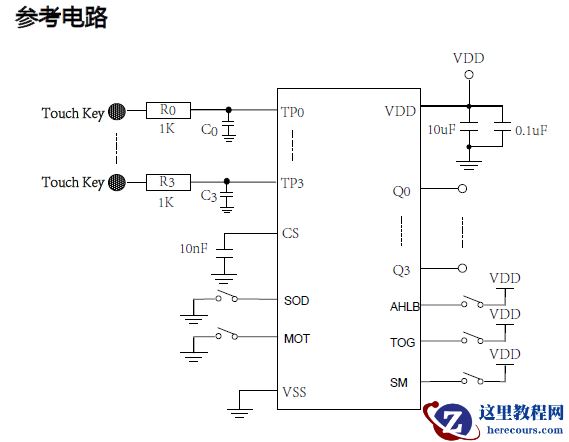

深圳市永嘉微电科技有限公司，原厂直销，原装现货更有优势！工程服务，技术支持，让您的生产高枕无忧！ 概述： VK3604/VK3604A 具有4个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的 集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了4路输出功能，可通过IO脚选择输出电平，输出模式，输出脚结构，单键/多键和最 长输出时间。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的 发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。 此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+IO输 出的应用提供了一种简单而又有效的实现方法。 特点： • 工作电压 2.4-5.5V • 待机电流7uA/3.3V,14uA/5V • 上电复位功能（POR） • 低压复位功能（LVR） • 触摸输出响应时间：工作模式 48mS ，待机模式160mS • 通过AHLB脚选择输出电平：高电平有效或者低电平有效 • 通过TOG脚选择输出模式：直接输出或者锁存输出 • 通过SOD脚选择输出方式：CMOS输出或者开漏输出 • 通过SM脚选择输出：多键有效或者单键有效
• 手1@88@2466@2436-同步 • 通过MOT脚有效键最长输出时间：无穷大或者16S • 通过CS脚接对地电容调节整体灵敏度(1-47nF） • 各触摸通道单独接对地小电容微调灵敏度（0-50pF） • 上电0.25S内为稳定时间，禁止触摸 • 上电后4S内自校准周期为64mS，4S无触摸后自校准周期为1S • 封装SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)
•
•
•
