引用： http://note.youdao.com/noteshare?id=6a1033f91f63875faf3a8fec24fb72af&sub=24D02E68B5794D5D85DA2A64BE6C9DE ASM实例中有元文件与数据文件介绍 KFOD 工具 （1）查看磁盘组的组成 （2）查看分组信息及可用容量 （3）显示所有磁盘 KFED 工具 ASM磁盘头信息损坏和修复 AMDU (ASM Metadata Dump Utility)

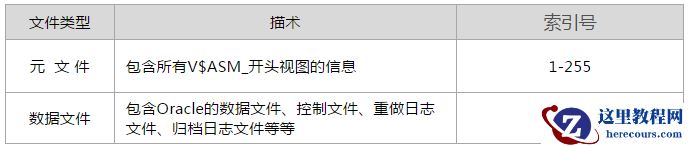

ASM实例中有元文件与数据文件介绍
X$KFFXP是ASM(Automatic Storage Management)自动存储管理特性的重要内部视图，该视图反应了File Extent Map映射关系，ASM会将文件split成多个多个piece分片，这些分片被称为Extents。 在Disk上存放这些Extent的位置，就是我们常说的”Allocation Unit”。
KFF意为Kernel File，X$KFFXP即Kernel File Extent Maps， 该内部视图的一条记录代表一个Extent。
可以通过以下脚本查询文件与Extent等ASM属性的映射关系:
set linesize 140 pagesize 1400col "FILE NAME" format a40set head onselect NAME "FILE NAME", NUMBER_KFFXP "FILE NUMBER", XNUM_KFFXP "EXTENT NUMBER", DISK_KFFXP "DISK NUMBER", AU_KFFXP "AU NUMBER", SIZE_KFFXP "NUMBER of AUs" from x$kffxp, v$asm_alias where GROUP_KFFXP = GROUP_NUMBER and NUMBER_KFFXP = FILE_NUMBER and system_created = 'Y' and lxn_kffxp = 0 order by name;
KFOD 工具
有了这个命令我们可以不通过实例查询视图查询磁盘信息，直接在操作系统层对ASM的相关信息进行查阅磁盘空间大小和剩余量等信息。
KFOD 命令在 ASM实例 $ORACLE_HOME/bin 目录下
（1）查看磁盘组的组成
[grid@host02 lib]$ kfod disk=all group=diskgroup ds=true -------------------------------------------------------------------------------- Disk Size Path Disk Group User Group ================================================================================ 1: 999 Mb /dev/raw/raw1 OCR grid asmadmin 2: 999 Mb /dev/raw/raw2 OCR grid asmadmin 3: 999 Mb /dev/raw/raw3 OCR grid asmadmin 4: 9993 Mb /dev/raw/raw4 # grid asmadmin 5: 9993 Mb /dev/raw/raw5 # grid asmadmin 6: 9993 Mb /dev/raw/raw6 # grid asmadmin
（2）查看分组信息及可用容量
[grid@host02 lib]$ kfod diisk=all op=groups -------------------------------------------------------------------------------- Group Size Free Redundancy Name ================================================================================
（3）显示所有磁盘
[grid@host02 lib]$kfod disk=all -------------------------------------------------------------------------------- Disk Size Path User Group ================================================================================ 1: 999 Mb /dev/raw/raw1 grid asmadmin 2: 999 Mb /dev/raw/raw2 grid asmadmin 3: 999 Mb /dev/raw/raw3 grid asmadmin 4: 9993 Mb /dev/raw/raw4 grid asmadmin 5: 9993 Mb /dev/raw/raw5 grid asmadmin 6: 9993 Mb /dev/raw/raw6 grid asmadmin -------------------------------------------------------------------------------- ORACLE_SID ORACLE_HOME ================================================================================ +ASM1 /u01/app/11.2.0/grid +ASM2 /u01/app/11.2.0/grid
KFED 工具
KFED主要用来编辑和修复ASM metadata,可以在DiskGroup没有mount的情况下使用;因此在ASM无法启动、DiskGroup无法mount的时候可以尝试使用这个神器来修复
kfed工具支持对于ASM信息的READ/WRITE/MERGE/NEW/ FORM/FIND/STRUCT等操作，11gR2之前需要手工编译.
一、编译kfed工具
1.编译
[oracle@node1 ~]$ cd $ORACLE_HOME/rdbms/lib
[oracle@node1 lib]$ make -f ins_rdbms.mk ikfed
2.配置环境变量
export PATH=$ORACLE_HOME/bin:$ORACLE_HOME/rdbms/lib:$PATH
3.查看帮助
[oracle@node1 ~]$ kfed -help
4查看一块磁盘信息
[oracle@rac01~]$ kfed read /dev/asm-disk1 aun=0 blkn=0 【01】kfbh.endian: 1 ; 0x000: 0x01 【02】kfbh.hard: 130 ; 0x001: 0x82 【03】kfbh.type: 1 ; 0x002:KFBTYP_DISKHEAD 【04】kfbh.datfmt: 1 ; 0x003: 0x01 【05】kfbh.block.blk: 0 ; 0x004: blk=0 【06】kfbh.block.obj: 2147483648 ; 0x008: disk=0 【07】kfbh.check: 875080645 ; 0x00c:0x3428abc5 【08】kfbh.fcn.base: 4892 ; 0x010: 0x0000131c 【09】kfbh.fcn.wrap: 0 ; 0x014: 0x00000000 【10】kfbh.spare1: 0 ; 0x018: 0x00000000 【11】kfbh.spare2: 0 ; 0x01c: 0x00000000 【12】kfdhdb.driver.provstr: ORCLDISK ; 0x000: length=8 【13】kfdhdb.driver.reserved[0]: 0 ; 0x008: 0x00000000 【14】kfdhdb.driver.reserved[1]: 0 ; 0x00c: 0x00000000 【15】kfdhdb.driver.reserved[2]: 0 ; 0x010: 0x00000000 【16】kfdhdb.driver.reserved[3]: 0 ; 0x014: 0x00000000 【17】kfdhdb.driver.reserved[4]: 0 ; 0x018: 0x00000000 【18】kfdhdb.driver.reserved[5]: 0 ; 0x01c: 0x00000000 【19】kfdhdb.compat: 186646528 ; 0x020: 0x0b200000 【20】kfdhdb.dsknum: 0 ; 0x024: 0x0000 【21】kfdhdb.grptyp: 1 ; 0x026:KFDGTP_EXTERNAL 【22】kfdhdb.hdrsts: 3 ; 0x027:KFDHDR_MEMBER 【23】kfdhdb.dskname: DATA_0000 ; 0x028: length=9 【24】kfdhdb.grpname: DATA ; 0x048: length=4 【25】kfdhdb.fgname: DATA_0000 ; 0x068: length=9 【26】kfdhdb.capname: ; 0x088: length=0 【27】kfdhdb.crestmp.hi: 33020845 ; 0x0a8: HOUR=0xdDAYS=0x1d MNTH=0x6 YEAR=0x7df 【28】kfdhdb.crestmp.lo: 1437992960 ; 0x0ac: USEC=0x0MSEC=0x182 SECS=0x1b MINS=0x15 【29】kfdhdb.mntstmp.hi: 33021392 ; 0x0b0: HOUR=0x10DAYS=0xe MNTH=0x7 YEAR=0x7df 【30】kfdhdb.mntstmp.lo: 2467747840 ; 0x0b4: USEC=0x0MSEC=0x1b6 SECS=0x31 MINS=0x24 ........ 【108】
总共有108行内容，这些内容是什么含义呢？我们来一一解读
第1行：kfbh.endian：小字节（LittleEndian） = 1 大字节（Big Endian） = 0
第2行：kfbh.hard：元文件块大小 默认是0x82
第3行：type_kfbh：类型，磁盘头总是KFBTYP_DISKHEAD
第4行：kfbh.datfmt 数据格式
第5行：kfbh.block.blk磁盘头始终是0
第6行：kfbh.block.obj磁盘在磁盘组中的号
第7行：kfbh.check 校验码，写到磁盘前计算
第8~11行：磁盘头无意义
第12行：kfdhdb.driver.provstr 没有使用Lib包的时候显示为ORCLDISK
第13~18行：kfdhdb.driver.reserved始终为0
第19行：kfdhdb.compat 版本号
第20行： kfdhdb.dsknum 0
第21行：kfdhdb.grptyp 冗余策略，共4种冗余策略
KFDGTP_INVALID ((kfdgtp)0) /* Illegal value */
KFDGTP_EXTERNAL ((kfdgtp)1) /* Externalredundancy */
KFDGTP_NORMAL ((kfdgtp)2) /*Normal redundancy */
KFDGTP_HIGH ((kfdgtp)3) /* High redundancy */
第22行：hdrsts_kfdhdb 磁盘状态，共8种状态
KFDHDR_INVALID ((kfdhdr)0) /* Illegal value */
KFDHDR_UNKNOWN ((kfdhdr)1) /* Disk header block unreadable */
KFDHDR_CANDIDATE ((kfdhdr)2) /* No OSM or OS disk header found */
KFDHDR_MEMBER ((kfdhdr)3) /* Normal member of the group */
KFDHDR_FORMER ((kfdhdr)4) /* Disk dropped cleanly from group */
KFDHDR_CONFLICT ((kfdhdr)5) /* Header conflicts */
KFDHDR_INCOMPAT ((kfdhdr)6) /* Written by incompatible software*/
KFDHDR_PROVISIONED ((kfdhdr)7) /* Disk wasprepared beforehand */
参见V$asm_disk
第23行：dskname_kfdhdb 磁盘名称
第24行：grpname_kfhdb 磁盘组名称
第25行：fgname_kfdhdb: 磁盘名称
第26行：capname_kfdhdb 未使用
第27~28行：fdhdb.crestmp.hi，kfdhdb.crestmp.lo创建时的时间戳
第29~30行：kfdhdb.mntstmp.hi,kfdhdb.mntstmp.lo Mount时的时间戳
第31行：kfdhdb.secsize 扇区大小
第32行：kfdhdb.blksize块大小
第33行：kfdhdb.ausize AU大小。
第34行：kfdhdb.mfact: 版本相关，无意义
第35行：kfhdb.dsksize本磁盘包含的AU数量。kfdhdb.ausize *dsksize_kfdhdb = disk size
第36行：kfdhdb.pmcnt AU的物理地址空间。
第37行：kfdhdb.fstlocn 说明第一个AU后，是用户可用空间。
第37行：kfdhdb.altlocn 说明文件目录开始自第二个AU
第38行：kfdhdb.f1b1locn 文件目录块1分配单元号
第39~108行：在默认au的情况下，后面的信息基本都变化不大
这部分信息对于ASM识别磁盘非常重要，也正式因为它的重要，11g默认就就对其进行了一个镜像备份，可以通过kefd的repair操作直接恢复，相当的方便
ASM磁盘头信息损坏和修复
引用文章：ASM模拟损失修改
https://blog.csdn.net/zhengwei125/article/details/50836329
AMDU (ASM Metadata Dump Utility) ASM磁盘组的信息需要在Mount之后才能通过内部视图查询，如果磁盘组因为故障无法正常加载，那么信息将不可用，这为诊断带来了诸多不便。
从Oracle 11g开始，Oracle提供了一个工具AMDU用于协助诊断，通过这个工具可以在磁盘组加载之前将ASM的元数据抽取出来，用于数据库诊断，这个工具可以向后兼容，引入到10g中。
通过amdu -h可以查看详细的帮助说明，缺省的调用amdu，会自动生成一个以时间命名的目录，该目录下生成的报告文件会记录磁盘组的相关信息：
引用文章：
https://www.2cto.com/database/201305/208110.html
后边两个命令只是大概了解了一下。
