利用福禄克光纤测试仪了解综合布线

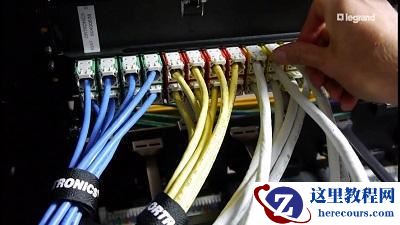

对于布线基础设施，并非所有介质和应用程序都是相同的。因此，对于每个链接，从媒体类型和应用程序的角度了解您正在测试的内容都很重要。   媒体混合泳   通常，客户会确定他们只需要 5e 类或 6 类的某些应用程序，而需要 6A 类的其他应用程序，或者他们可能意识到需要升级某些但不是所有链接。 以 802.11ac Wi-Fi 为例。随着新的 Wave 2 无线接入点（ WAP ）进入市场，能够提供高达 7 千兆的数据，一些人可能担心较长的 5e 或 6 类电缆敷设将导致吞吐量下降，因此决定为这些链路部署 6A 类。再以以太网供电为例。对于需要通过即将推出的四对类型 3 （ 60W ）和类型 4 （ 90W ） 802.3bt PoE 标准启用高级电源的新设备，一些 5E 类或 6 类电缆可能太长，无法有效支持这些功率水平和更高的数据速度，因为 PoE 产生的热量可能会导致插入损耗，并需要缩短电缆长度。 部分升级或选择从一开始就部署混合介质的结果可能是电信机房中的配线架，包括 5e 类、 6 类和 6A 类的混合–通过模块化插孔配线架，可以在单个配线架中安装各种类型的连接。 了解测试内容的方法之一是使用彩色编码插孔，一种颜色用于 5e 类，另一种颜色用于 6 类，另一种颜色用于 6A 类。当你看到混合介质配线架的正面时，无论其类别如何，插孔看起来都像插孔。但是如果你知道所有的蓝色插孔都是 6A 类，需要支持 10G ，你可以相应地设置你的测试仪。 你的 选择是查看插孔上的标记（当其安装在配线架或面板中时，几乎看不到），或者尝试破译进入配线架背面的电缆上通常难以阅读的图例。彩色编码的插孔现在听起来很不错，你不觉得吗？ 应用意识 有时混合的不仅仅是媒体，还有应用程序本身。这就是为什么还应该仔细考虑计划在每个链接上运行的应用程序。让我们来看一个情况，以前安装的一些 6 类链路现在需要支持 2.5 或 5GBASE-T 才能支持 Wave 2 802.11ac 。这并不能完全保证，证明这些特定的应用程序链接是真正知道它们是否能正常工作的唯一方法。 纤维预见 测试时需要注意的不仅仅是铜基础设施。光纤类型和应用也可以在同一基础设施中混合使用。由于 OM3 和 OM4 光纤通常都是浅绿色的，因此在光纤配线架上几乎无法区分这两种光纤类型。（值得庆幸的是， OM5 多模光纤为灰绿色，这将使这种新型光纤更容易识别，因此您可以相应地设置光纤测试仪。） 虽然 OM3 和 OM4 都是经过激光优化的 50/125 多模光纤系统，看起来可能完全相同，但 OM4 提供了比 OM3 更高的模式带宽，因此可以在相同距离内传输更多信息。这意味着对于同一应用程序，它们的测试方式不同。 例如， OM3 最多只能支持 10G 到 300m ，而 OM4 光纤可以支持 10G 到 550m 。因此，如果您测试一个 400 米 OM3 链路到 OM4 测试参数的 10Gig ，很有可能会导致插入损耗失败。或者，一些光纤链路计划通过 10GBASE-SR4 运行 10G ，而其他光纤链路则需要通过 40GBASE-SR4 支持 40G 。同样，很明显，您需要从媒体类型和应用程序的角度了解每个链接上测试的内容。 更多信息还可关注福禄克官方指定经销商 —明辰智航进行了解更多！（ www.mingczh.com ）
