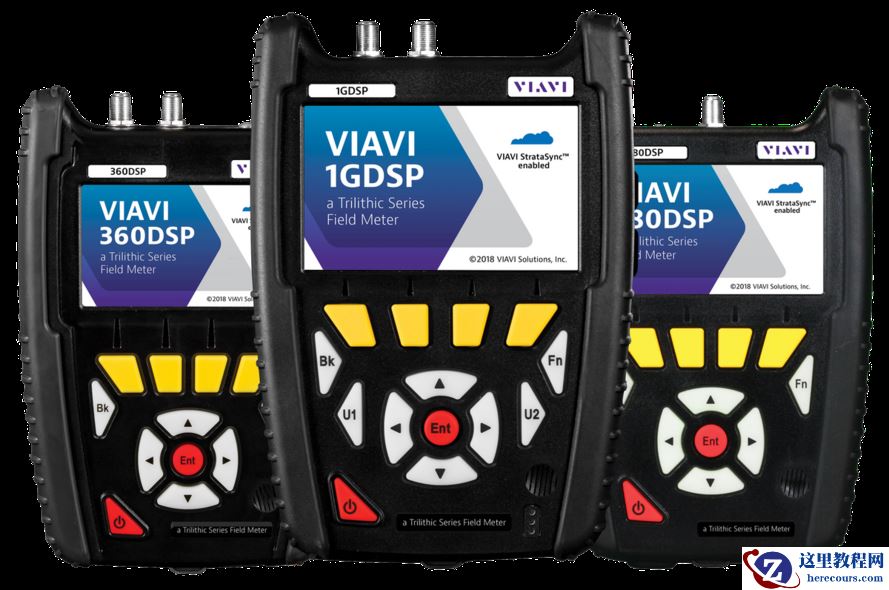

VIAVI唯亚威Trilithic DSP 系列测试仪

随着有线网络迁移到新技术，同时所有测试仪表预期都会最终支持 DOCSIS 3.1 和 下行 1.2 GHz 的频率范围， VIAVI 全系列测试仪表为有线网络运行商和承包商提供了对安装和业务测量的能力。   这些坚固而精巧的 DOCSIS 3.1 测试仪因其超长电池续航时间而闻名。   基本信号电平测试仪 （场强仪） – 180 DSP 180 DSP 信号电平测试仪是一款可满足基本电缆安装需求的可靠工具，它采用紧凑而耐用的设计、易于使用的用户界面和超群的数字和模拟频道测量功能，包括 DOCSIS 3.1 OFDM 信号分析。   180 DSP 执行 QAM 载波测量（包括深交织），并显示 交流哼声 [1] 、星座图、均衡器抽头、MER 和 BER 。这样，用户将能快速分析 64 和 256 QAM 下行频道，进行质量验证或损伤定位。  180 DSP 还可执行大量的 OFDM 信号的测量，从而能够在 部署 DOCSIS 3.1 时进行测试。   除了平均电平、峰谷值和带内斜率外，测试仪还可显示 PLC 星座图、电平、 Pre/Post BER 、 MER 、解码器压力 - 时间谱，以及缺省运行配置的概要。   频道表扫描在全部频道的排列中用不同颜色的柱状图显示其频率响应，或显示在当前频道表中已经关注的频道的频响。频道表扫描在名目上显示可移动的标记线，用于斜率测量。 180 DSP 分析从 4 到 205 MHz 范围内的频谱，并显示峰值测量结果、不同颜色标记的测量值及其标记差值测量。此功能还包括可调的检波模式，这在捕获突发的瞬态噪声时非常有用。 180 DSP 可选支持从  5 MHz 到 1,250 MHz 的正向频谱测量 [2] 。 安装的故障排查和认证 180 和 360 DSP 信号电平测试仪专门为快速的安装测试和故障排查定制。这些测试仪具备全部所需的模拟和数字信号测量功能，可确保最高质量的安装 — 其合理的价位让系统运营商能够为其整个工程团队配备该测试仪。 180 和 360 DSP 测试仪让安装商和承包商能够轻松地完成基本射频安装。为了简化基本的射频安装，使安装商的工作更轻松，这些测试仪配备直观的彩色触摸屏界面、简单的通过 / 失败指示以及自动测试程序。这些测试仪在设计制造时始终考虑便于技术人员的使用 — 从快速充电时间到用于黑暗狭窄空间的内置 LED 闪光灯，以及背光键盘。 360 DSP 内置 DOCSIS 3.1 调制解调器、以太网和 Wi-Fi 通信功能，可使用 StrataSync 轻松同步测试结果，从而获得近乎实时的测量数据视图。 设备维护 – 1G DSP 使用一台集成所有测试功能的仪器维护您的设备。1G DSP 方便地将 CATV 、 DOCSIS 3.1 Cable Modem 、千兆以太网和光测试结合在一起。 这款专为维护人员设计的测试仪既拥有适用于有经验技术人员的强大故障排查工具，同时又能为新手技术人员简化决策制定和优化标准流程，从而能提高技术人员的效率、改善总体系统运行状况，是一台能伴随技术人员技能和经验成长的仪表。 1G DSP 使用专用以太网测试端口或内部的 Cable Modem ，可实现高达每秒千兆比特的吞吐量测试。该测试仪可为完整的以太网业务测试执行关键参数指标 (KPI) 测量。 1G DSP 可对第 2 层至第 4 层恒定载荷测试，专为验证以太网服务水平协议 (SLA) 和服务质量 (QoS) 指标。 针对光功率测量，可为1G DSP 选配用于测量单模（ 1310 nm 、 1490 nm 及 1550 nm ）波长的光输入端口，以及可互换的 FC 、 SC 和 ST 式适配器。 1G DSP 拥有宽大、高分辨率、超亮的彩色触摸屏界面，简洁的通过 / 失败指示以及强大的自动测试应用，可以简化故障排查，并使技术人员可以更轻松地完成工作。   其他超强功能包括：通过 Web 浏览器对测试仪进行远程控制、电池续航时间长并且充电时间快，以及适用于黑暗狭窄空间的背光键盘。此测试仪还包括可视故障定位仪 (VFL) ，用于定位跳接线、接线板和机柜中的损耗点。 StrataSync StrataSync 是一种托管式云解决方案，可管理 VIAVI  的仪表资产状态、配置和测试数据，确保所有仪器均已安装最新的软件和选件。它使用浏览器从任何地点方便地进行现有仪表、测试结果和性能数据管理，提高技术人员和仪器的效率。操作人员可利用整个网络中的数据进行结果分析以及培训相关人员。 建立数据连接之后，可选择通过多种方式将 DSP 系列测试仪与 StrataSync 同步，这些方式包括以太网、 DOCSIS 或 WiFi （假设有 WiFi 热点）。技术人员需要上传数据来表明开通业务所需的全部测试均已执行并且所有测试均已通过，因此按统一的计划进行同步变得愈发重要。这样，服务提供商将能确信安装已成功完成，而对于承包商来说，这可以帮助避免由于安装后的客户投诉所导致的退货。 [1]  Hum 在 180 DSP-Lite 上为选件 [2]   正向频谱分析在 180 DSP-Lite 上为选件   优点： 为电缆安装工和现场技术人员提供对射频测量功能的完整补充 彩色触摸屏减少了安装人员的输入错误，更便于决策判断 将多项测试集成到一个自动测试程序中，可以方便地对技术流程和过程进行标准化 强大的故障排查工具，可以改进总体系统运行状况 应用： 反向频谱分析（4 至 110 MHz ） 电平、载噪比、QAM 和 OFDM 测量 完整频道表扫描以及斜率测量 简洁而先进的测试及故障排查，以及频道表自动识别 主要特点： 1.25 GHz 频率范围 具备 DOCSIS® 3.1 射频测量和 Cable Modem 业务层测试功能的测试仪 频道表自动识别
