以ANet-2E8S1网关为基础的电力管理系统中的研究及应用

本项目主要涉及勃林格殷格翰生物制药生产平台二期原配电室内配电柜改造，更换柜体、变压器和智能电表，并建立一套电力监控系统，实时监测配电回路工作状态。

1 需求分析 解决方案： 1)10kV/35kV变电站综合自动化系统； 2)配网开关站智能监控后台系统； 3)光伏发电站综合监控系统； 4)用电需求侧协调控制平台。 为保证生产管理用电负荷的统计与分析及对危险源实时监控。需要对项目现场的配电箱内进线及出线回路进行电压(U)、电流(I)、功率(P)等参数进行实时在线监控。一旦监控点被监视参数异常，能够及时检测报警，有关人员采取必要的措施，避免安全事故的发生。自动抄表功能节省了人力物力，功率趋势曲线功能能够直观的显示各回路的工作状态与时间，方便用户找出非正常用电回路并且及时进行整改，建立电能多级计量体系提供用能分析依据。 本技术条件适用于（勃林格殷格翰生物制药生产平台二期装修项目）030002上海BI-M 3项目配电室。供方产品应具有高安全性与可靠性、易于扩展、便于维修与维护。供方提供的产品应至少满足本技术条件，但不仅限于此，其技术性能应满足对配电箱数据监控的要求。 2 系统方案 安科瑞Acrel-2000系统根据（勃林格殷格翰生物制药生产平台二期装修项目）030002上海BI-M 3项目现场实际情况，整体网络结构采用屏蔽双绞线直接接至数据采集器然后通过网线直接接至值班室的监控主机，保障了电力管理监控系统传输的稳定性与实时性。

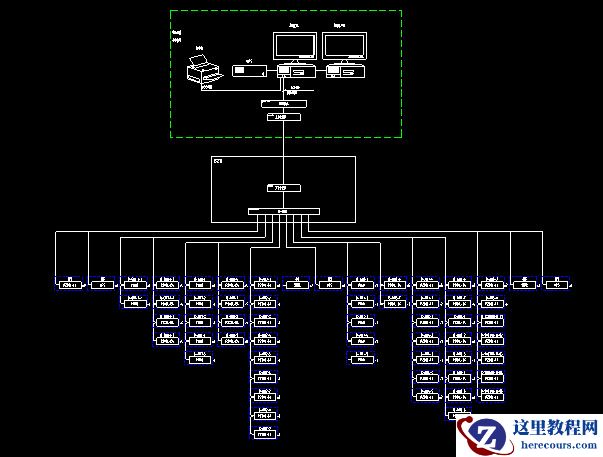

系统拓扑图

1）站控管理层 站控管理层针对电力监控系统的管理人员，是人机交互的直接窗口。在（勃林格殷格翰生物制药生产平台二期装修项目）030002上海BI-M 3项目工程中主要指配电室的监控主机。 2）网络通讯层  通讯层主要是由采集器、以太网设备及总线网络组成。通讯管理机主要功能是监测现场智能仪表；以太网设备及总线网络的主要功能是实现分站与主站之间的数据交互，使配电系统管理集中化、信息化、智能化，提高了配电系统的安全性、可靠性和稳定性，真正达到了无人值守的目的。 本项目采用安科瑞自研通讯管理机ANet-2E8S1，提供2路10/100M以太网接口，8路光耦隔离RS485 和1路RS232(调试口)，可支持256台计量设备。

通讯管理机 ANet智能通信管理机提供丰富的规约库支持，实现不同二次设备供应商的智能设备互联。

3）现场设备层 现场设备层是数据采集终端，主要由安科瑞智能仪表PZ80L-E4组成，智能仪表通过屏蔽双绞线RS485接口，采用MODBUS通讯协议总线型连接接入通讯服务器，经通讯服务器到达该配电间监控主机进行组网，实现远程控制。 安科瑞PZ80-E4/C电力监控仪表功能：三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ），R485，LED显示。外形：84*84（mm）。

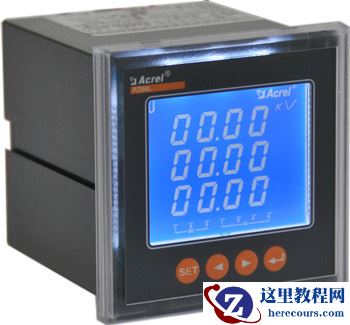

安科瑞PZ80L-E4

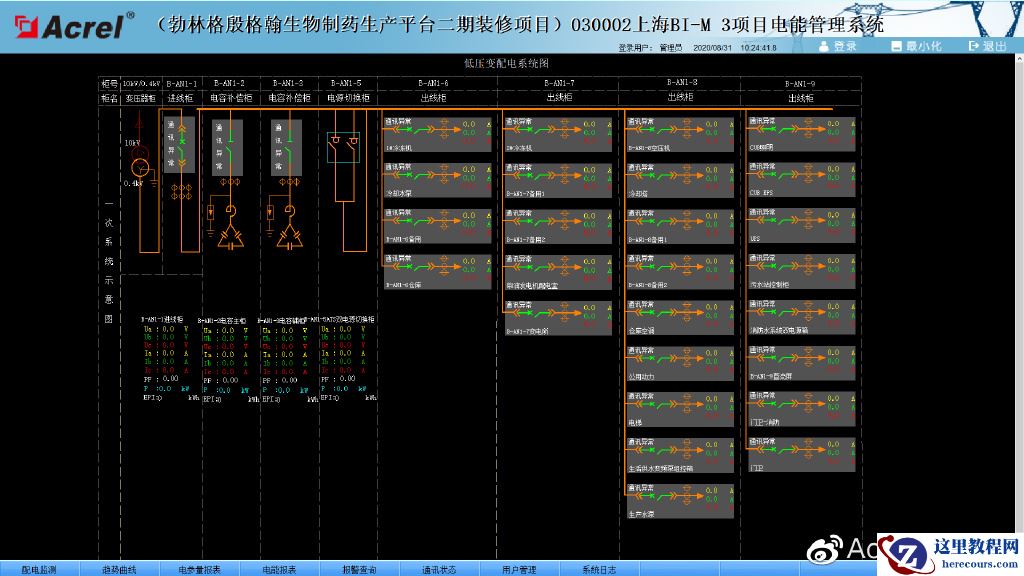

3 系统功能 实时监控系统图为主监控画面，主要实时监测变电所所有回路的运行状态，红色■代表合闸，绿色■代表分闸。在系统图中可以直观的看到每路进线和出线的运行参数和状态，可以看到变压器出线侧的所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度等。如下图所：

一次系统图

       遥信和遥测报警功能，主要完成对低压各出线回路的开关运行状态和负载进线监控，对开关变位和负载越限弹出报警界面指示具体的报警位置并声音报警，提醒值班人员及时处理。负载越限值在相应权限下可自由设置。 事件告警记录功能，主要完成对查询时间段内出现的报警信息事件记录以及发生时间，为值班人员提供依据并且分析事故发生的原因，如下图所示：



报警功能实时查询       参数抄表功能，主要对低压各出线回路的电参数进线查询。支持任意时刻电参数查询，具备数据导出和报表打印等功能。该报表查询（勃林格殷格翰生物制药生产平台二期装修项目）030002上海BI-M 3项目配电箱进出线各低压回路的电参数，主要包括：三相电流、有功功率和有功电度。该报表各回路名称和数据库关联，方便用户修改回路名称。如下图所示:

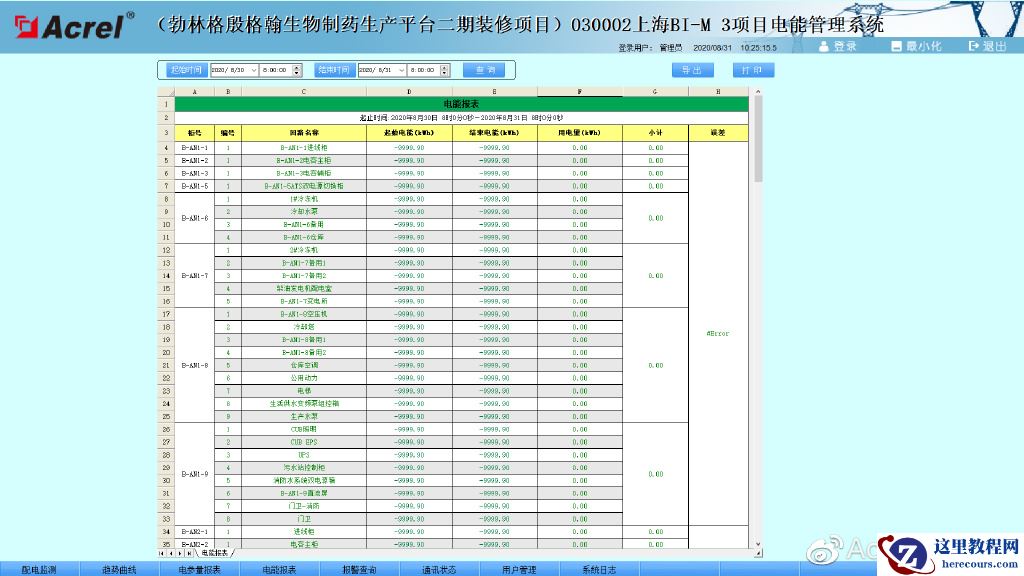

电参数抄表       用电量报表功能，可选择时间段进行查询，支持任意时间段电度累计查询，具备数据导出和报表打印等功能。为值班人员提供了可靠的电能报表。该报表各回路名称和数据库关联，方便用户修改回路名称。如下图所示，用户可以直接打印报表，可以以EXCEL格式另存到其他位置。 如下图所示：

电能报表

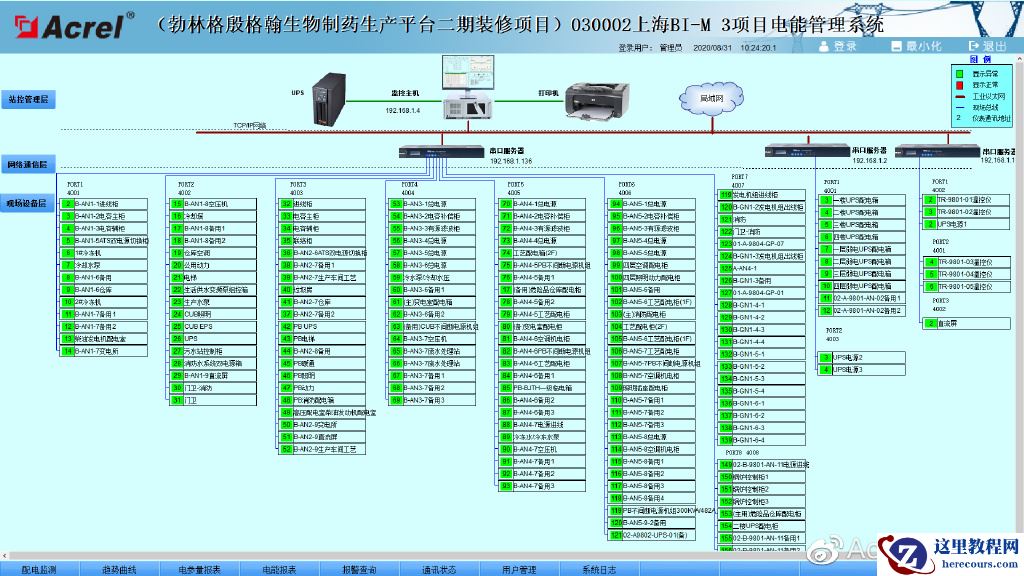

      系统通讯结构示意图，主要显示系统的组网结构，系统采用分层分布式结构，同时监测间隔层设备的通信状态。红色表示通讯正常，绿色表示通讯故障。下图为变电所通讯状态示意图。

通讯结构示意图

4 结束语         在当今配电设施的应用中，项目的配电安全性至关重要，本文介绍的电力管理系统在（勃林格殷格翰生物制药生产平台二期装修项目）030002上海BI-M 3项目的应用，可以实现对变电所配电回路用电的实时监控，不仅能显示回路用电状况，还具有网络通讯功能，可以与通讯管理机、计算机等组成电力管理系统。 系统实现对采集数据的分析、处理，实时显示配电室内各配电回路的运行状态，对负载越限具有弹出报警对话框、语音提示，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究，该系统运行安全、可靠、稳定，为项目解决用电问题提供了真实可靠的依据，取得了较好的效益。 5 安科瑞系统 变电所运维云平台 安全用电管理云平台 环保用电监管云平台 预付费管理（系统）云平台 智能变配电监控系统 电能质量治理系统 建筑能耗管理系统 工业能源管控平台 漏电火灾监控系统 消防电源监控系统 防火门监控 应急照明和疏散指示系统 充电桩收费管理系统 数据中心动环监控系统 智能照明控制系统 IT配电绝缘监测系统
