Acrel-2000电能管理系统的基本功能展示

1 电力监控系统的设计

1.1 数据采集与处理

  通过间隔层单元采集来自生产过程的模似量、数字量、脉冲量及温度量等，生产过程设备包括CT、PT、配电装置保护、直流系统、所用电系统等。对所采集的输入量进行数字滤波，有效性检查，工程值转换、故障判断、信号接点抖动消除、刻度计算等加工。从而产生出可供应用的电流、电压、有功功率、无功功率、电度、功率因数等各种实时数据，供数据库更新。在可能时，形成分布式的数据库结构，在就地控制单元中保留本地处理的各种实时数据。间隔层单元对保护模拟量和遥测模拟量的采集应相对独立，遥测量的精度应满足有关标准的要求。

1.2 电力监控系统网络构成

  监控层包括工程师站和远动通信站，包含监控计算机、网络交换机、打印机、UPS以及Acrel-2000电能管理软件，其中软件部分具有良好的人机交互界面，通过数据传输协议读取通讯管理机采集的现场各类数据信息，自动经过计算处理，以图形、数显、声音等方式反映现场的运行状况；电能计量管理功能设计各种符合用户的报表格式，报表内数据严格按照各种标准进行计量，搭建完整的计量体系，用户只需查找打印即可，方便了操作，提高了工作效率。

  通讯网络层包括通讯管理机、网络交换机等设备，网络结构如下图所示：

1.3 电力监控系统软件功能设计

  系统依据客户实际需求进行设计，并实现了一次主接线图界面显示；电参量遥测及电参量越限报警；事件记录；系统运行异常监测；故障报警及操作记录；电能报表查询与打印；系统负荷实时、历史曲线，用户权限管理等主要功能。

2 系统功能

  上位机软件采用ACREL-2000电力监控系统，通过软件进行设备配置、数据库变量配置、界面设计等，完成了在上位机软件监控及电力监控的功能。

2.1 功能特点

  ACREL-2000电力监控系统采用全中文界面，操作简单方便；运行稳定可靠的特点。点击相应快捷按钮即可进入相应的系统功能模块；系统具有一次系统图显示，模拟图显示和网络结构图显示；系统具有人机界面友好，显示数据直观，方便用户查阅。

2.2 软件功能：

2.2.1画面显示

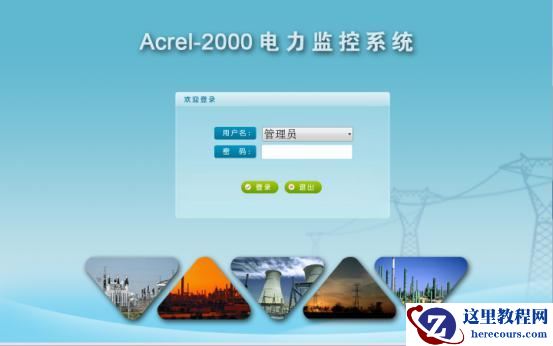

  软件的界面可以根据项目的特点和客户的要求来设计。初始界面为“登录界面”，客户需通过用户名，输入相应密码，方能进入本系统。界面如图2所示。

图2登陆界面

2.2.2通讯示意图

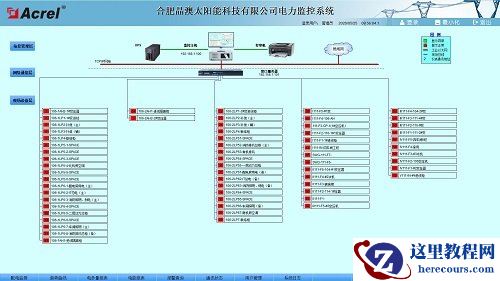

  通讯示意图为拓扑图，显示系统与仪表的通讯是否正常。通过界面模块颜色的变化来反映整个系统各个监控点位的运行状态。界面如图3所示。

图3 通讯示意

2.2.3 监测详图

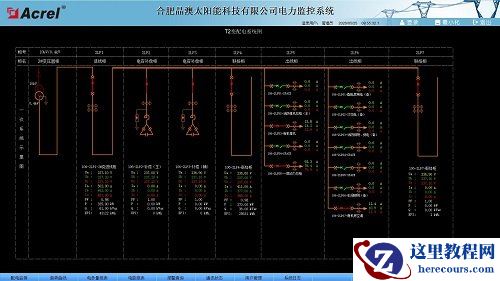

  监测详图反应了整个系统配电回路名称，相应的配电体系以及回路的主要电参量。通过实时数据的显示，直观反映本项目各个监测回路的运行数据，便于管理者实时了解系统运行状态。界面如图4所示。

图4 监测详图

2.2.4 参数抄表

  参数报表反映了本项目监测回路的在过去某时间点的运行数据，通过当前或者过去某时间点的实时参量数据反映回路状态。主要的数据包括：三相电压，三相电流，电能，有功功率，无功功率，功率补偿因数，频率。界面如图5所示

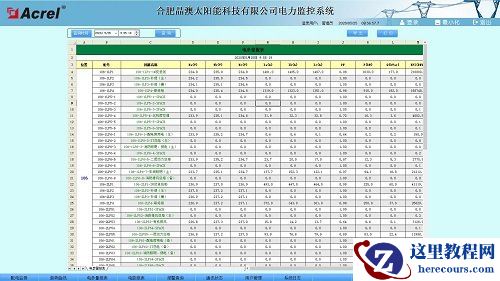

图5 参数抄表

2.2.5 电能报表

  电能报表是对用电量的管理以报表形式呈现，该报表可以实现系统运行期间的任意时间段内的月抄表，日抄表，小时抄表等功能，且可以Excel形式导出或打印。界面如图6所示。

图6 电能报表

2.2.6报警处理

  报警处理分两种方式，一种是事故报警，另一种是预告报警。前者包括非操作引起的断路器跳闸和保护装置动作信号。后者包括一般设备变位、状态异常信息、模拟量越限/复限、计算机站控系统的各个部件、间隔层单元的状态异常等。

3 结束语

  合肥晶澳太阳能科技有限公司电力监控系统实现用电数据的实时采集、存储、显示、导出。项目从配电系统的搭建，到后期调试，系统数据的核对，整个过程我方提供了相应阶段的技术支持。本系统在设计、安装、调试的同时，也是对建筑的配电架构的详细梳理，通过对用能情况的细致分类，明确建筑内配电体系的运作模式和状态。满足了客户相关的定制化需求，为客户提供了多样性的数据分析处理方式，以及导出方式。电力监控系统，由遥测、遥信、遥控、通讯、显示、设置等各项智能化集成功能组合而成的监控系统，使千万用户各项用电疏漏变得可查、可视、可控、可防，为用户创造良好的工作生活环境。肥晶澳太阳能科技有限公司电力监控系统的设计与应用
