以智能电力仪表为基础的电能管理系统

安科瑞 梅岑彬

1.背景概述

电能管理系统可以实现对配电房进出线回路及楼层配电箱供配电回路用电的实时监控，不仅能显示回路用电状况，还具有网络通讯功能，可以与串口服务器、计算机等组成电能管理系统。系统实现对采集数据的分析、处理，实时显示楼层配电箱内各配电回路的运行状态。

2.系统介绍

  安科瑞Acrel-3000系统根据现场实际情况，整体网络结构采用屏蔽双绞线直接接至配电房及楼层的对应的数据采集器然后通过网线直接接至开闭所的监控主机，保障了电能管理监控系统传输的稳定性与实时性。

3.功能介绍

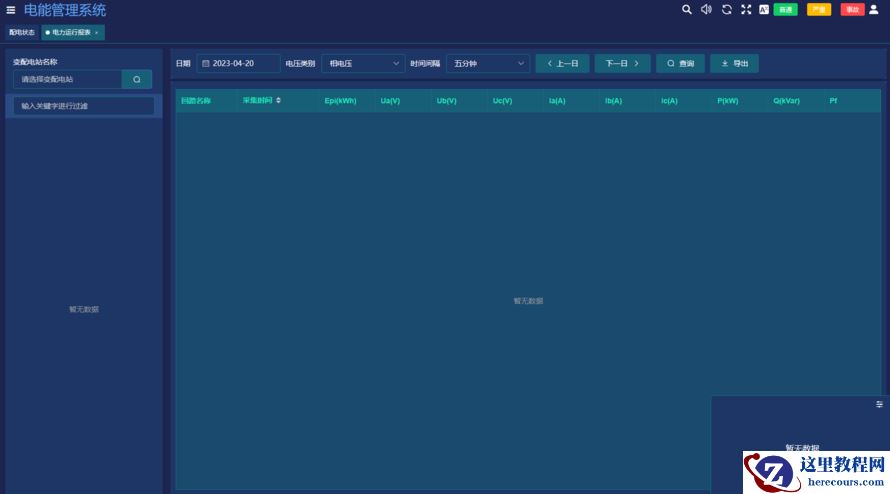

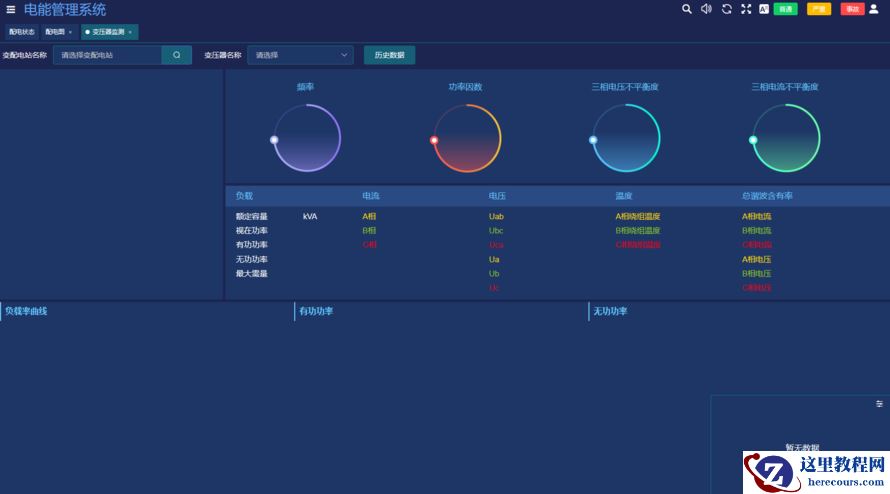

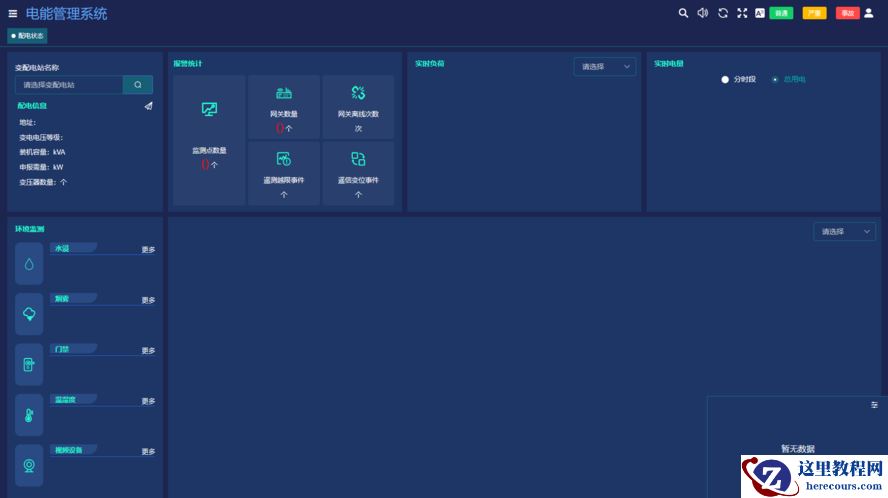

  Acrel-3000电能管理系统是一套具有专业性强、易使用、高可靠等特点的管理系统，为用户提供了设备运行状态实时监控、综合电能和需量统计、峰平谷用电量统计、实时告警、历史事件查询等功能、为用户合理用电管理提供了数据依据，减少运行维护人员的劳动强度，合理调配负荷、优化系统运行、有效节约电能。          变电站状态包括变配电站信息、报警统计、环境监测、实时负荷、实时电量、配电图。        电力运行报表显示选定站所选定设备各回路指定采集间隔运行参数和电能抄表的实时值及最大值、最小值、平均值的统计。 4.硬件配置

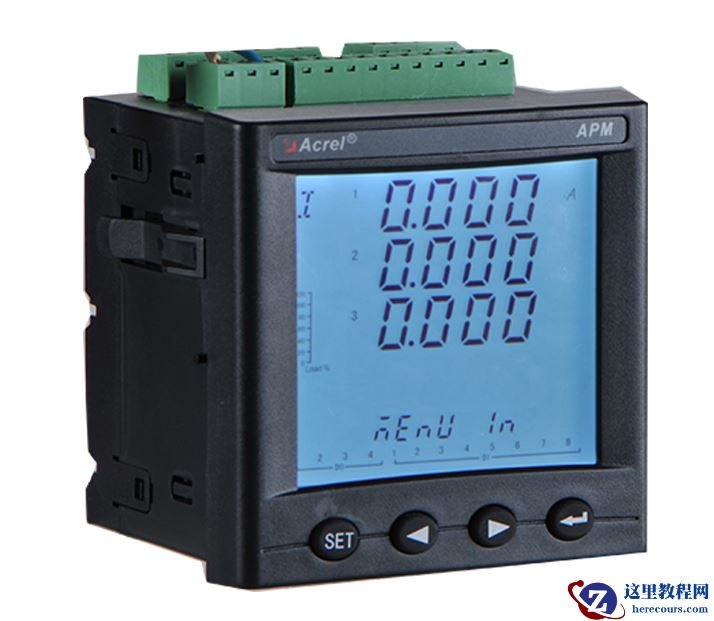

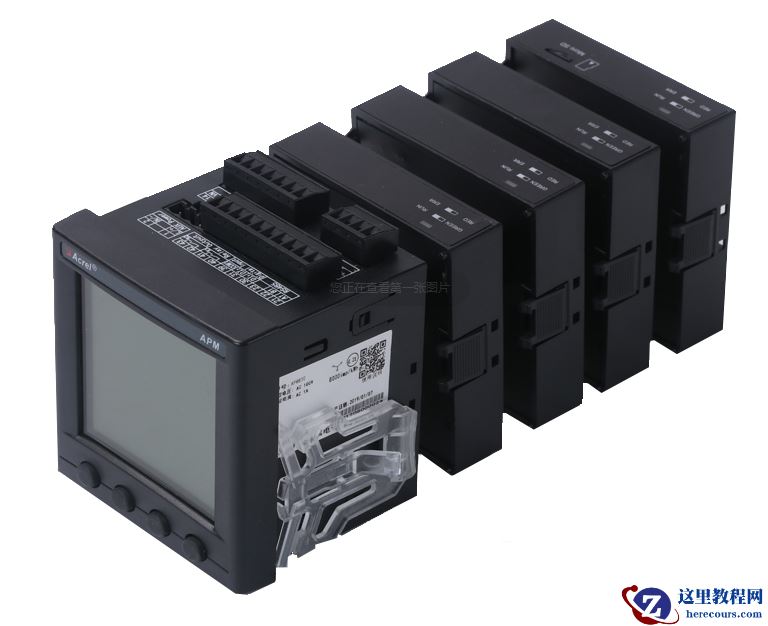

安科瑞电气 APM 系列网络电力仪表具有全电量测量，电能统计，电能质量分析及网络通讯等功能，主要用于对电网供电质量的综合监控。该系列仪表采用了模块化设计，配合功能丰富的外部DI/DO 模块。可以灵活实现电气回路全电量测量及开关状态监控，双 RS485 和以太网接口配合可实现RS485 主站数据抄送，省去数据交换机。PROFIBUS-DP 接口可以实现高速数据传输及组网功能。
