LCD液晶段码屏显示驱动芯片VK1024B

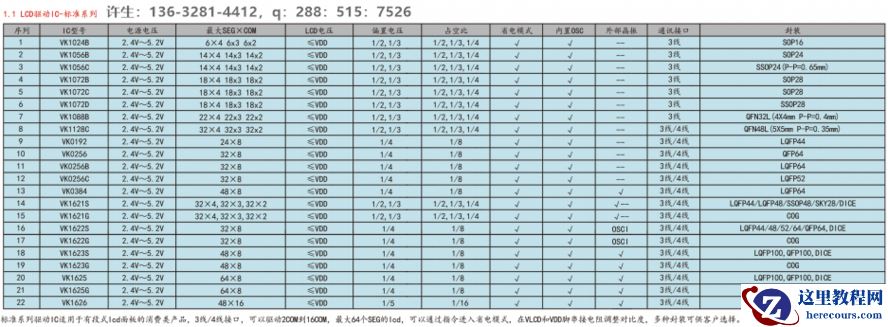

概述：VK1024B 是一个6×4的LCD驱动器，可软体程式控制使其适用于多样化的LCD应用线路，仅用到3至4条信号线便可控制LCD驱动器，除此之外也可介由指令使其進入省电模式。（C21-0４） 特点: ▪ 工作电压：2.4～5.2V ▪ 联.系.人：许先生 ▪ 片内 256kHz 的 RC 振荡电路 ▪ 电：13；63；28；14；41；2 ▪ 外接 32.768kHz 或 256kHz 的晶振输入 ▪ q：28；85；15；75；26 ▪ 1/2 或 1/3 的偏置，1/2、1/3 或 1/4 的占空比 ▪ 内部时钟频率 ▪ Power down 命令减少电源损耗 ▪ 内部时钟和 WDT 看门狗电路 ▪ 时钟和 WDT 的溢出输出 ▪ 有 8 种时钟/WDT 可供选择 ▪ 6×4 的 LCD 驱动 ▪ 6×4 位的显示 RAM ▪ 3 端串行接口 ▪ 内部 LCD 驱动频率 ▪ 软件设置 ▪ 数据模式和命令模式指令 ▪ R/W 地址自动累加 ▪ 三种数据访问模式 ▪ VLCD 端子是用来调节 LCD 电压的 ▪ 封装形式：SOP16 RAM映射LCD控制器和驱动器系列 ： ▪ VK1024B  2.4V～5.2V   6seg*4com    6*3   6*2    偏置电压1/2 1/3   S0P16  省电模式 ▪ VK1056B  2.4V～5.2V   14seg*4com   14*3  14*2   偏置电压1/2 1/3   SOP24  省电模式 ▪ VK1056C  2.4V～5.2V   14seg*4com   14*3  14*2    偏置电压1/2 1/3   SSOP24 省电模式 ▪ VK1072B  2.4V～5.2V   18seg*4com   18*3  18*2    偏置电压1/2 1/3   SOP28  省电模式 ▪ VK1072C  2.4V～5.2V   18seg*4com  18*3  18*2    偏置电压1/2 1/3   SOP28  省电模式 ▪ VK1072D  2.4V～5.2V   18seg*4com  18*3  18*2   偏置电压1/2 1/3   SSOP28 省电模式 ▪ VK1088B  2.4V～5.2V   22seg*4com   22*3  22*2    偏置电压1/2 1/3 QFN32（4*4超小体积） ▪ VK0192M   2.4V～5.2V   24seg*8com         偏置电压1/4      LQFP44 省电模式 ▪ VK0256   2.4V～5.2V   32seg*8com             偏置电压1/4      QFP64  省电模式 ▪ VK0256B  2.4V～5.2V   32seg*8com             偏置电压1/4      LQFP64 省电模式 ▪ VK0256C  2.4V～5.2V   32seg*8com             偏置电压1/4     LQFP52 省电模式 ▪ VK0384   2.4V～5.2V   48seg*8com             偏置电压1/4    LQFP64省电模式 ▪ VK1621  2.4V～5.2V   32seg*4com  32*3 32*2    偏置电压1/21/3 LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)； COG(绑定玻璃) 省电模式 ▪ VK1622    2.4V～5.2V   32seg*8com        偏置电压1/4 LQFP44/LQFP48/LQFP52/LQFP64/ QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    省电模式 ▪ VK1623    2.4V～5.2V   48seg*8com       偏置电压1/4     LQFP100/QFP100；     DICE/DIE 裸片(绑定COB)；COG(绑定玻璃)       省电模式 ▪ VK1625   2.4V～5.2V   64seg*8com         偏置电压1/4   LQFP100/QFP100；      DICE/DIE裸片(绑定COB)；COG(绑定玻璃)  省电模式 ▪ VK1626   2.4V～5.2V   48seg*16com     偏置电压1/5      LQFP100/QFP100；     DICE/DIE裸片(绑定COB)；COG(绑定玻璃)          省电模式 注：本公司生产型号众多因字数有限未能一一介绍，如需其他型号或完整的PDF / 样品请找许先生索取！！
