⚡ OFDM-IM 性能优化仿真平台
DM-OFDM + CI-OFDM-IM 双技术加持，100%频谱利用 + 分集增益
%20 %20 %20
????%20为什么选择本仿真平台？
????%20核心价值
⚡%20技术亮点
????%20DM-OFDM%20+%20CI%20双技术架构
┌─────────────────────────────────────────────────────────────────┐ │ DM-OFDM + CI-OFDM-IM 系统架构 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ 【DM-OFDM 双模式调制】 │ │ 索引比特 ──► Mode 1 位置 (高阶 16-QAM) │ │ └► Mode 2 位置 (低阶 QPSK) ──► 100% 利用率 │ │ │ │ 【CI 坐标交织分集】 │ │ 复数符号 ──► I 分量保持 ──┐ │ │ └► Q 分量置换 ──┴► 分集增益 ×2 │ │ │ │ ┌────────── 瑞利衰落信道 ──────────┐ │ │ │ 深衰落 → CI 保护 → 分集恢复 │ │ │ └──────────────────────────────────┘ │ └─────────────────────────────────────────────────────────────────┘
????%20性能指标%20(仿真实测)
????%20 双重优势：DM%20提升频谱效率，CI%20提升抗衰落能力，两者可叠加使用。
????️%20运行环境
最低要求
快速验证
>> cd packages/P2_性能优化包 >> setup_path >> generate_plots_enhanced
????%20算法原理
DM-OFDM%20双模式调制
核心思想：不再有"空闲"子载波，改用两种不同调制阶数区分索引信息。 比特分配：$$%20p {DM}%20=%20p1%20+%20k%20\cdot%20\log 2%20M1%20+%20(n-k)%20\cdot%20\log 2%20M2%20$$ 典型配置：
Mode%201:%2016-QAM%20(高阶) Mode%202:%20QPSK%20(低阶) 通过星座差异区分索引CI%20坐标交织原理
核心思想：将复数符号的%20I/Q%20分量分离后置换，使相邻符号的%20I/Q%20经历不同衰落系数。 交织公式：$$%20X {CI}[i]%20=%20XI[i]%20+%20j%20\cdot%20X_Q[(i+d)%20\mod%20N]%20$$ 分集增益：$$%20G_d%20=%202%20\cdot%20(n%20-%20k%20+%201)%20$$
????%20项目结构
P2_性能优化包/ ├── ???? dm/ # DM-OFDM 双模式调制 │ ├── dm_modulator.m # ???? DM 发射端 │ └── dm_demodulator.m # ???? DM 接收端 │ ├── ???? ci/ # CI 坐标交织 │ ├── ci_modulator.m # CI 交织调制器 │ └── ci_demodulator.m # CI 解交织解调器 │ ├── ???? core/ # 继承 P1 核心模块 ├── ???? channels/ # 信道 (含瑞利衰落) ├── ???? config/ # 配置 (扩展 DM/CI 参数) │ ├── ???? docs/ # 文档 │ ├── 算法文档.md # ???? DM/CI 原理推导 │ ├── 代码文档.md # ???? 接口说明 │ └── 项目文档.md # ???? 本文档 │ ├── generate_plots.m # ???? 基础 BER 曲线 └── generate_plots_enhanced.m # ???? 双模式星座图 + 分集增益
代码统计：
????%2020+%20个核心%20MATLAB%20文件 ????%202000+%20行精炼代码 ????%20100%%20中文详细注释????%20仿真演示
一键运行
>> cd packages/P2_性能优化包 >> setup_path >> generate_plots_enhanced
???? 您将获得
| 内容 | 说明 |
|---|---|
| ???? 完整源码 | DM + CI 双技术完整实现 |
| ???? 原理文档 | 双模式调制、坐标交织数学推导 |

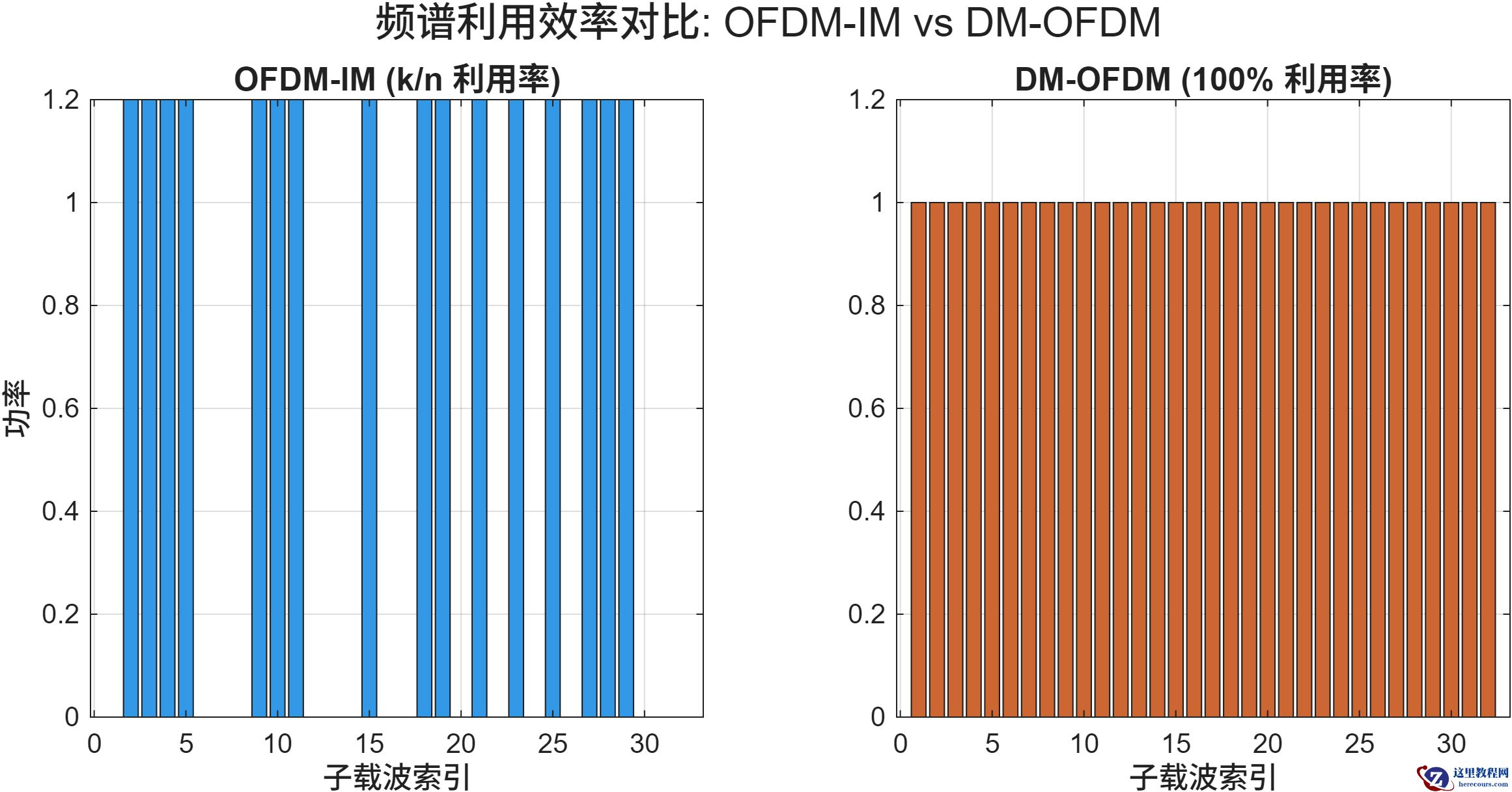

| ???? 100%频谱 | DM-OFDM 无空闲子载波设计 |

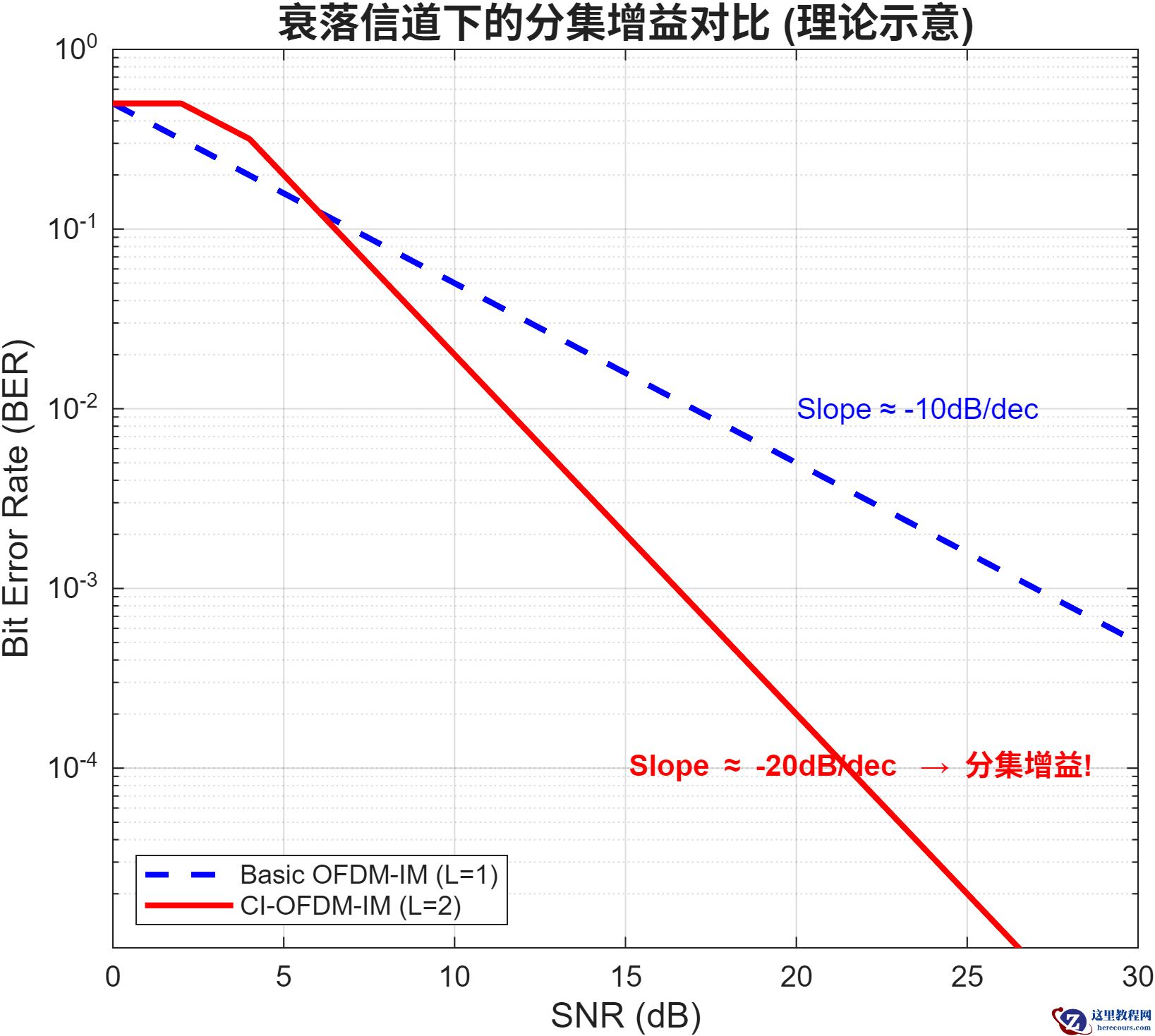

| ???? 分集验证 | 瑞利衰落信道下 CI 增益对比 |
| ???? 灵活星座 | 可配置 M1/M2 调制阶数组合 |

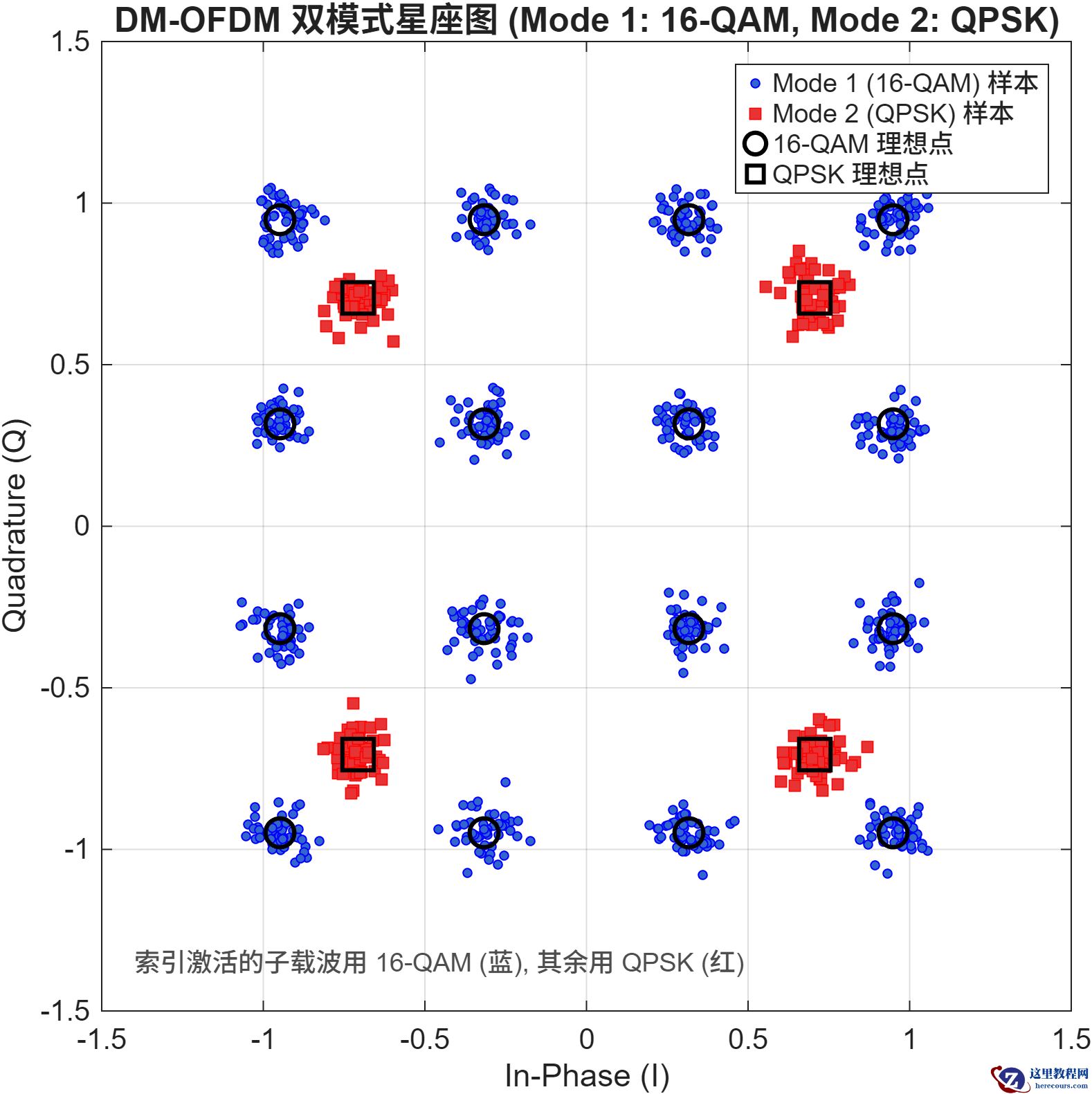

| ???? 可视化 | 自动生成双模式星座图 |
???? 获取方式
本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【 3GPP仿真实验室】进行获取。
???? 参考文献
-
T. Mao et al. (2017): "Dual-Mode Index Modulation Aided OFDM."
IEEE Access, vol. 5.
E. Başar (2015): "OFDM with Index Modulation Using Coordinate Interleaving."
IEEE Wireless Commun. Lett., vol. 4, no. 4.
M. Wen et al. (2016): "Index Modulation Aided Subcarrier Mapping for Dual-Mode OFDM."
IEEE Trans. Commun., vol. 65, no. 12.
