【MATLAB源码】OTFS/OCDM/AFDM：高机动 NTN 均衡对比仿真平台

来源：这里教程网时间：2026-03-03 23:27:32 作者：

???? OTFS/OCDM/AFDM 高机动 NTN 对比仿真平台

统一信道建模 · 三体制公平对比 · 双检测器性能评估 支持 OTFS / OCDM / AFDM 一键仿真，输出 BER 曲线与结构化结果文件 %20 %20 %20

????%20为什么需要这个项目？

高机动场景下（高速终端、卫星链路）时延-多普勒扩散显著，传统单波形脚本很难回答“到底哪种体制在当前参数下更稳”。常见问题包括：

常见痛点（零散脚本）本项目解决方式

????%20参数不统一，体制对比不公平 ✅%20统一%20

K/L/M/SNR/NTN

%20参数链，三体制同口径

????%20信道模型拆散在多处，难验证正确性 ✅%20通用%20

NTN_channels

+%20兼容封装%20

NTN_channels1/2

????%20只有一种检测器，无法比较检测增益 ✅%20同时支持%20

LMMSE

%20与%20

MMSE-SD

????%20输出文件命名混乱、结果难复现 ✅%20固定文件名输出，单目录清晰落盘

????%20演示与正式仿真混在一起 ✅

demo

%20与%20

full

%20双模式分离，场景明确

????%20核心价值

????%20研究价值

公平比较框架：同一%20NTN%20参数下评估%20OTFS/OCDM/AFDM。 统一检测口径：在每个体制内同时给出%20LMMSE%20与%20MMSE-SD。 可解释链路：信道构造、域变换、等效信道、检测与%20BER%20统计全链路闭环。 可复现实验：固定随机种子与固定输出行为，便于重复实验和论文复核。

????%20工程价值

模块化结构清晰：入口脚本薄、算法模块独立、工具函数复用。 输出可直接集成：图像%20+%20MAT%20结构化结果适合后处理与报告自动化。 扩展路径明确：新增体制、新增检测器可低耦合接入。 维护门槛低：全中文注释与文档，利于团队协作交接。

⚡%20技术亮点

????️%20完整工程架构

OTFS-OCDM-AFDM/
 ├── run_unified_comparison.m        # 正式仿真入口（full）
 ├── demo_waveform_showcase.m        # 演示入口（demo）
 ├── src/
 │   ├── default_params.m            # 参数工厂：full/demo 模式
 │   ├── prepare_output_dir.m        # 输出目录准备 + 旧结果清理
 │   ├── run_ocdm_simulation.m       # OCDM 仿真主循环
 │   ├── run_afdm_simulation.m       # AFDM 仿真主循环
 │   ├── run_otfs_simulation.m       # OTFS 仿真主循环
 │   ├── NTN_channels.m              # 通用 NTN 信道矩阵构造
 │   ├── NTN_channels1.m             # AFDM 兼容信道封装
 │   ├── NTN_channels2.m             # OCDM（含CP）兼容信道封装
 │   ├── mmse_sd_detector_unified.m  # MMSE-SD 统一检测器
 │   ├── normalize_channel_matrix.m  # 信道归一化
 │   ├── symbols_to_bits.m           # 符号转比特工具
 │   ├── plot_comparison_results.m   # 曲线绘图与保存
 │   └── print_performance_summary.m # 终端摘要与结构化统计
 └── docs/
     ├── 算法文档.md
     ├── 代码文档.md

????%20统一仿真内核（关键设计）

统一参数入口：
default_params(mode)
%20生成全局参数，避免体制参数漂移。

统一信道构造思路：
NTN_channels
%20输出时变矩阵，AFDM/OCDM%20通过兼容层适配。

统一检测对比：三体制均执行%20LMMSE%20与%20MMSE-SD，结果结构一致。

统一输出策略：固定命名%20+%20单目录覆盖，利于快速比对“当前版本结果”。

????%20实测性能（full%20模式结果）

数据来源：

outputs/unified_comparison_results.mat

（当前项目实测输出）

LMMSE%20BER

|%20SNR%20(dB)%20|%20OCDM%20 %20 %20 |%20AFDM%20 %20 %20 %20 %20 %20 %20 %20 |%20OTFS%20 %20 %20 %20 %20 %20 %20 %20 |%20最优体制%20 %20 %20 %20||%20----------%20|%20-----------%20|%20---------------------%20|%20---------------------%20|%20----------------%20||%200%20 %20 %20 %20 |%203.150e-01%20|%203.073e-01%20 %20 %20 %20 %20 %20|%20 3.071e-01%20|%20OTFS%20 %20 %20 %20 %20 %20||%204%20 %20 %20 %20 |%202.299e-01%20|%20 2.165e-01%20|%202.171e-01%20 %20 %20 %20 %20 %20|%20AFDM%20 %20 %20 %20 %20 %20||%208%20 %20 %20 %20 |%201.469e-01%20|%20 1.254e-01%20|%201.268e-01%20 %20 %20 %20 %20 %20|%20AFDM%20 %20 %20 %20 %20 %20||%2012%20 %20 %20 %20|%207.530e-02%20|%20 4.730e-02%20|%204.740e-02%20 %20 %20 %20 %20 %20|%20AFDM%20 %20 %20 %20 %20 %20||%2016%20 %20 %20 %20|%203.080e-02%20|%208.200e-03%20 %20 %20 %20 %20 %20|%20 7.900e-03%20|%20OTFS%20 %20 %20 %20 %20 %20||%2020%20 %20 %20 %20|%201.370e-02%20|%20 9.000e-04%20|%20 9.000e-04%20|%20AFDM/OTFS%20并列%20|

MMSE-SD%20BER

|%20SNR%20(dB)%20|%20OCDM%20 %20 %20 |%20AFDM%20 %20 %20 %20 %20 %20 %20 %20 |%20OTFS%20 %20 %20 %20 %20 %20 %20 %20 |%20最优体制%20||%20----------%20|%20-----------%20|%20---------------------%20|%20---------------------%20|%20----------%20||%200%20 %20 %20 %20 |%203.154e-01%20|%203.076e-01%20 %20 %20 %20 %20 %20|%20 3.073e-01%20|%20OTFS%20 %20 %20||%204%20 %20 %20 %20 |%202.312e-01%20|%20 2.173e-01%20|%202.179e-01%20 %20 %20 %20 %20 %20|%20AFDM%20 %20 %20||%208%20 %20 %20 %20 |%201.500e-01%20|%20 1.272e-01%20|%201.285e-01%20 %20 %20 %20 %20 %20|%20AFDM%20 %20 %20||%2012%20 %20 %20 %20|%207.880e-02%20|%20 4.750e-02%20|%204.770e-02%20 %20 %20 %20 %20 %20|%20AFDM%20 %20 %20||%2016%20 %20 %20 %20|%203.340e-02%20|%205.900e-03%20 %20 %20 %20 %20 %20|%20 5.800e-03%20|%20OTFS%20 %20 %20||%2020%20 %20 %20 %20|%201.800e-02%20|%20 2.000e-04%20|%203.000e-04%20 %20 %20 %20 %20 %20|%20AFDM%20 %20 %20|

结论：在当前配置下，AFDM%20与%20OTFS%20在中高%20SNR%20区间显著优于%20OCDM；MMSE-SD%20相对%20LMMSE%20的增益在高%20SNR%20更明显。

????%20核心实现展示

1)%20OCDM：Fresnel%20域有效信道构造

% 发射端：QAM符号 -> OCDM调制 -> 加循环前缀
 s_qam = qammod(x, params.M, 'UnitAveragePower', true);
 s_ocdm = IFSnT * s_qam;
 s_cp = CP_mtx * s_ocdm;

 % 有效信道构造与归一化
 Heff = R_mtx * H * CP_mtx;
 D = normalize_channel_matrix(FSnT * Heff * IFSnT);

2)%20AFDM：DAFT%20域等效信道

% DAFT 变换矩阵
 A = D2 * DFT * D1;
 AH = A';

 % 仿射域信道与检测输入
 Y = A * r_time;
 H_daft = normalize_channel_matrix(A * HT * AH);

3)%20OTFS：DD%20域等效化

% OTFS 变换算子
 OP = kron(WH, eye(M));

 % 时域信道 -> DD域等效信道
 H_eff = normalize_channel_matrix(OP' * HT * OP);
 r_dd = H_eff * x + w;

4)%20MMSE-SD：增广系统%20+%20QR%20回代

A = [H; reg * eye(n_tx)];
 b = [y; zeros(n_tx, 1)];
 [Q, R] = qr(A, 0);
 z = Q' * b;

 for i = n_tx:-1:1
     inter = R(i, i+1:end) * x_hat(i+1:end);
     rhs = z(i) - inter;
     soft_val = rhs / R(i, i);
     x_hat(i) = nearest_constellation(soft_val, constellation);
 end

????%20端到端调用链

run_unified_comparison / demo_waveform_showcase
         ↓
 default_params(mode)
         ↓
 prepare_output_dir(...)
         ↓
 run_ocdm_simulation
 run_afdm_simulation
 run_otfs_simulation
         ↓
 plot_comparison_results
 print_performance_summary
         ↓
 save(...results, params, summary, plot_paths)

????%20一键运行

% 进入工程目录
 cd('D:/03_代码库/04.code4sale/OTFS-OCDM-AFDM')

 % 快速演示
 run('demo_waveform_showcase.m')

 % 正式仿真
 run('run_unified_comparison.m')

????%20输出预览

当前输出目录：

outputs/

典型结果文件：

unified_comparison_results.mat


ber_comparison_full.fig

demo_results.mat

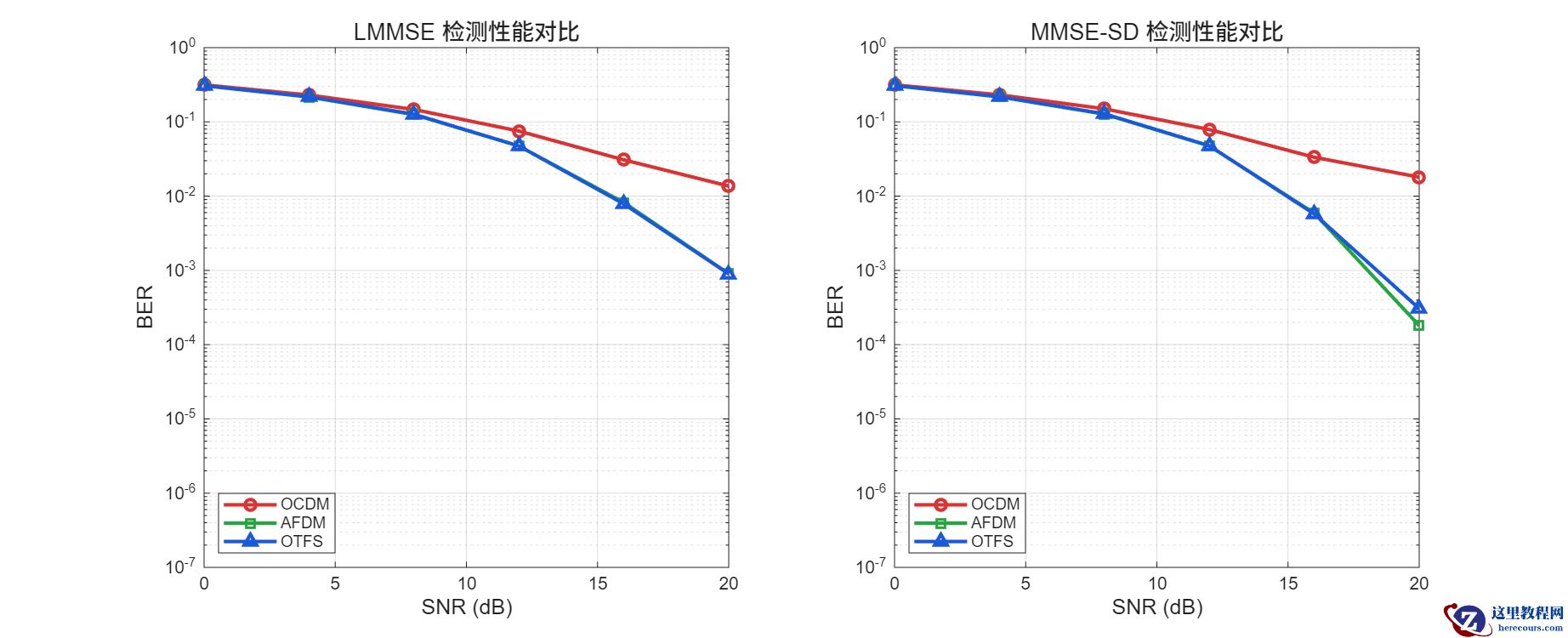

图像示例： ber<em>comparison</em>full.png
