PostgreSQL体系结构

后台进程

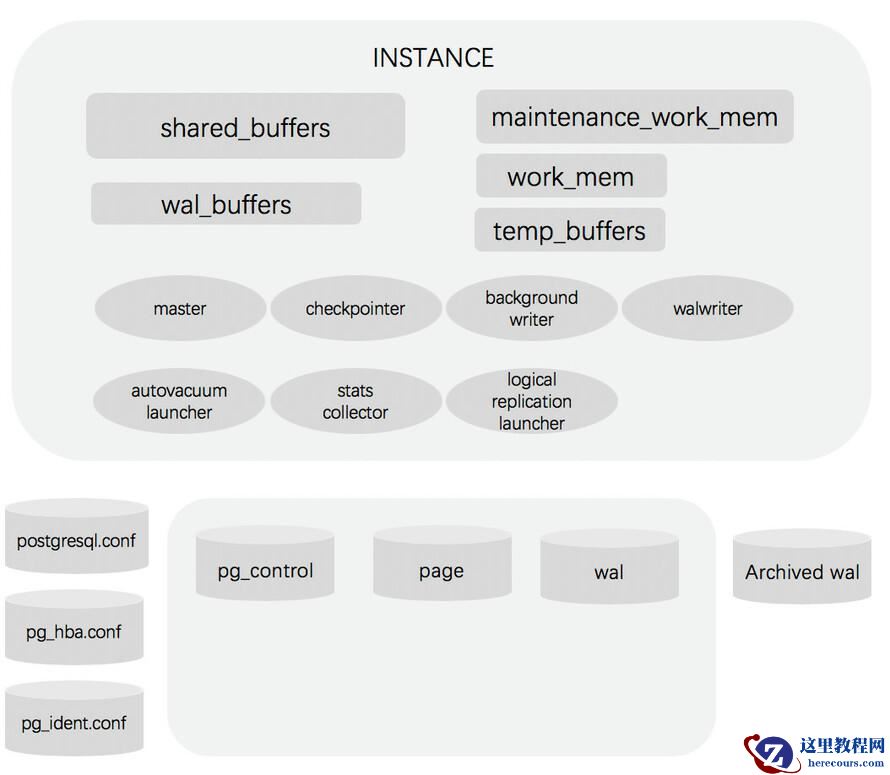

PostgreSQL的主要结构如下：

二、日志文件

---

2.1 日志文件种类

    1）$PGDATA/log     运行日志(pg10之前为$PGDATA/pg_log)     2）$PGDATA/pg_wal  重做日志(pg10之前为$PGDATA/pg_xlog)     3）$PGDATA/pg_xact 事务提交日志(pg10之前为$PGDATA/pg_clog)     4）服务器日志，可以在启动的时候指定，比如pg_ctl start -l ./alert.log

2.2 运行日志

2.2.1  运行日志参数

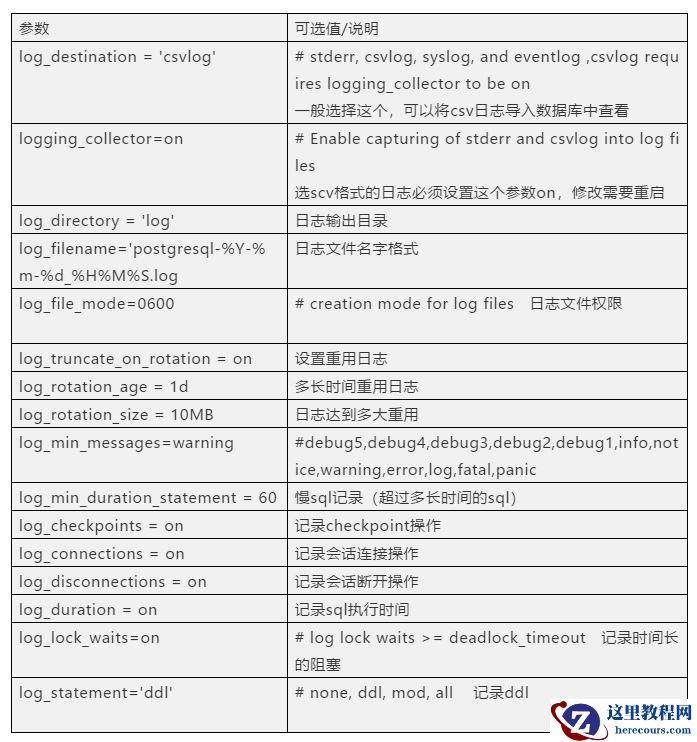

运行日志主要相关的参数如下，默认没有开启的话没有log目录，开启后会自动生成。

2.2.2  csv日志入库

CREATE TABLE pg_log (   log_time timestamp(3) with time zone,   user_name text,   database_name text,   process_id integer,   connection_from text,   session_id text,   session_line_num bigint,   command_tag text,   session_start_time timestamp with time zone,   virtual_transaction_id text,   transaction_id bigint,   error_severity text,   sql_state_code text,   message text,   detail text,   hint text,   internal_query text,   internal_query_pos integer,   context text,   query text,   query_pos integer,   location text,   application_name text,   PRIMARY KEY (session_id, session_line_num) );

< pg@cs-db /oracle/soft/data/log 16:12 --> pwd /oracle/soft/data/log < pg@cs-db /oracle/soft/data/log 16:12 --> < pg@cs-db /oracle/soft/data/log 16:12 --> ls -rtl total 8 -rw------- 1 pg pg 168 Nov 10 16:08 postgresql-16.log -rw------- 1 pg pg 502 Nov 10 16:08 postgresql-16.csv < pg@cs-db /oracle/soft/data/log 16:12 --> pwd /oracle/soft/data/log < pg@cs-db /oracle/soft/data/log 16:12 --> psql psql (11beta3) Type "help" for help.

li=# copy pg_log from '/oracle/soft/data/log/postgresql-16.csv' with csv; COPY 3 li=#

这样就可以用sql来查看了。

2.3 pg_wal  见六

2.4 事务日志pg_xact

 pg_xact是事务提交日志，记录了事务的元数据。默认开启。内容一般不能直接读。

2.5 服务器日志

如果用pg_ctl启动的时候没有指定-l参数来指定服务器日志，错误可能会输出到cmd前台。服务器日志记录了数据库的重要信息，一个服务器日志的内容如下：

[postgres@whf307 log]$ more alert.log 2019-05-16 14:11:36.718 CST [14660] LOG:  listening on IPv4 address "0.0.0.0", port 5432 2019-05-16 14:11:36.718 CST [14660] LOG:  listening on IPv6 address "::", port 5432 2019-05-16 14:11:36.720 CST [14660] LOG:  listening on Unix socket "/data/.s.PGSQL.5432" 2019-05-16 14:11:36.729 CST [14660] LOG:  redirecting log output to logging collector process 2019-05-16 14:11:36.729 CST [14660] HINT:  Future log output will appear in directory "log".

lsof或许可以过滤出在写的日志文件

lsof -c postgres| grep REG | grep -v /usr | grep -v /dev | grep -v /SYS

三、参数文件

---

3.1 postgresql.conf

pg的主要参数文件，有很详细的说明和注释，和Oracle的pfile，MySQL的my.cnf类似。默认在$PGDATA下。很多参数修改后都需要重启。9.6之后支持了alter system来修改，修改后的会报存在$PGDATA/postgresql.auto.conf下，可以reload或者 restart来使之生效。

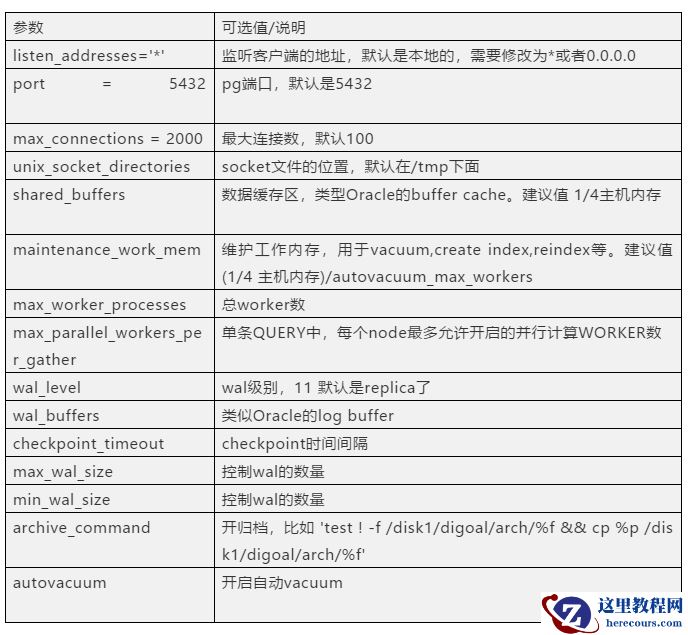

主要的参数如下：

3.2 pg_hba.conf

这个是黑白名单的设置。文件里有详细的参数说明，默认参数如下：

# TYPE  DATABASE        USER            ADDRESS                 METHOD # "local" is for Unix domain socket connections only local   all             all                                     trust # IPv4 local connections: host    all             all             127.0.0.1/32            trust # IPv6 local connections: host    all             all             ::1/128                 trust # Allow replication connections from localhost, by a user with the # replication privilege. local   replication     all                                     trust host    replication     all             127.0.0.1/32            trust host    replication     all             ::1/128                 trust # local      DATABASE  USER  METHOD  [OPTIONS] # host       DATABASE  USER  ADDRESS  METHOD  [OPTIONS] # hostssl    DATABASE  USER  ADDRESS  METHOD  [OPTIONS] # hostnossl  DATABASE  USER  ADDRESS  METHOD  [OPTIONS]

type 列有local，host，hostssl，hostnossl四种。local是本地认证 database 可以是all，或者指定的数据库 user 列可以是all，或者具体的用户 address 可以是ip或者网段 method 比较重要，有"trust", "reject", "md5", "password", "scram-sha-256", # "gss", "sspi", "ident", "peer", "pam", "ldap", "radius" or "cert"这么多可选。trust是免密登录；reject是黑名单拒绝；md5是加密的密码；password是没有加密的密码；ident是Linux下PostgreSQL默认的local认证方式，凡是能正确登录服务器的操作系统用户（注：不是数据库用户）就能使用本用户映射的数据库用户不需密码登录数据库

3.3 pg_ident.conf

pg_ident.con是用户映射配置文件。结合pg_hba.connf中，method为ident可以用特定的操作系统用户和指定的数据库用户登录数据库。如下：

pg_ident.conf如下：

# MAPNAME    SYSTEM-USERNAME    PG-USERNAME mapll　　　　      test                     sa

pg_hba.conf如下：

# TYPE  DATABASE  USER  CIDR-ADDRESS  METHOD local    all      all        ident  map=mapll

四、控制文件

---

4.1 控制文件位置

$PGDATA/global/pg_control

控制文件在数据库目录的global目录下。控制文件记录了数据库的重要信息。

4.2 查看控制文件

pg_controldata可以查看控制文件的内容

[postgres@whf307 global]$ pg_controldata  $PGDATA pg_control version number:            1100 Catalog version number:               201809051 Database system identifier:           6684270596680436587  #dbid Database cluster state:               in production        # primary pg_control last modified:             Thu 16 May 2019 02:26:37 PM CST Latest checkpoint location:           0/48812A0 Latest checkpoint's REDO location:    0/4881268                #redo 位置 Latest checkpoint's REDO WAL file:    000000010000000000000001 #wal文件号 Latest checkpoint's TimeLineID:       1 Latest checkpoint's PrevTimeLineID:   1 Latest checkpoint's full_page_writes: on Latest checkpoint's NextXID:          0:572          #下一个事务id Latest checkpoint's NextOID:          16388          #下一个OID Latest checkpoint's NextMultiXactId:  1 Latest checkpoint's NextMultiOffset:  0 Latest checkpoint's oldestXID:        561 Latest checkpoint's oldestXID's DB:   1 Latest checkpoint's oldestActiveXID:  572 Latest checkpoint's oldestMultiXid:   1 Latest checkpoint's oldestMulti's DB: 1 Latest checkpoint's oldestCommitTsXid:0 Latest checkpoint's newestCommitTsXid:0 Time of latest checkpoint:            Thu 16 May 2019 02:26:36 PM CST Fake LSN counter for unlogged rels:   0/1 Minimum recovery ending location:     0/0 Min recovery ending loc's timeline:   0 Backup start location:                0/0 Backup end location:                  0/0 End-of-backup record required:        no wal_level setting:                    replica   #wal级别 wal_log_hints setting:                off max_connections setting:              100       #最大连接数 max_worker_processes setting:         8 max_prepared_xacts setting:           0 max_locks_per_xact setting:           64 track_commit_timestamp setting:       off Maximum data alignment:               8 Database block size:                  8192    #数据块大小 Blocks per segment of large relation: 131072 WAL block size:                       8192    #wal 数据块大小 Bytes per WAL segment:                67108864  #单个wal大小 Maximum length of identifiers:        64 Maximum columns in an index:          32 Maximum size of a TOAST chunk:        1996 Size of a large-object chunk:         2048 Date/time type storage:               64-bit integers Float4 argument passing:              by value Float8 argument passing:              by value Data page checksum version:           1 Mock authentication nonce:            f01b78f5a88882f2f1811bbbc637cc4766d57d39831139a6b3e881d76272d892 [postgres@whf307 global]$

controlfile记录了数据库运行的一些信息，比如数据库id，是否open，wal的位置，checkpoint的位置，等等。controlfile是很重要的文件，数据库部署和调整。

五、数据文件

---

5.1 page

pg中，每个索引和表都是一个单独的文件，pg中叫做page。默认是每个大于1G的page会被分割pg_class.relfilenode.1这样的文件。page的大小在initdb的时候指定（--with-segsize）。

5.2 page物理位置

page的物理位置在$PGDATA/BASE/DATABASE_OID/PG_CLASS.RELFILENODE

mydb=# select relfilenode from pg_class where relname='t1';  relfilenode -------------        16385 (1 row)

mydb=# select pg_relation_filepath('t1');  pg_relation_filepath ----------------------  base/16384/16385 (1 row)

mydb=# show data_directory;  data_directory ----------------  /data (1 row)

mydb=# \q [postgres@whf307 global]$ ls -rtl /data/base/16384/16385 -rw------- 1 postgres postgres 8192 May 16 14:26 /data/base/16384/16385 [postgres@whf307 global]$

需要注意的是，pg_class.relfilenode类似dba_objects.data_object_id，truncate表之后relfilenode会变。对应的物理文件名字也会变。

六、WAL日志

---

6.1 wal位置

wal在$PGDATA/pg_wal下。10之前为pg_xlog

[postgres@whf307 data]$ cd pg_wal [postgres@whf307 pg_wal]$ [postgres@whf307 pg_wal]$ ls -rtl total 65536 drwx------ 2 postgres postgres        6 Apr 27 02:23 archive_status -rw------- 1 postgres postgres 67108864 May 16 15:56 000000010000000000000001 [postgres@whf307 pg_wal]$

6.2 wal命名格式

文件名称为16进制的24个字符组成，每8个字符一组，每组的意义如下：

00000001 00000000 00000001 -------- -------- -------- 时间线     逻辑id    物理id

6.3 查看wal时间

postgres=# select pg_walfile_name(pg_current_wal_lsn());      pg_walfile_name      --------------------------  000000010000000000000001 (1 row)

postgres=#

postgres=# select * from pg_ls_waldir() order by modification asc;            name           |   size   |      modification      --------------------------+----------+------------------------  000000010000000000000001 | 67108864 | 2019-05-16 15:56:32+08 (1 row) postgres=#

6.4 切换wal

postgres=# select pg_switch_wal();  pg_switch_wal ---------------  0/48814E8 (1 row) postgres=# select * from pg_ls_waldir() order by modification asc;            name           |   size   |      modification      --------------------------+----------+------------------------  000000010000000000000001 | 67108864 | 2019-05-16 16:12:29+08  000000010000000000000002 | 67108864 | 2019-05-16 16:12:30+08 (2 rows)

6.5 pg_waldump查看wal

pg_waldump可以查看wal的具体内容

七、后台进程

---

postgres 15309     1  0 15:51 pts/0    00:00:00 /pg/pg11/bin/postgres postgres 15310 15309  0 15:51 ?        00:00:00 postgres: logger   postgres 15312 15309  0 15:51 ?        00:00:00 postgres: checkpointer  postgres 15313 15309  0 15:51 ?        00:00:00 postgres: background writer  postgres 15314 15309  0 15:51 ?        00:00:00 postgres: walwriter  postgres 15315 15309  0 15:51 ?        00:00:00 postgres: autovacuum launcher  postgres 15316 15309  0 15:51 ?        00:00:00 postgres: stats collector  postgres 15317 15309  0 15:51 ?        00:00:00 postgres: logical replication launcher

  postgres                            主进程

  logger                              日志进程

  checkpointer                        checkpoint进程

  background writer                   数据文件写进程

  walwriter                           wal写进程

  autovacuum launcher                 autovacuum进程

  stats collector                     统计信息收集进程
