视频切换器 原理及电路图

有两台视频监控主机，为了节约项目成本，现场只配备了一台显示器，那么就需要使用视频切换器。

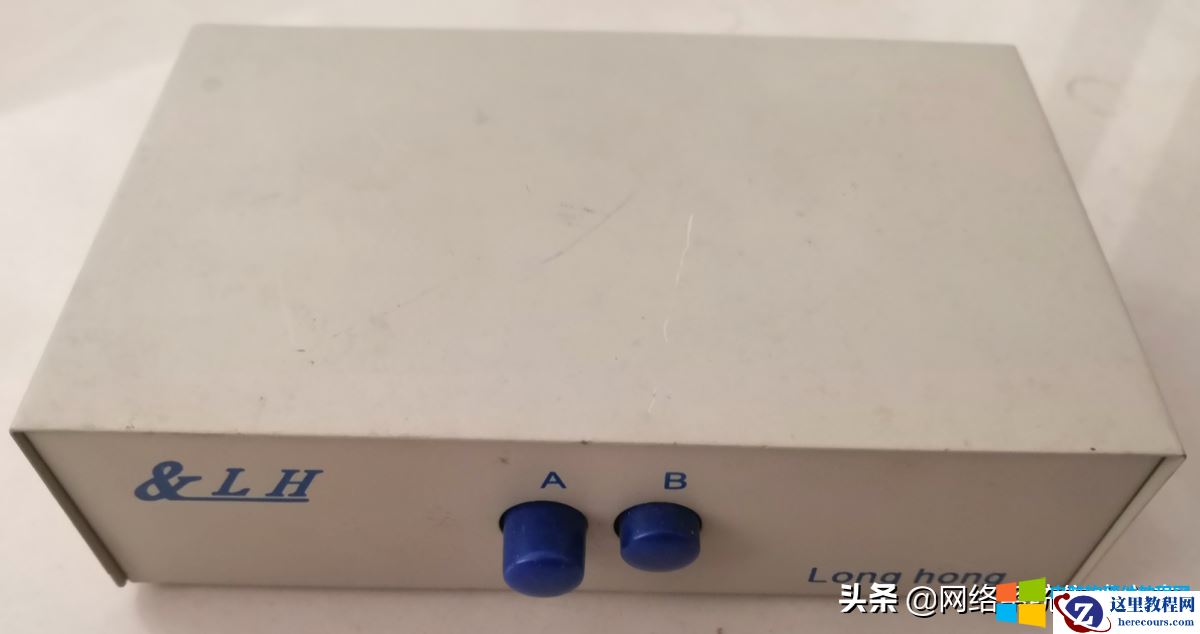

A、B按钮为两路视频源切换开关。

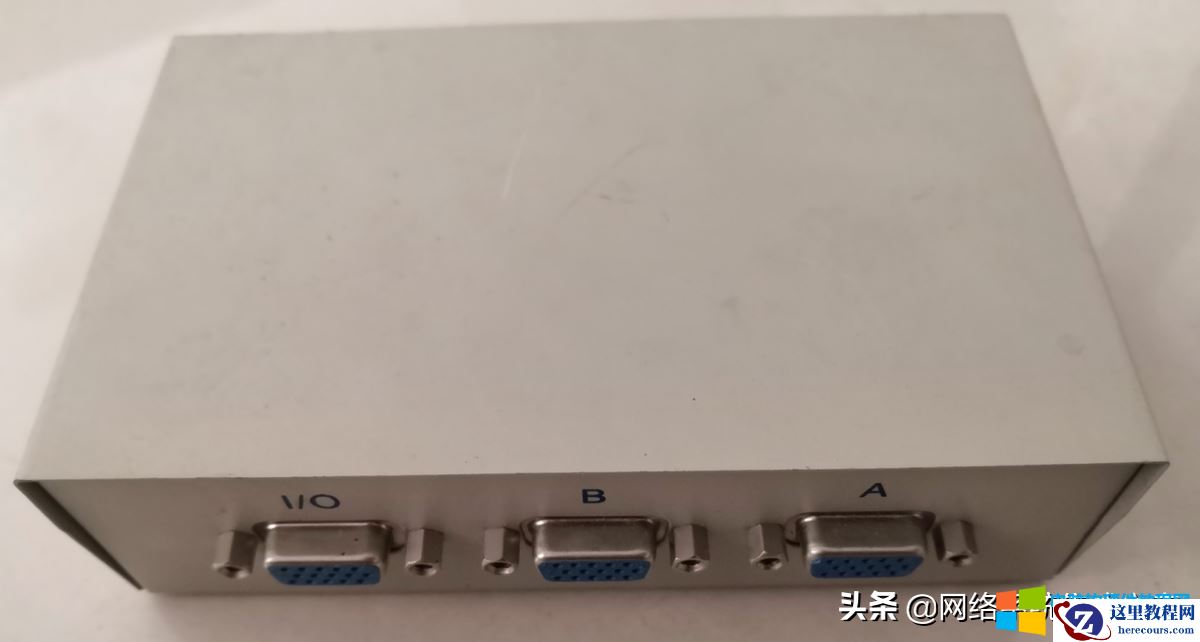

上图为背面板接线接口，那么其内部结构是什么样的呢？

是不是特别简单，跟你想你的一样吗？

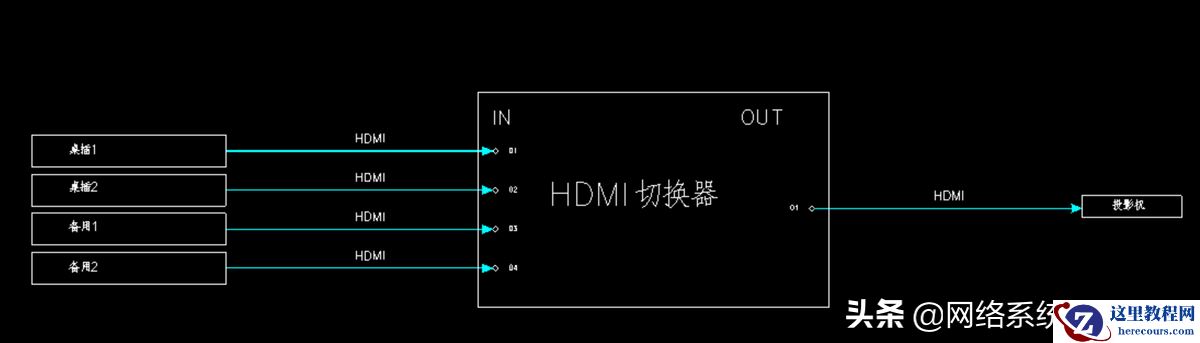

视频切换器输入输出源接口除了VGA，还有HDMI、DVI等常见的接口。

在项目应用场景上，主要的输入源包括电脑终端、NVR等，主要的输出源包括显示器、投影仪、视频矩阵等等设备。
