手把手教你了解LED手电筒充电原理

在我们日常中LED手电筒也是我们常用的一种照明工具，现在市场上的LED手电筒均采用充电类型的，同样也会经常遇到不能充电等等问题，今天带你认识手电筒内部电路，让每个人也会动手维修

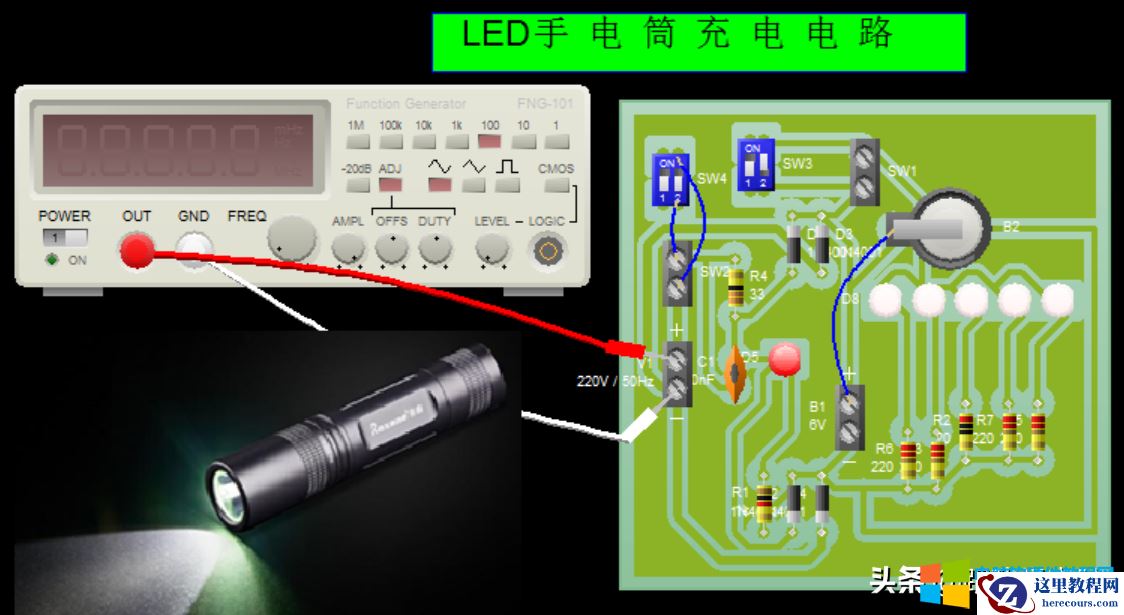

一。电路完整原理图：

二。电路说明：

1.降压电路由R4/C1（1000nf)组成，D5是电源指示发光二极管

2.整流滤波电路由D1/D2/D3/D4组成，滤波后直接给电池充电。

3.照明指示电路由
D/6/D7/D8/D9/D10/R3/R2/R6/R5组成，其中电阻主要是给二发二极管限流作用。
