AutoCAD中尺寸公差标注的几种途径

 途径1：利用AutoCAD提供的“尺寸样式管理器”对话框设置当前尺寸标注样式的替代样式（如图1所示）。

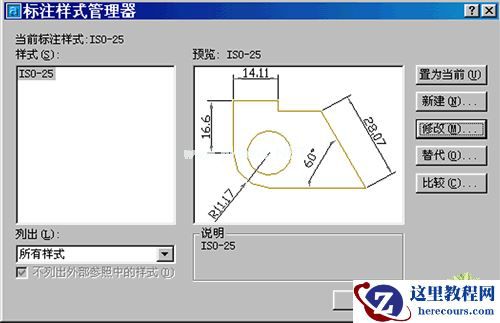

图1 标注样式管理器

　在替代样式中设置公差的形式是极限偏差或对称偏差等，然后输入偏差数值及偏差文字高度和位置。用此替代样式标注的尺寸都将带有所设置的公差文字，直至取消该样式替代。若要标注不同的尺寸公差则需重复上述过程，建立一个新的样式替代。需要指出的是在这一操作过程中用户必须使用系统给出的缺省基本尺寸文本，否则系统不予标注偏差，只标注基本尺寸。这样就给用户的尺寸偏差的标注工作造成不便。

 途径2：利用AutoCAD的“多行文字编辑器”对话框的文字堆叠功能添加公差文字。
