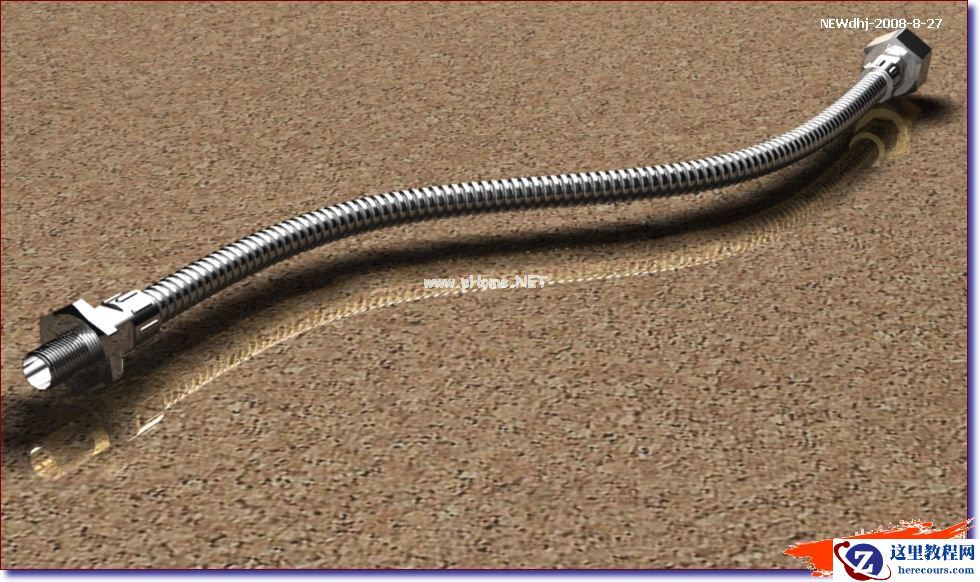

最终效果:

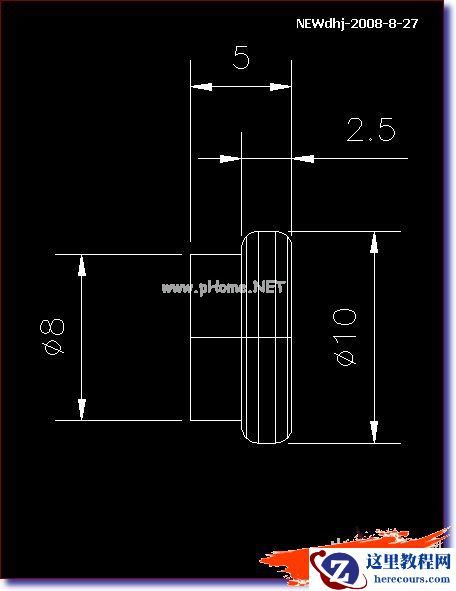

1、画一个单元实体

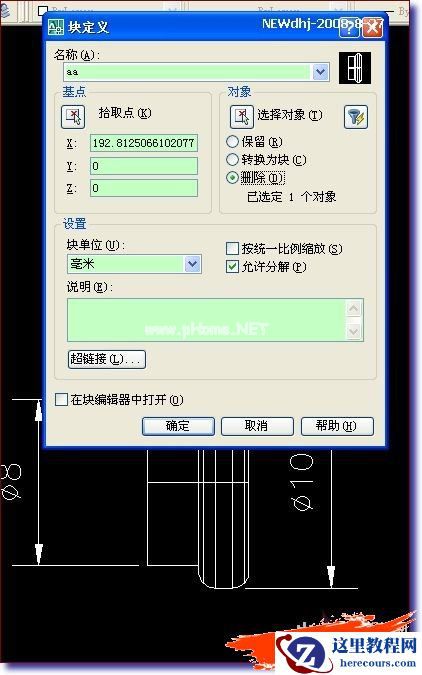

2、对象定义块,取名aa ,拾取点在圆心,确定

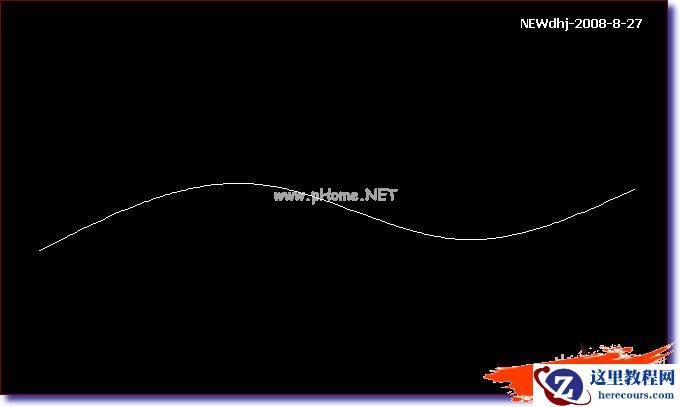

3、画一条曲线

4、ME
命令: MEASURE
选择要定距等分的对象:选曲线
指定线段长度或 [块(B)]: b
输入要插入的块名: aa
是否对齐块和对象?[是(Y)/否(N)] <Y>:Y
指定线段长度: 3.5

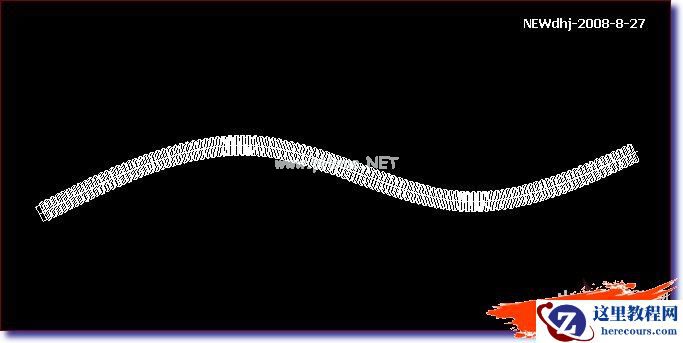

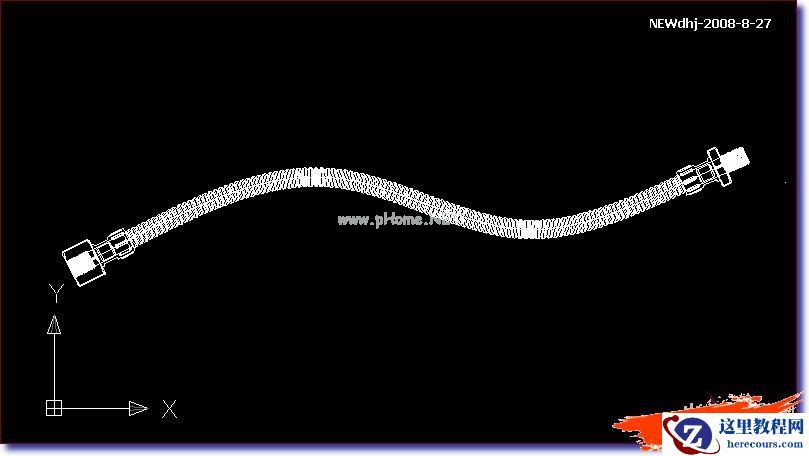

5、分解,配上接头

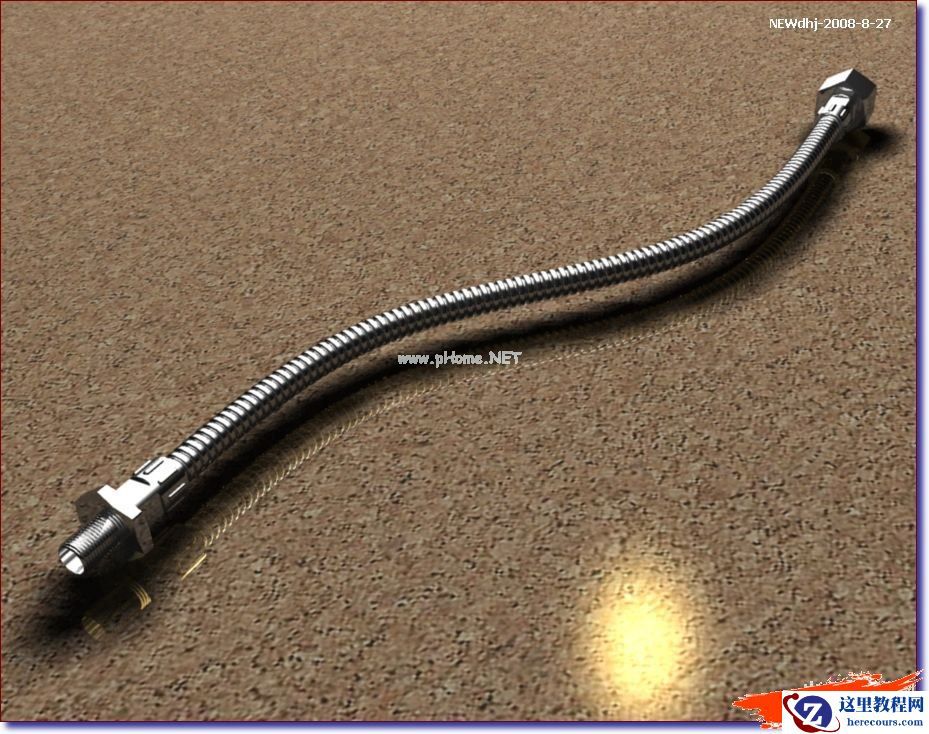

6、渲染

最终效果:

1、画一个单元实体

2、对象定义块,取名aa ,拾取点在圆心,确定

3、画一条曲线

4、ME
命令: MEASURE
选择要定距等分的对象:选曲线
指定线段长度或 [块(B)]: b
输入要插入的块名: aa
是否对齐块和对象?[是(Y)/否(N)] <Y>:Y
指定线段长度: 3.5

5、分解,配上接头

6、渲染
