如何用Autoc CAD绘制螺纹管的教程

如何用Autoc CAD绘制螺纹管的教程

今天看到网上有很多人在问:如何用CAD绘制螺纹管,本人经过尝试后,解决了这个问题.有需要的朋友,可以询问我

    下面附上简要说明和制成图片.

    1.把螺纹钢分解成为一个圆柱和两个小圆柱以及两个螺旋.看过螺纹钢的朋友都有印象,螺纹钢上有旋转的螺纹,是需要解决的问题,关于这个问题,本人发现,可以将一个螺旋的弹簧嵌入大圆柱体内,就可以制造出那种效果,至于圆柱体上的两条突出的脊,则十分简单,大可以用两个嵌入大圆柱体内的小圆柱体解决.

    2.首先我们用螺旋体,创造出一条螺旋线,当然要将它的两端半径大小设置为相同,创造出一根弹簧.

    3.再次我们切换坐标系,将其进行调整,是其XY轴的平面垂直螺旋线的端点,在以螺旋线的端点为圆心画一个圆,半径不用太大.

    4.下面就是最重要的一步,用该功能,绘制成一条有弹簧,会发现半径和圆一样.

    5.下面再介绍如何将一个教大的圆柱和两个2中创立的弹簧相结合,在保证创立两个弹簧和大圆柱时所使用的坐标系没有发生变化的情况下,我们可以通过转换坐标系的方法将三着组合到一起,我们将会惊奇的发现螺纹钢是这么一回事!

    6.首先我们将坐标系的Z轴垂直于圆柱体的圆面,再转换视角,选择俯视图,运用MOVE命令就可以将他们放在一起.但当我们转换视角之后又会发现从主视图看来他们有出入,此时,再使用MOVE命令中的基点,并输入(0,0,X)的坐标(其中X为适当值,读者可以通过调整获得最适值).并且我们要设法使螺旋的内表面完全淹没在大圆柱体内,最后再用同样的方法将小圆柱体放上.

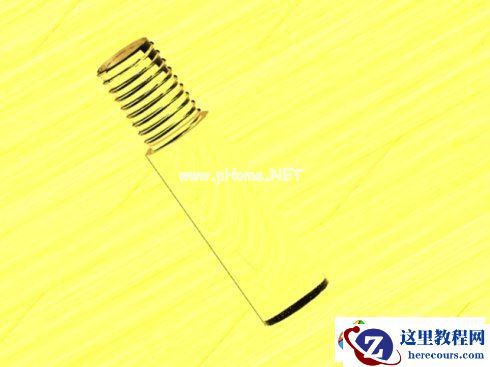

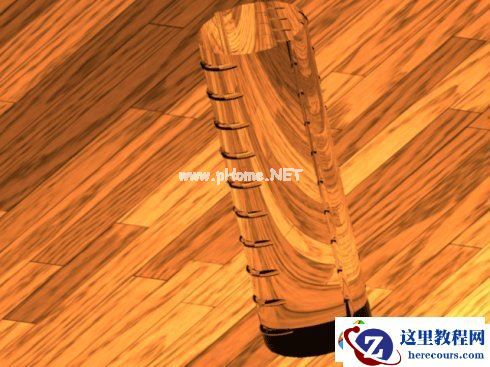

    7下面附上制成渲染后的图片,若有网友希望得到DWG的图片,请联系QQ:605314090
