教你用CAD绘三维六角头螺母头部图

今天讲六角头螺母三维图画法，希望给大家参考。

     看见很多autocad教材讲六角头螺母三维画法，都是错的，下面将步骤贴出来。

     ps:绘此图必须有一定的三维建模基础。

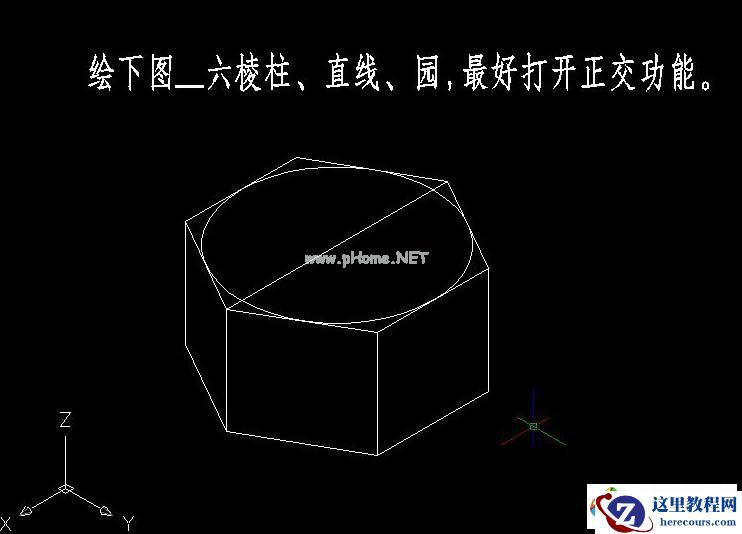

第一步：在世界坐标系中绘下图

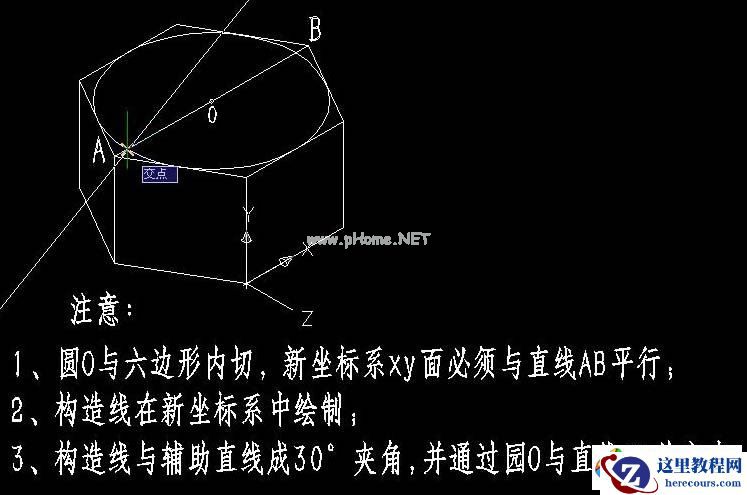

第二步：将坐标系变成下图示，然后按图中要求绘制

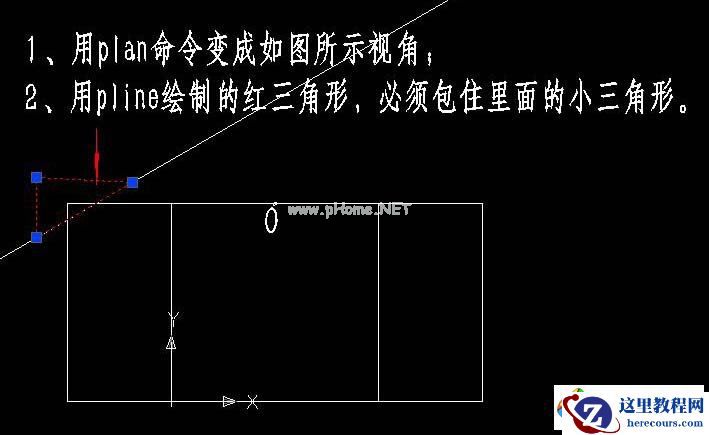

第三步：

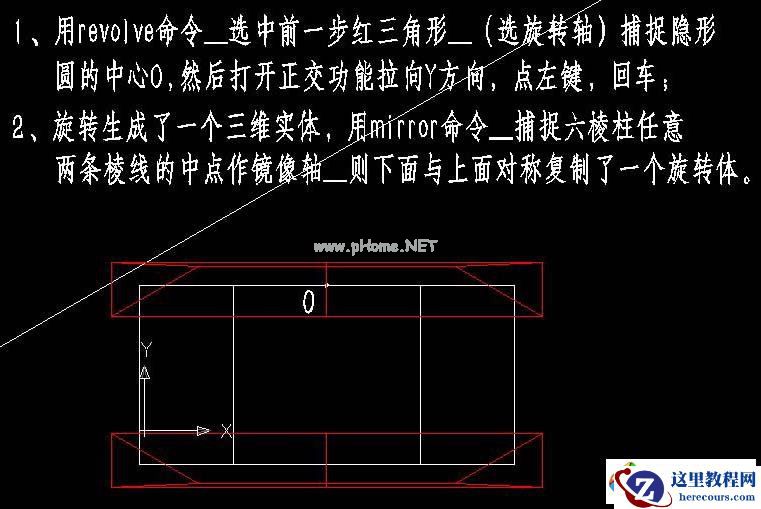

第四步：

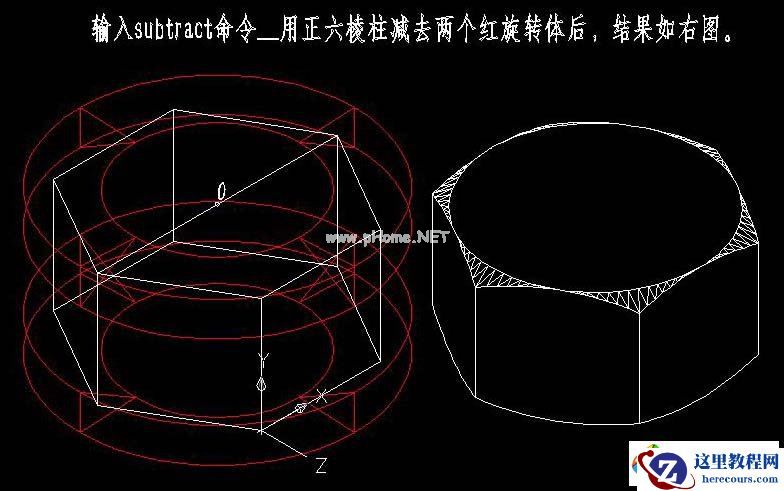

第五步：

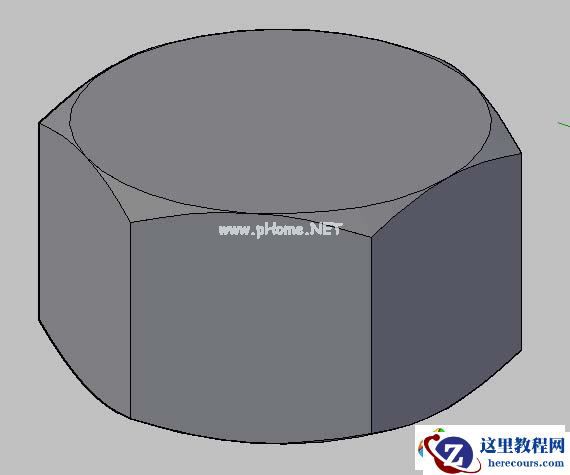

着色图

说明：第三步、第四步如果熟练的话，可以直接在三维视角中进行
