AutoCAD射线的绘制图文教程

1.命令格式

命令行：Ray

菜  单：[绘图]→[射线（R）]

射线是从一个指定点开始并且向一个方向无限延伸的直线。

2.操作步骤

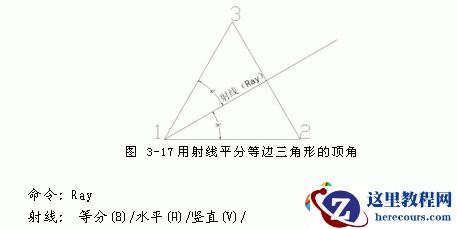

使用射线平分等边三角形的角，按如下步骤操作，如图 3-17：

射线命令的选项介绍如下：

等分(B)：垂直于已知对象或平分已知对象绘制等分射线。

水平(H)：平行于当前UCS的X轴绘制水平射线。

竖直(V)：平行于当前UCS的Y轴绘制垂直射线。

角度(A)：指定角度绘制带有角度的射线。

偏移(P)：以指定距离将选取的对象偏移并复制，使对象副本与原对象平行。
