AutoCAD制作逼真金属软管全过程

AutoCAD制作逼真金属软管全过程

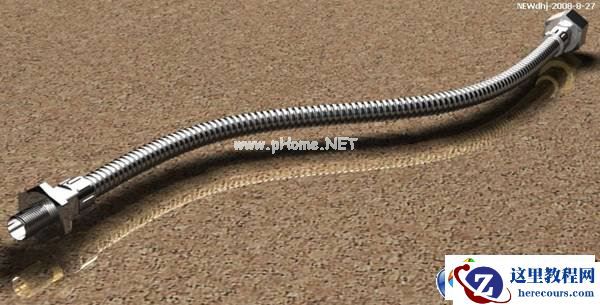

先看效果图：

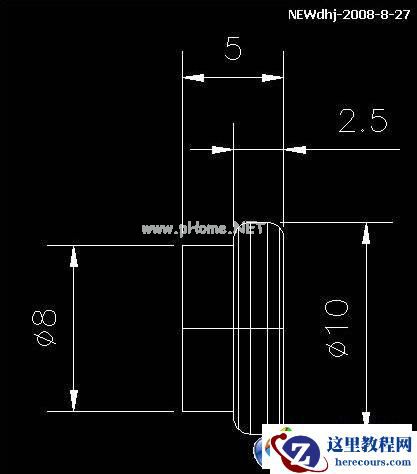

1、画一个单元实体

下载 (17.47 KB)

2010-7-25 00:20

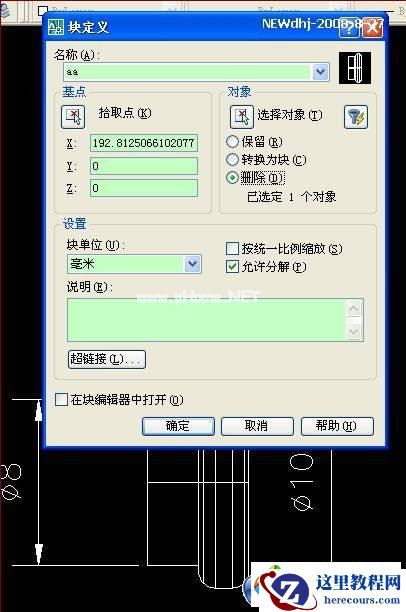

2、对象定义块，取名aa ，拾取点在圆心，确定www.cadzj.comCAD教程网

下载 (43.88 KB)

2010-7-25 00:20

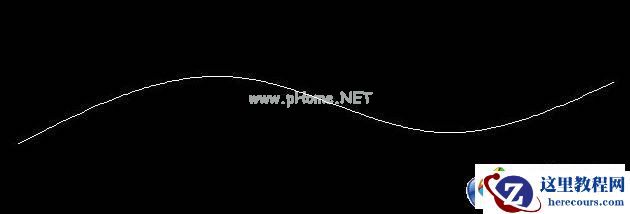

3、画一条曲线

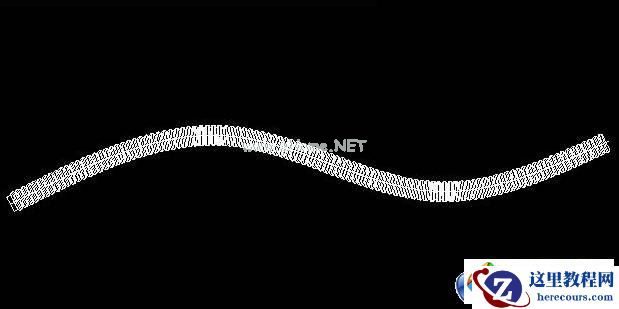

4、ME

命令: MEASURE
选择要定距等分的对象：选曲线
指定线段长度或 [块(B)]: b
输入要插入的块名: aa
是否对齐块和对象？[是(Y)/否(N)] <Y>:Y
指定线段长度: 3.5

下载 (17.38 KB)

2010-7-25 00:21

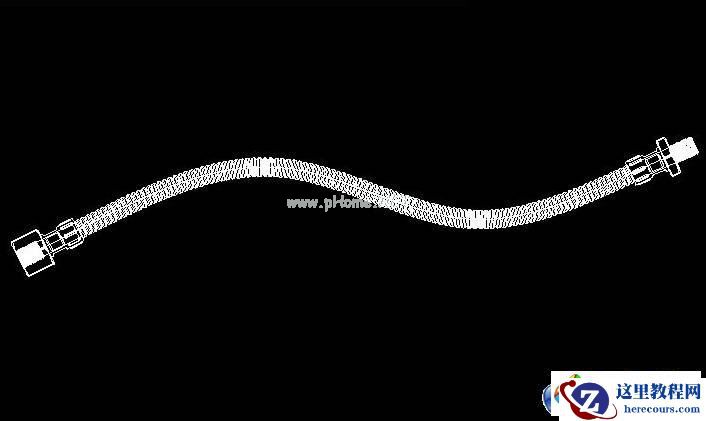

5、分解，配上接头

下载 (20.64 KB)

2010-7-25 00:21

6、渲染
