CAD非常有用的捕捉选项From详解

作者：CAD小苗

 最近不太忙，研究研究CAD，还真有不少发现。捕捉是我们用得非常频繁的功能，如果能发现什么独特功能，没准在绘图时能用得上。打开捕捉设置对话框，看看里面的一些选项，延伸、平行这些平时用得比较少，但一看就知道是干什么的了，简单试试就会用了。我又打开了对象捕捉工具栏，这回有点新发现，工具栏中前两个按钮在对话框中没有，第一个的第一个是“临时追踪点”，感觉跟对象追踪有点关系，平时用得不多，第二个按钮叫“捕捉自”，参数是from，如下图所示。

     捕捉自？这个什么意思。首先想到的还是找帮助，没有得到太多信息。帮助里也没有介绍这个参数细节。于是就上网搜了搜，自己又试了试，虽不能说完全掌握了，但基本清楚了它对我最有用的地方在哪里，不妨跟大家分享一下。

         我发现用拉伸命令跟from结合使用可以解决之前我遇到的很多问题。我们先看一个最简单的例子。下面有一张图，我想整体将BED平行往左拉伸，最后使CD等于3000。

    我现在并不知道CD有多长，我也没有必要知道CD有多长，就可以达到这样的目标，操作步骤如下：

1、输入S,再输入空格,框选线段AC右边的部分,也就是将BED都框选进去,按空格确认选择。

2、捕捉D作为基点,在提示指定第二点时输入from（或者在工具栏点一下“捕捉自”按钮）,按空格确认。

3、再选择点C为from基点,打开正交或极轴，光标向右，确认方向为水平方向时输入距离3000,回车。

这样就得到想要的结果，不信你可以用di命令测量一下CD线段的长度。如下图所示。

    这种操作在我的工作也经常会用到，例如下面一张简单的图纸，我想调整窗户的位置，如下图所示。

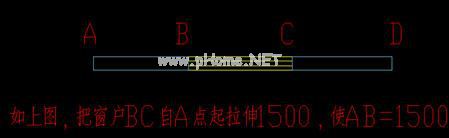

        操作非常简单，输入S命令后，框选窗户及周边的墙线。框选时要注意一下，如果框选范围不对，可能也得不到需要的结果，从右往左框选如图所示范围。

    剩下的操作就简单了，先选B点作为基点，输入from后选A作为基点，方向水平向右，输入1500，就完成了。如下图所示。

    怎么样？这个功能不错吧！我想在大家画图的过程一定也能用到。
