利用CAD求滞回环面积的笨方法

1、将实验或分析得到的数据整理在Excel中。

2、将数据写成CAD中的输入坐标形式，即将两列数据(力和位移)合并到一列并在中间加入逗号。其方法：假设将A，B列数据合并在C列，c1输入 =a1&b1 ，回车确定。若在中间需加入逗号(,)，则为  =a1&","&b1  。

注意：将位移和力通过单位转换，使二者在数量级上差不多，不然在CAD中画出的图可能尺寸相差太大而看不出呈环形，不易操作。

3、在CAD中画出滞回环：在CAD中点击多段线绘图工具，将上面整合成的坐标复制并粘贴到CAD中，便形成了滞回环。

注意：实验数据可能因有毛刺等会在局部有多个重合、反复点，可删除毛刺，并保证曲线闭合。

4、（1）形成面域：命令REG；（2）求面积：命令MASSPROP。

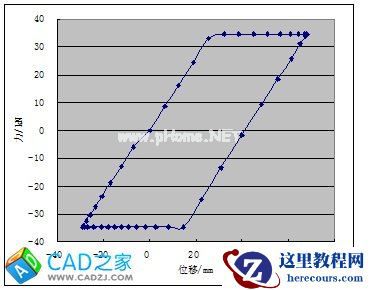

附图  滞回环形状(Excel)

附表 处理数据

#p#分页标题#e#位移/m 力/N 　 位移/mm 力/kN 　 整合为CAD坐标形式 0.0000 0.0000 　 0.000 0.000 　 0,0 0.0065 8494 　 6.534 8.494 　 6.53354,8.49361 0.0124 16153 　 12.425 16.153 　 12.425,16.1525 0.0188 24405 　 18.773 24.405 　 18.7728,24.4046 0.0254 33000 　 25.384 33.000 　 25.3844,32.9997 0.0321 34700 　 32.072 34.700 　 32.0723,34.7 0.0387 34700 　 38.681 34.700 　 38.6805,34.7 0.0451 34700 　 45.062 34.700 　 45.0618,34.7 0.0510 34700 　 51.049 34.700 　 51.0491,34.7 0.0564 34700 　 56.446 34.700 　 56.4457,34.7 0.0610 34700 　 61.039 34.700 　 61.039,34.7 0.0646 34700 　 64.620 34.700 　 64.6199,34.7 0.0670 34700 　 66.991 34.700 　 66.9908,34.7 0.0680 34700 　 67.967 34.700 　 67.9665,34.7 0.0674 33946 　 67.386 33.946 　 67.3863,33.9458 0.0651 31031 　 65.144 31.031 　 65.1443,31.0312 0.0612 25905 　 61.201 25.905 　 61.2007,25.9045 0.0556 18589 　 55.573 18.589 　 55.5733,18.5889 0.0484 9262 　 48.399 9.262 　 48.3987,9.26188 0.0400 -1693 　 39.972 -1.693 　 39.9722,-1.69252 0.0309 -13433 　 30.941 -13.433 　 30.9412,-13.4329 0.0223 -24659 　 22.306 -24.659 　 22.3059,-24.6587 0.0147 -34540 　 14.705 -34.540 　 14.7047,-34.5403 0.0082 -34700 　 8.219 -34.700 　 8.21873,-34.7 0.0028 -34700 　 2.771 -34.700 　 2.77129,-34.7 -0.0018 -34700 　 -1.803 -34.700 　 -1.80299,-34.7 -0.0057 -34700 　 -5.708 -34.700 　 -5.70759,-34.7 -0.0091 -34700 　 -9.121 -34.700 　 -9.1214,-34.7 -0.0122 -34700 　 -12.202 -34.700 　 -12.2017,-34.7 -0.0151 -34700 　 -15.097 -34.700 　 -15.0972,-34.7 -0.0180 -34700 　 -17.952 -34.700 　 -17.9516,-34.7 -0.0209 -34700 　 -20.916 -34.700 　 -20.9163,-34.7 -0.0240 -34700 　 -24.017 -34.700 　 -24.0165,-34.7 -0.0268 -34700 　 -26.752 -34.700 　 -26.7523,-34.7 -0.0285 -34700 　 -28.473 -34.700 　 -28.4729,-34.7 -0.0291 -34700 　 -29.056 -34.700 　 -29.0562,-34.7 -0.0286 -34169 　 -28.648 -34.169 　 -28.6476,-34.1688 -0.0274 -32577 　 -27.423 -32.577 　 -27.4232,-32.577 -0.0256 -30259 　 -25.640 -30.259 　 -25.64,-30.2589 -0.0234 -27398 　 -23.439 -27.398 　 -23.4394,-27.3982 -0.0206 -23738 　 -20.624 -23.738 　 -20.6239,-23.738 -0.0169 -18919 　 -16.917 -18.919 　 -16.9171,-18.9191 -0.0123 -12925 　 -12.306 -12.925 　 -12.3058,-12.9245 -0.0069 -5901 　 -6.903 -5.901 　 -6.903,-5.90082 0.0000 0 　 0.000 0.000 　 0,0 #p#分页标题#e#
