巧用AutoCAD准确再现不规则材料圆弧边

巧用AutoCAD准确再现不规则材料圆弧边

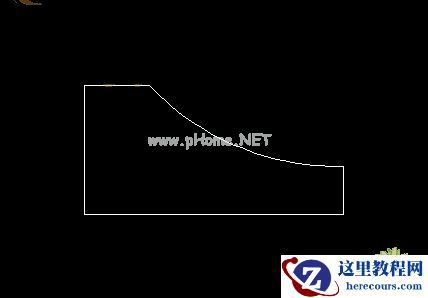

通常笔者所做的排料图是做在长方形的钢板上，可是有时也会遇到仅仅做小量的排料图的情况，这时使用四米长的整块钢板一定会被老板骂的，怎么办？去车间找边角料呗……找到了边角料又有了难处，不规则钢板如何在CAD上表现出来呢？细看这块钢板，为如下形状（如图）。

　　可是手边只有一把卷尺，怎么能得到它的圆弧形的那一边呢？

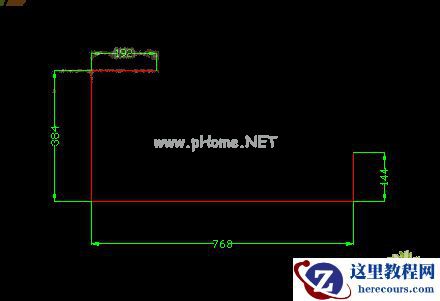

　　不管它，先做出几条直边的长度再说，根据卷尺测量的数值，画出几条直边如下：
