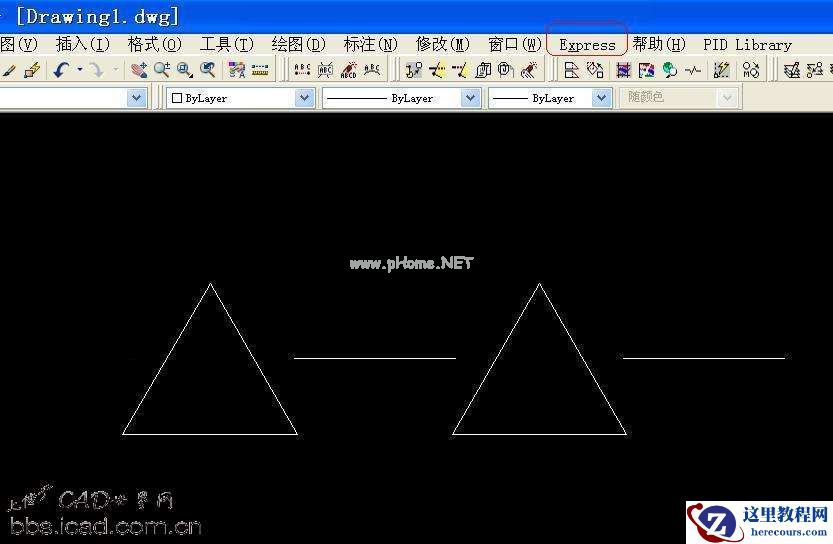

安装Express Tools工具，安装后启动CAD在工具栏上出现"Express"菜单,若没有出现可以输入Expressmenu调出。
主要步骤为三步：
1.制定shape形，即线型单元
2.插入制定的形
3.制作线型文件
注：须将生成的lin文件一同发布
详细如下

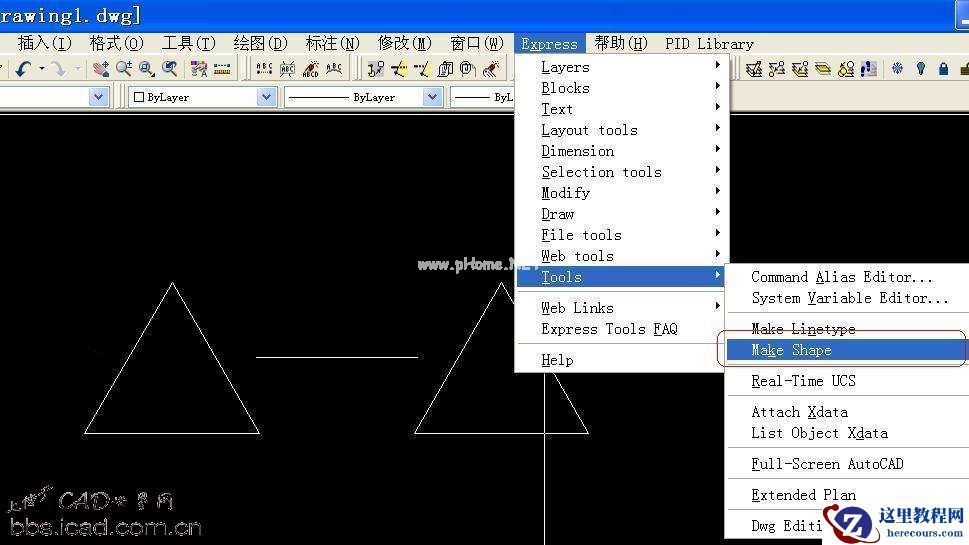

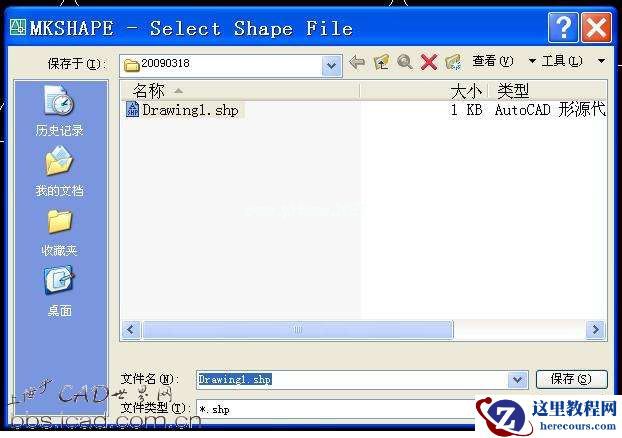

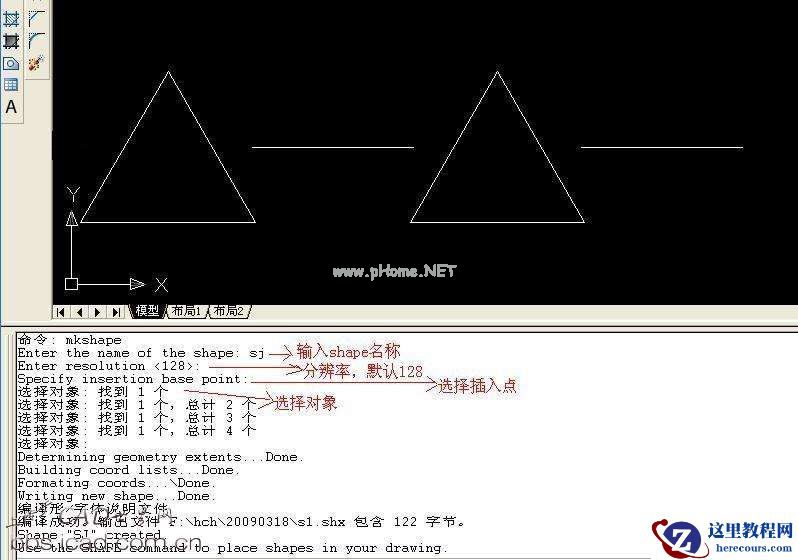

制作shape
下载 (35.76 KB)
2009-3-31 22:32
下载 (59.83 KB)
2009-3-31 22:33
下载 (35.79 KB)
2009-3-31 22:33
下载 (48.84 KB)
2009-3-31 22:33

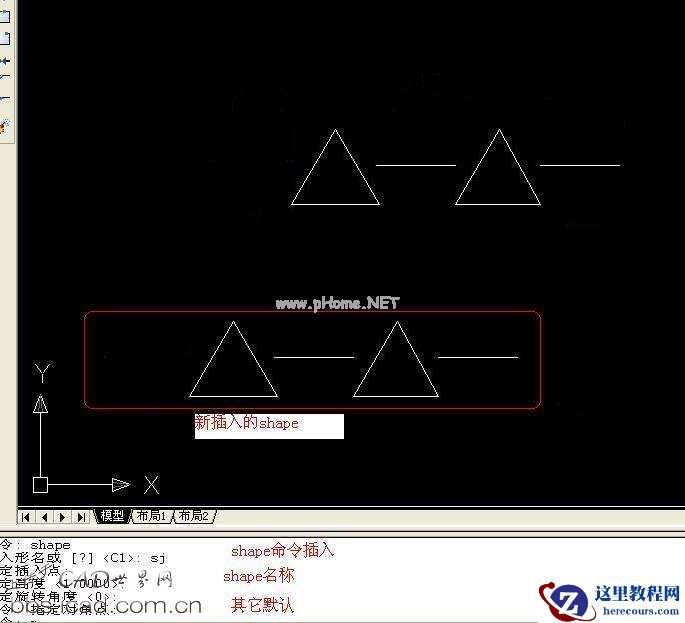

插入shape
下载 (31.03 KB)
2009-3-31 22:38

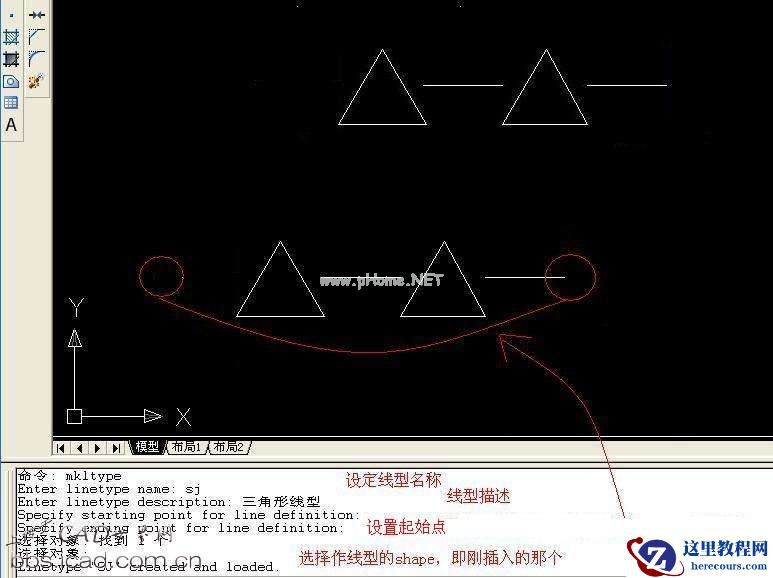

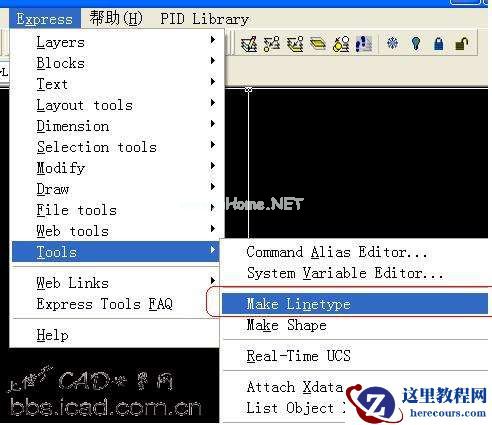

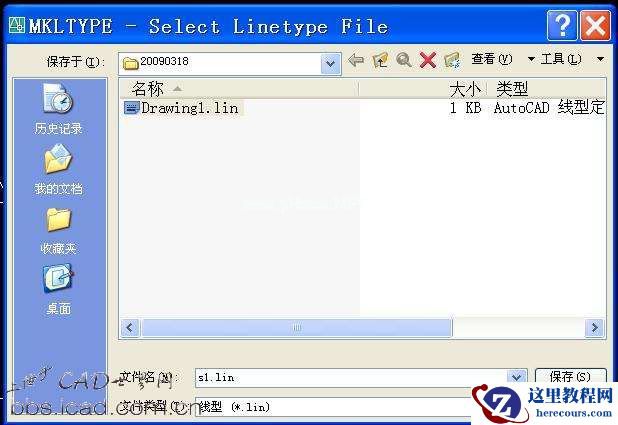

制作线型
下载 (33.76 KB)
2009-3-31 22:39
下载 (34.31 KB)
2009-3-31 22:39
下载 (42.87 KB)
2009-3-31 22:39

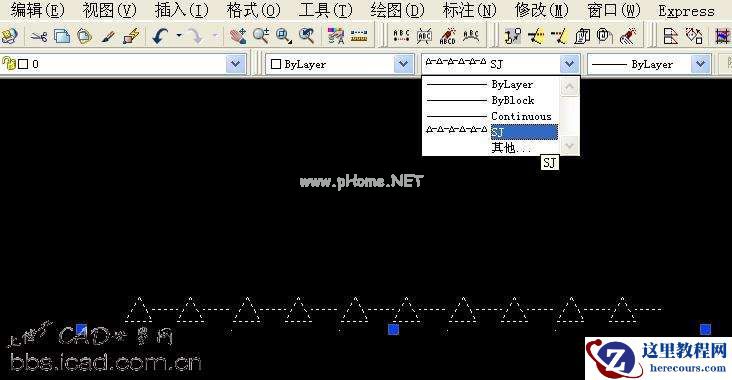

看看效果
下载 (30.56 KB)
2009-3-31 22:42

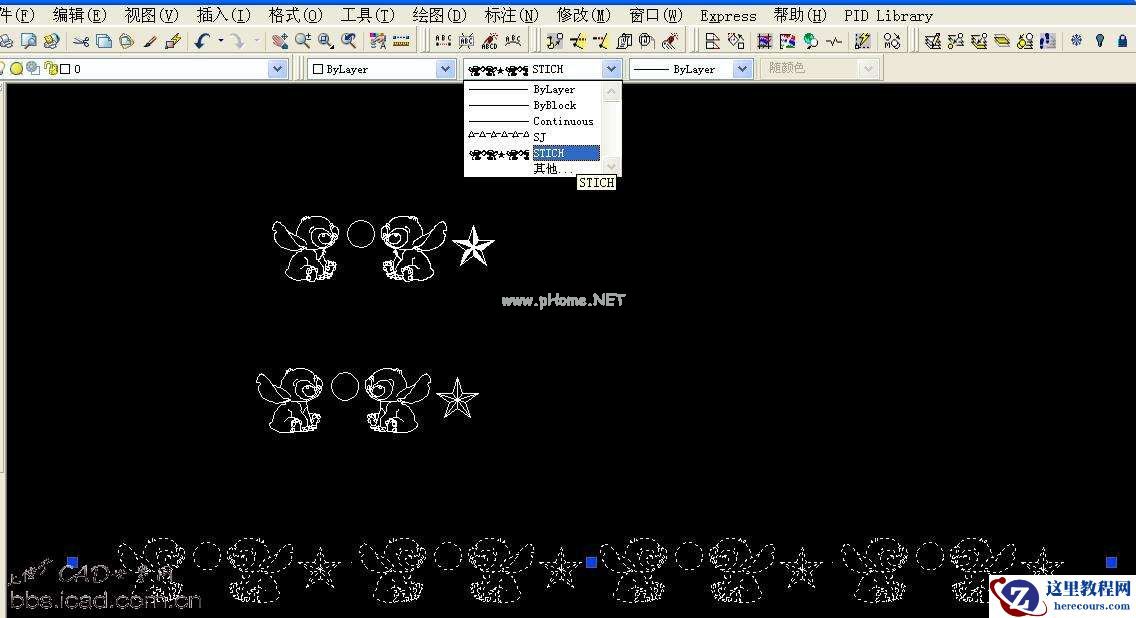

再来一个更复杂点的，手绘卡通星际宝贝
