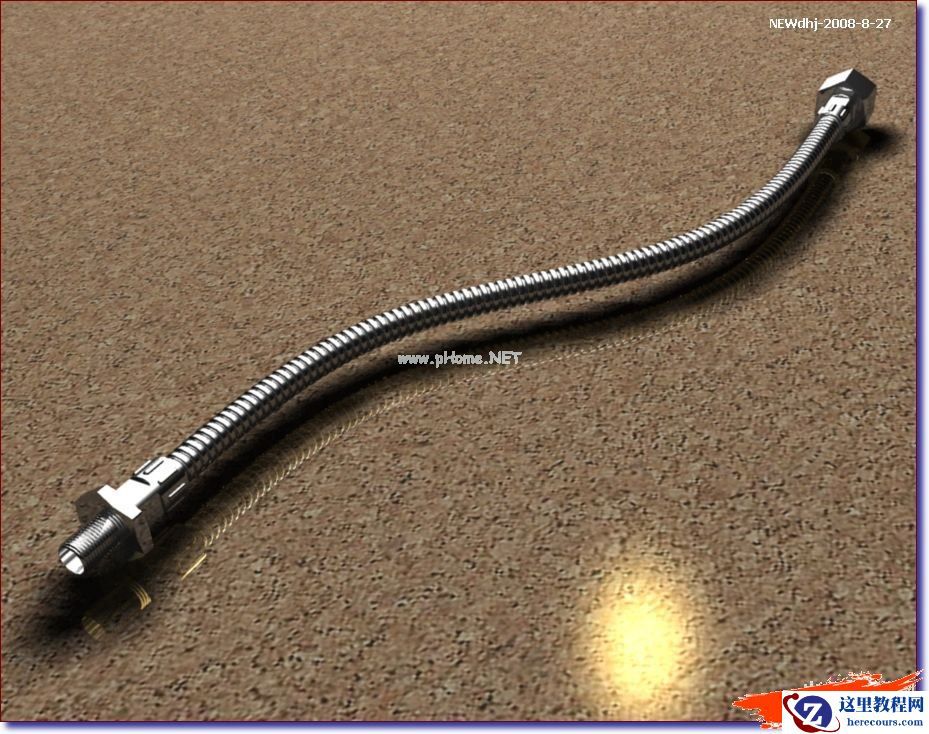

最终效果：

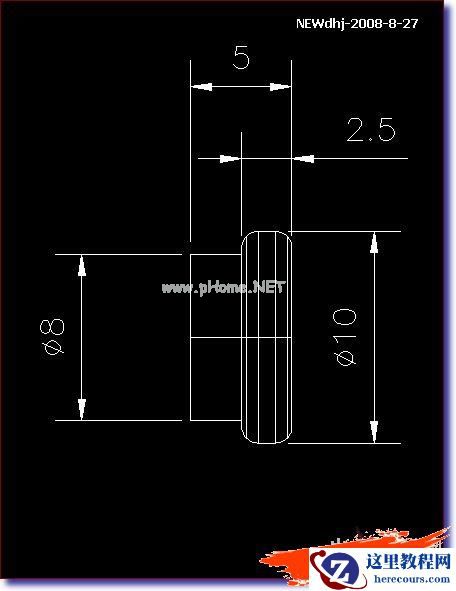

1、画一个单元实体

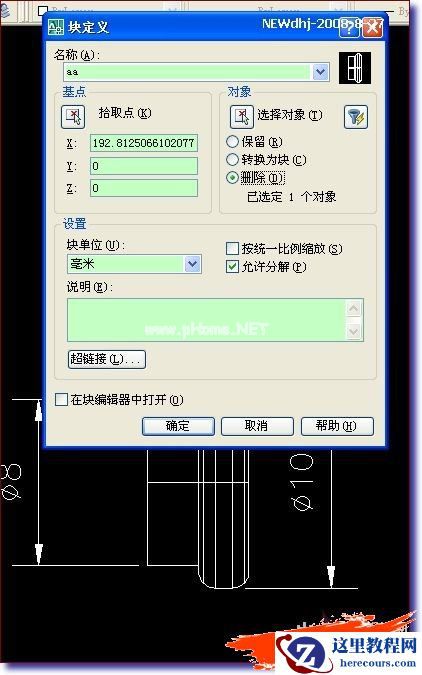

2、对象定义块，取名aa ，拾取点在圆心，确定

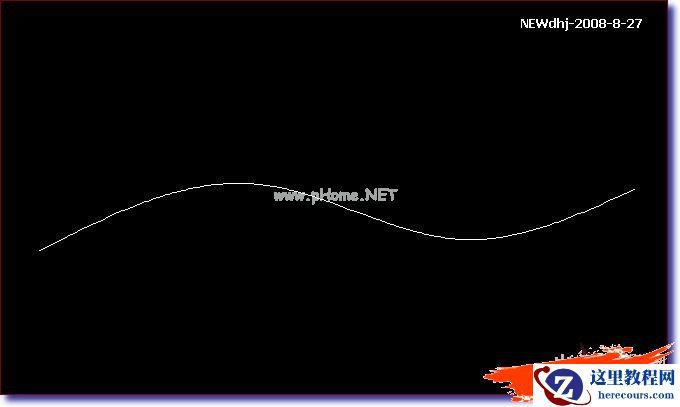

3、画一条曲线

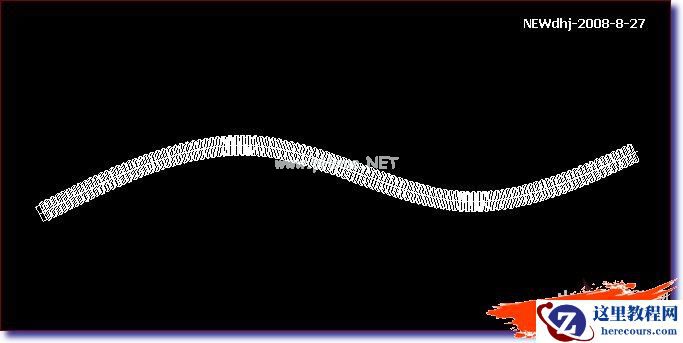

4、ME
命令: MEASURE
选择要定距等分的对象：选曲线
指定线段长度或 [块(B)]: b
输入要插入的块名: aa
是否对齐块和对象？[是(Y)/否(N)] <Y>:Y
指定线段长度: 3.5

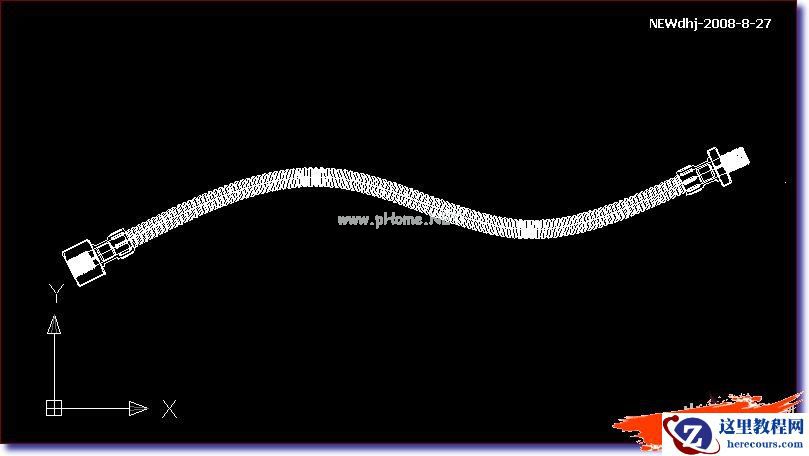

5、分解，配上接头

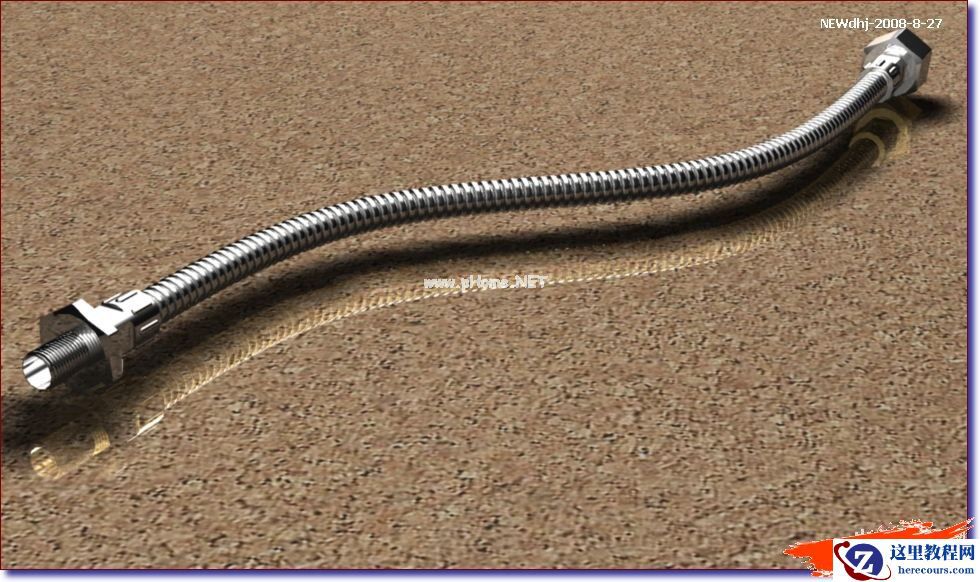

6、渲染
