用AutoCAD计算复杂图形面积的方法

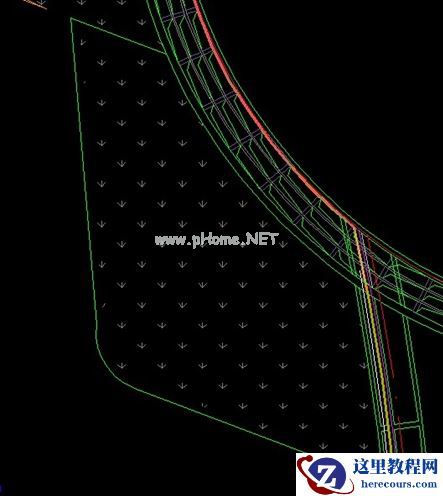

在形状比较复杂（有直线和弧线在一起）的时候，如果原先没有描好边界线，要计算面积，则要使用多段线命令（pl） 来描好边界线，再用求面积命令（aa）并选对象（o）来求得已描好的图形的面积。以如下图形实例：


1)      输入pl，按空格执行
2)      一般选择左下角（形成一个习惯以免最后忘记从哪里开始点的）点第一点
3)      当后面要描是直线时，直接一个一个点击各个转角点
4)      当要描的是圆弧时，输入a，空格，转为画弧线模式，再输入s，空格，
采用经过第二点的方式来画弧线（一般这是最为方便的），点击弧线中段的某一个交点（当没有交点时，设置自动捕捉里面的中点要选中，以便选择弧线的中点作为第二点）为第二点，再点弧线的另一端点，就描好了这一段弧线（这是圆弧的，有时不是圆弧，就暂且按圆弧一小段一小段尽量贴近的方式描过去）。
5)      当后面的还是圆弧时，继续输入s，空格，重复画弧线。
6)      当后面是直线时，输入字母l，空格，转为描直线模式。（转为直线时，一定要前一段弧线已经画完才能转换，不然还在画弧线当中cad不能理解该输入的参数，当已经输错时，按一下Esc键可退出这一个参数的输入）。
7)      有时觉得前一段线（直线弧线均同）不满意时，输入u，空格，可取消前一段线，重复输入u和空格，可一段一段往前取消，退回去，而不用全部重来。
8)      画完最后一段时，应点回最初开始的那一点，输入c，空格，封闭该区间，这样，就描好了一整个区域的边界线。可以用面积命令aa来求面积了。

面积命令：
输入aa，空格，输入o，空格（求对象的面积），选择刚画好的边界线，对象的面积和周长就出来了。注意：求得的数值为按cad图形上图形的尺寸来的，普通平面图尺寸是毫米，因此面积数值应该将小数点前移6位方为平方米数值。当有些图（如有些总平图）直接以m为单位时，求得的面积就是m2，小数点不用前移。

注意：有些图比例没有按1:1对应时，应用比例缩放命令(sc)缩放到1:1的比例，这样求得的面积才是正确的面积。

算长度：
除上述面积命令可以同时获得周长之外，可能局部需要加减一些长度，
直线长度：用测距命令（di）
输入di，空格，点击要测量距离（就是长度）的起点和终点，则这两点间的长度（距离）就出来了，单位一般为毫米。（当要测矩形的长和宽时可点击矩形的两个对角点，看结果里面的x向和y向数值分别就是长和宽，斜向的矩形不适用）。
弧线长度：用测长度命令（len）
测之前，先点击一下要测量的弧线，使其处于选中的状态，确定是你要测的那一段，而没有跟旁边的线连在一起，当连在一起时，要先将它们分解（xp），再求该段的长度，或者该段处于刚画好的边界中的一段，要保留该边界的整体性以便以后还要测量时，则再单独画一遍这段弧线以供测量长度之用。
输入len，空格，选择该段弧线，长度数值就出来了。
