AutoCAD云线的绘制教程

1.命令格式

命令行：Revcloud

菜  单：[绘图]→[修订云线（V）]

工具栏：[绘图]→[修订云线]

云线是由连续圆弧组成的多段线。用于检查阶段时提醒用户注意图形中圈阅部分。

2.操作步骤

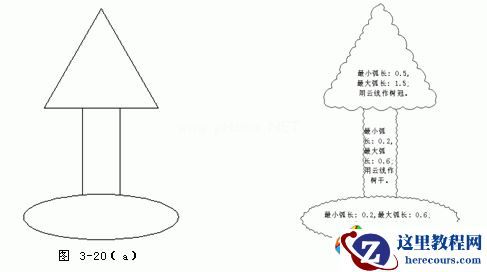

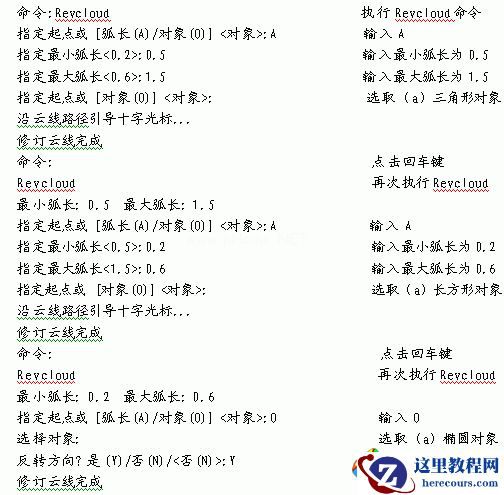

用云线绘制一棵树，把图3-20（a）转化为图3-20（b），按如下步骤操作：

云线命令的选项介绍如下：

弧长(A)：指云线上凸凹的圆弧弧长。

对象(O)：选择已知对象作为云线路径。

3.注意@

云线对象实际上是多段线，可用多段线编辑（Pedit）编辑。
