SolidWorks基本功系列—曲线的建立

3D样条的建立是参照wjsy板大的思路来的，虽然是不同的软件，但是只要思路相同，在SW中一样可以很方便的实现.

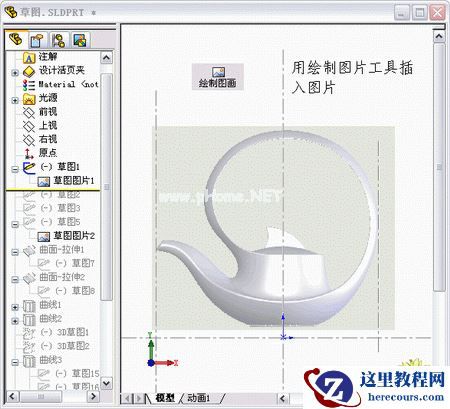

1 建立几条中心线，以保证图片位置的准确

































proe的草图绘制有草图跟踪的功能，精确度更好
而在SW里靠手动来绘制，要求更高一些
几个绘制轮廓线的规则
：

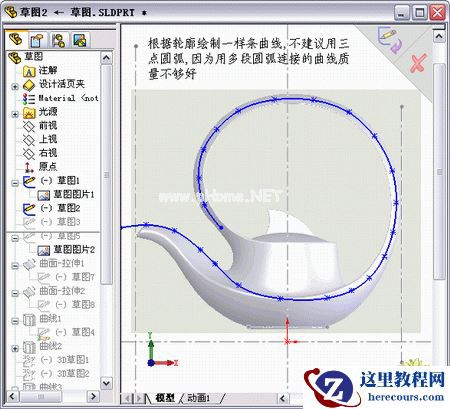

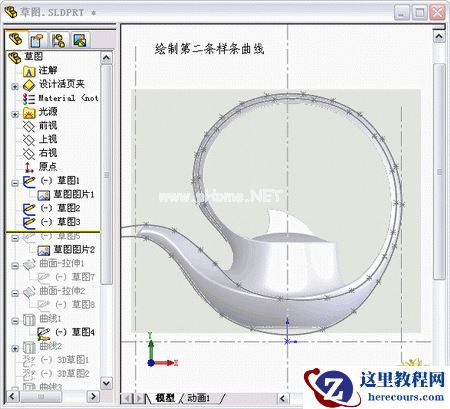

1，轮廓线尽量采用样条曲线，因为这对于后期生成的面有很大的影响，在绘制样条曲线的时候，尽量减少控制点，控制点越多，曲线的曲率变化就越厉害

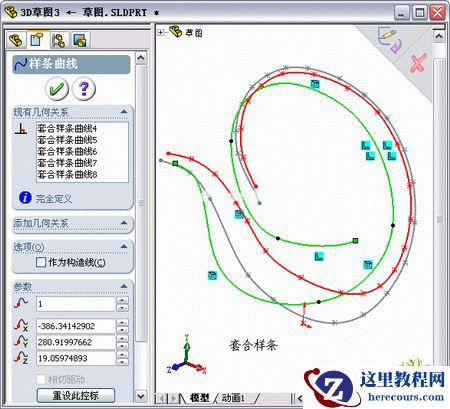

2，尽量采用一条样条，对于由多段曲线连接的，各段曲线之间先设置彼此相切，然后用套合样条工具套合一下，以保证曲线质量

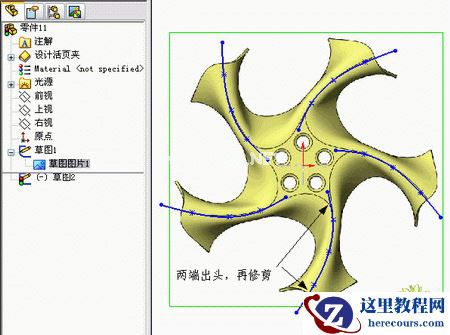

3，绘制样条曲线时，为了更好的控制曲线走向 在两个端点处留出足够多的延伸段，然后再修剪掉



工艺茶壶的草图prt

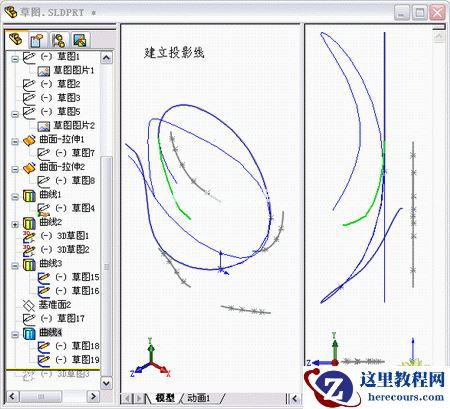

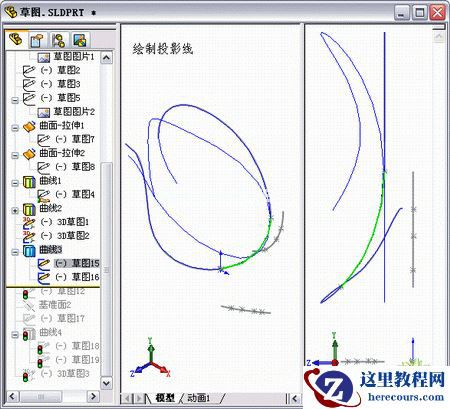

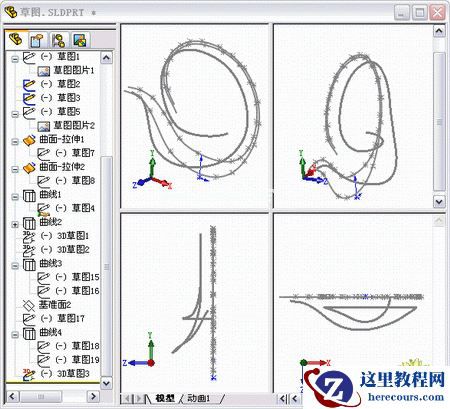

图解应该很详细了，放上prt，仅供参考，当然这个3D线还有很多建立的方法
