SolidWorks Simulation在电机安装支架设计中的应用

    前言：
    悬臂支架是一种比较常见的电机安装支架，电机型号不同，支架的结构与力学性能也不相同。为了提高产品的研发速度和使用的安全性，我们采用当今主流的CAE三维分析软件对支架进行力学分析替代传统的样品试验，设计效率与准确性大为提高。
    1.电机与支架的安装图样
    两幅图中分别显示了电机与支架在整个产品中的安装位置，其中电机为低速交流电机，重量为49KG。


    2．支架实体的建立与力学分析
    2．1支架零件实体的建立
    根据实际生产的要求，支架由数个板材焊接而成，零件尺寸由产品的总体尺寸来设计，材质选择Q235普通碳钢，材料参数见下图。

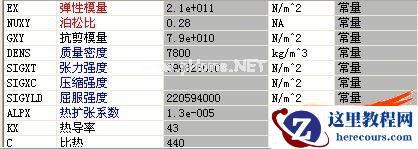

材料参数图

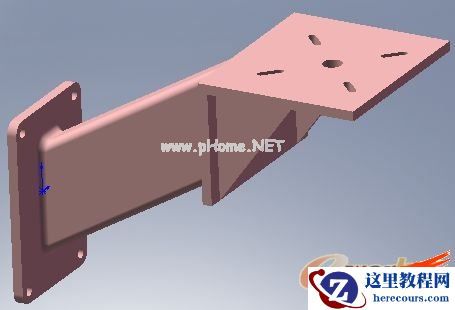

支架零件图
