1 螺纹孔的参数化设计
螺纹加工是工厂中最常见的一道加工工序，螺纹副也是加工图样中最常见的结构，工程技术人员在设计绘制加工图样时，需要反复的查找与绘制螺纹图样，这样大大减慢了设计的速度。异形孔向导
是solidworks软件针对各种加工孔设计编制的一种工具，它可以对各种型号的孔进行参数化的设计并绘制详图，为工程技术人员节省了宝贵的时间。
1．1 首先绘制一块平板为接下来螺纹孔的参数化设计做好准备。
1．2 利用solidworks中的异形孔向导工具对平板进行钻孔
操作过程：
（1）在将要钻孔的平面绘制定位草图，方便钻孔时的定位
（2）点选
图标，选好将要钻孔的类型与大小后按照定位草图来放置螺纹孔。

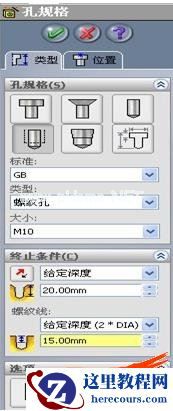

我们选择钻M10的螺纹孔，孔深为20，螺纹深度为15。如图所示
图1

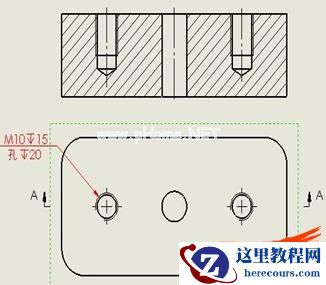

图2
观察图2我们可以清析的看到，三维设计中应用异形孔向导工具钻出的孔在二维图中可以清楚的显示螺纹的大径和小径，完全符合我国作图标准。
2． 螺纹副的参数化设计
2．1 首先我们利用solidworks标准零件库调出一个螺钉，用这个螺钉与钻了螺纹孔的平板组成螺纹副。
利用设计库来调取标准零件

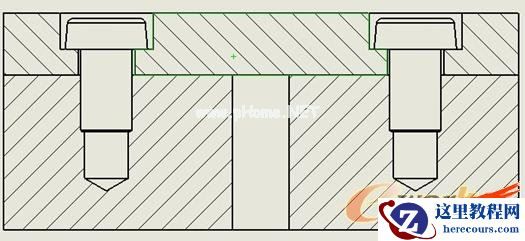

2．2我们将平板零件，螺钉，连接板组装成一个装配体，将其保存后转入到二维图中，这时我们会发现一个问题，请看下图。

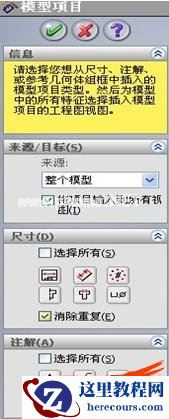

我们发现装配图中并没有我们常见的螺纹装饰线，并不能表达出这是一组螺纹副，所以这是一张不准确的图。碰到这类问题，我们可以通过点击插入选择模型项目工具来解决。
修改确认后，我们会发现装配图发生了改变，它能够正确的反映出螺纹副的结构了。
总结：利用solidworks对螺纹副进行参数化的设计并可以随时对其进行修改，使得怎个设计过程简单方便，有利于加快设计速度，提高工作效率。
