副标题#e#  0 引言
    产品设计本身的优劣性对产品质量、综合性能起着决定性作用。SolidWorks是一款优秀的基于Windows/NT/XP环境下的二维造型软件，具有强大的3D实体建模、生成装配体等功能，该软件支持参数驱动，同时能运用仿真和渲染演示产品。
    本文在对回油阀的结构设计思路和实现方法进行了分析的基础上，基于SolidWorks平台对回油阀阀体进行了建模和装配体设计。
    1 设计思路及实现方法
    1.1回油阀的设计思路

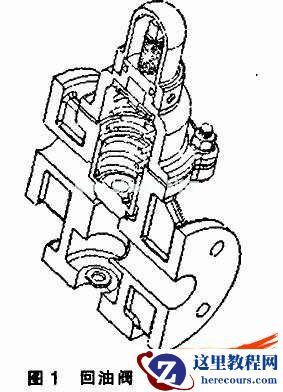

    阀体零件是一个箱体类零件，其结构形状较为复杂。该零件具有一个前后对称的对称面，局部结构中上下连接板具有对称性，进油口及溢流口连接板结构相同，进油孔与滋流孔的尺寸一致，造型设计中应保证这些设计要求。其结构见图1.
    1.2回油阀设计实现方法


    1.2回油阀设计实现方法

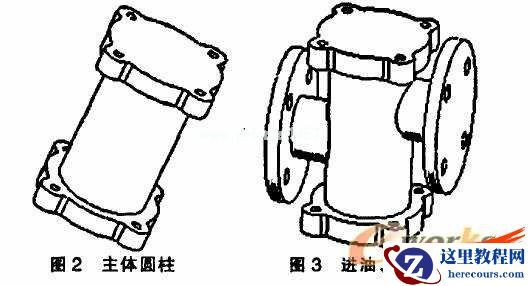

    由于回油阀的结构形状比较复杂，因此其绘制过程要十分注意结构的分解方法及顺序。阀体零件的设计思路见图2至图5。
