副标题#e#    目前，机械设计已从二维发展为三维动态结构设计。SolidWorks是当今最为流行的三维CAD软件之一，具有基于特征、参数化、实体造型等特点，通过它可以进行零件设计和三维虚拟装配。结合运用与之无缝集成的运动仿真软件COSMOS/Motion、有限元分析软件COSMOS/Work来设计分析零部件及整机装配，可大大提高设计效率。

    我所从黑龙江引进悬挂式亚麻拔麻机进行试验，为了解决拔麻机与配套动力的连接问题，采用SolidWords对前悬挂装置进行设计与分析。

    1拔麻机的结构和原理

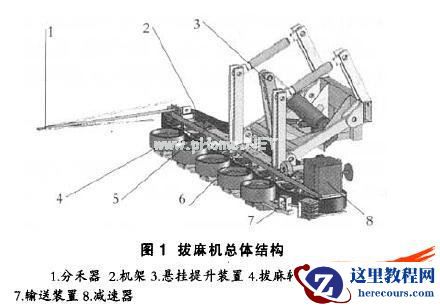

    悬挂式拔麻机主要由机架、变速箱、主动轮、拔麻带、压紧轮、输送装置、悬挂提升装置、拔麻装置等组成(图1)

主动轮和被动轮分别安装在机架两端，拔麻带缠绕在主动轮和被动轮上，机架上的变速箱输出轴与主动轮相连，拔麻轮通过支架和机架相连，压在拔麻带外侧。一组压紧轮与拔麻轮相错位安装在机架上，压紧轮安装在拔麻带内侧。输送装置由两个带轮和输送带组成，安装在机架一侧，将拔掉的麻落向机具一侧输送后在地面形成连续的铺条。

    2前悬挂架的结构与建模

    采用SolidWorks对拔麻机进行三维建模和装配。根据设计要求，拔麻机在运输状态下需提升到一定的高度，在工作状态下要求拔麻轮底端离地95 mm，并保证机具水平。设计采用液压油缸控制机具的升降、平行四边形机构保证机具升降时保持水平。
