副标题#e#    SolidWorks 是美国 Windows 原创的三维立体设计软件。它具有独特的特征管理树，可以进行草图绘制，构建零件模型，实现由零件自动生成工程图和装配图。SolidWorks 包含有各种功能的插件：高级渲染软件 PhotoWorks、特征识别FeatureWorks、动画制作 Animator、管道设计Toolbox 和齿轮设计 Gear 软件包。

    基于 SolidWorks 的齿轮设计软件对变位齿轮进行分析与设计是该文的讨论核心。

    1 变位齿轮

    在齿轮加工过程中，为了防止用标准刀具切制齿数较少的齿轮而发生根切现象，通过改变刀具与轮坯的相对位置来切制齿轮，避免了齿轮加工中的根切，这种方法就是所谓的变位修正法，利用这种方法加工的齿轮即为变位齿轮。

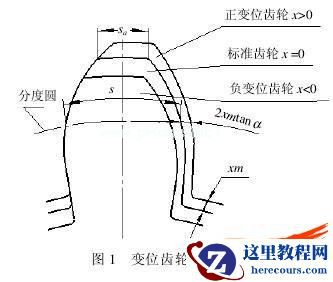

    变位齿轮的应用可以解决如下问题：① 用范成法加工齿轮时，当被切齿轮齿数 z﹤zmin时，避免发生的根切；② 在中心距 a~≠a＝1/2m∑z的情况下实现正确啮合；③ 提高齿轮传动的承载能力，减少或均衡齿面的磨损以提高传动使用寿命；④ 满足某些特殊要求，如增大重合度等。加工变位齿轮时，刀具由切制标准齿轮的位置沿径向从轮坯中心向外移开的距离用 xm 表示，m 为模数，x 称为径向变位系数。x＞0 为正变位齿轮，x＜0 为负变位齿轮，x=0 为标准齿轮，3 种不同的齿轮齿形关系如图 1 所示。变位齿轮的几何尺寸：

    齿顶高 ha=（ha*+x）m，（ha*为齿轮的齿顶高系数）
    齿根高 hf=（hf*-x）m, (hf*为齿轮的齿根高系数)
    齿厚 s=（π/2+2xtanα）m（s 为齿轮分度圆上的轮齿厚度，图 1）
    齿槽宽 e=（π/2-2xtgα）m


    可见变位系数对齿轮齿形的影响是不能忽视的。当 x＞0 时，正变位齿轮的齿厚 s 加大，齿顶高增大，齿根高减少；x＜0 时，负变位齿轮的齿厚 s 变薄，齿顶高减少，齿根高增大。为了直观地反映变位系数对齿形变化的影响，以SolidWorks 软件为平台，研究和设计直齿变位齿轮是问题的核心。
