基于SolidWorks的钣金件立体展开放样

来源：这里教程网时间：2026-02-17 10:48:56 作者：

副标题#e#    钣金件的展开放样，传统的方法有作图法、计算法以及在计算法基础上产生的系数法。本文利用SolidWorks软件对钣金件进行辅助放样，具有放样准确，成形后零件精度高等优点。SolidWorks软件是第一个基于Windows开发的三维CAD尺寸驱动式机械设计系统，易学、易用且功能强大，近几年在工程设计领域得到广泛使用。它的主要功能是零件三维造型设计、装配设计、图样生成。在钣金件展开放样领域利用SolidWorks软件，是其功能的一项拓展，该软件提供了利用3D草图命令直接绘制3D草图的功能，在友好的用户界面下，象绘制线架图一样，在空间直接画草图，这一功能是该软件的一项特色，在主流实体造型领域内是独一无二的，笔者充分利用这一命令同时借助其他命令，如2D草图、添加"几何关系"、"参数几何体"等，按照零件的实际尺寸，很容易绘制出零件的空间线框图。在此基础上利用软件尺寸驱动功能，对零件的几何构成线段进行"智能标注"计算，直接准确计算出各线段的长度。为钣金件的展开放样提供了准确的数值。相对传统的作图法、计算法等，该方法准确、快捷，可节省大量的时间。尤其在对复杂钣金件展开放样方面，其优势更为明显。本文以较为复杂的方圆连接管、方矩锥管为例，详细介绍该类钣金件立体放样过程。

    1 天圆地方管件的展开放样

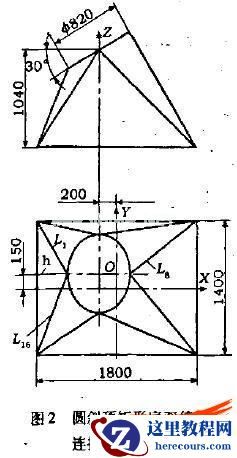

    天圆地方是常用的工程管件，可以用作方管和圆管之间的连接。按照方管和圆管之间相对位置，有正心方圆连接管、双偏心方圆连接管等，如图1所示为工程实际中较为复杂的圆斜顶矩形底双偏心连接管。圆顶和底面有一定的夹角。上顶圆的圆心和矩形中心不同心。如果采用传统的计算法，就要对该类型的管件查找相对应的公式，计算出立体几何线段的长度，然后进行平面放样。天圆地方的形式不一样，计算公式也不一样。利用SolidWorks软件对钣金件进行辅助放样方法，可适用各种形式的天圆地方管件。

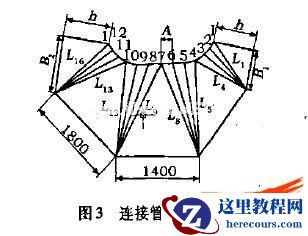

    以图1所示圆斜顶矩形底双偏心连接管为例，说明其立体放样过程，其他方圆连接管均可按照此方法进行放样。
