1离心机转子系统

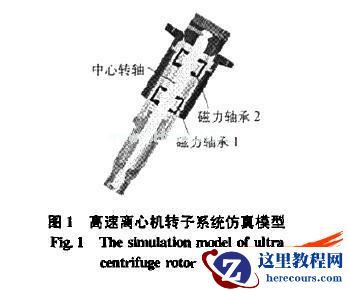

离心机的提纯精度受转子转速的限制，而轴承的承载能力又是选用高性能的动力驱动设备的一个瓶颈条件。由于传统的滚动轴承承载能力有限，以期离心机的转子系统能达到更高转速，用永磁轴承来替代传统的滚动轴承，是解决该问题的一个具有研究潜力的方法。用永磁轴承支撑的离心机转子主轴系统如图1所示。永磁轴承的结构具有径向和止推的双向作用。根据目前国内外对磁性材料的研究，永磁轴承的定子和转子材料选用稀土钕铁硼（NeFeB）高强度的永磁材料。
2离心机永磁轴承试验仿真系统
离心机永磁轴承试验仿真系统是离心机中永磁轴承的结构设计与性能分析的模拟试验系统，利用仿真技术和程序设计开发工具，对所设计的永磁轴承进行有效试验仿真，为永磁轴承的设计提供依据。离心机磁轴承试验仿真系统包括:人机交互接口、结构设计、仿真分析、结果处理4个部分。结构设计中又包括零部件设计、装配体设计和工程图3个部分。该仿真系统的设计是以永磁轴承零部件和装配体为研究对象，它也是有限元分析和虚拟样机试验的基础。因此，轴承零部件模型的建造与装配至关重要，直接影响永磁轴承的静动特性分析，是离心机永磁轴承仿真系统的关键技术。

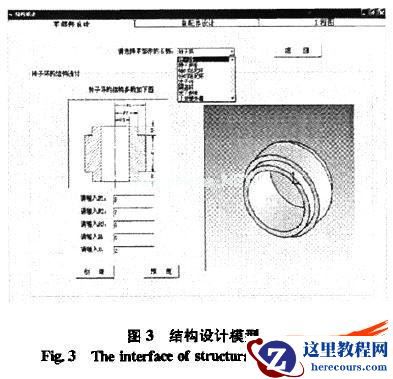

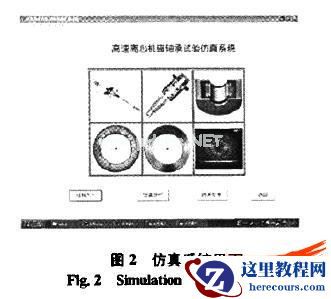

该试验仿真系统具有良好的人机交互界面，如图2所示。进入到仿真系统的结构设计模块，用户只需要输入结构的参数，系统便可以自动建模，如图3所示。
