通过以下的设定我们可以让格式的转换变得更完善。

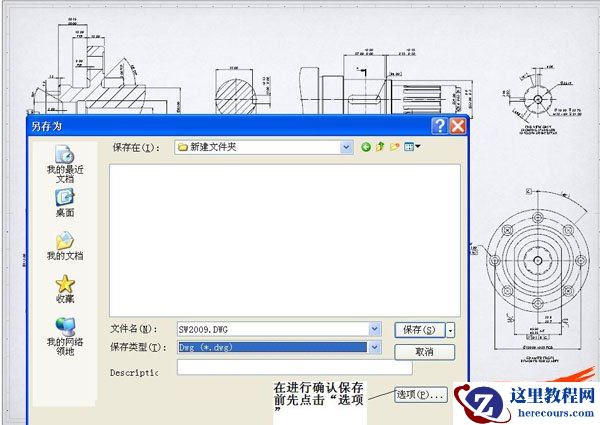

1、在确认保存之前点击“选项”

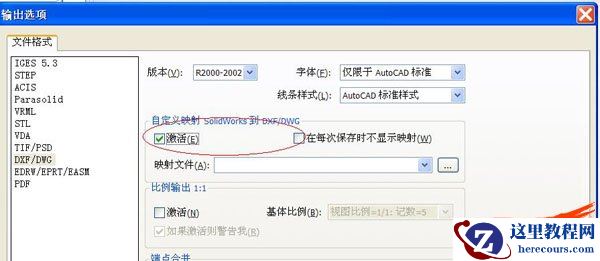

2、在弹出窗口中选择“激活”

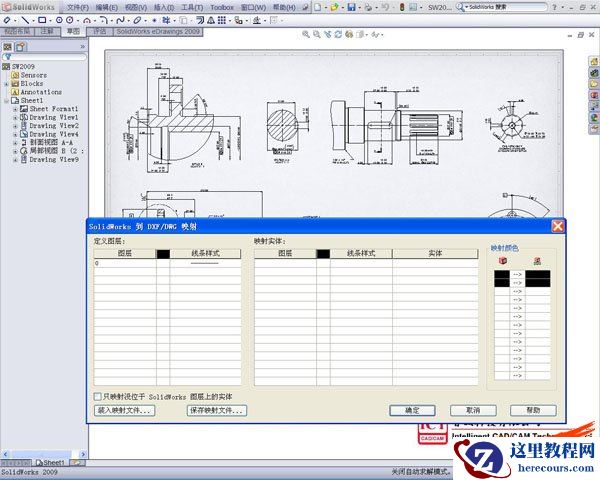

3、然后在点击“确认”—“保存”后就会弹出“SolidWorks到DXF/DWG映射”窗口

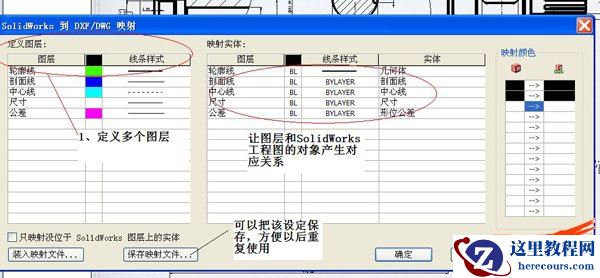

4、根据具体的需求设计图层，注：最好要做一个映射文件的保存，不然的话设置好的内容就会只能用一次。

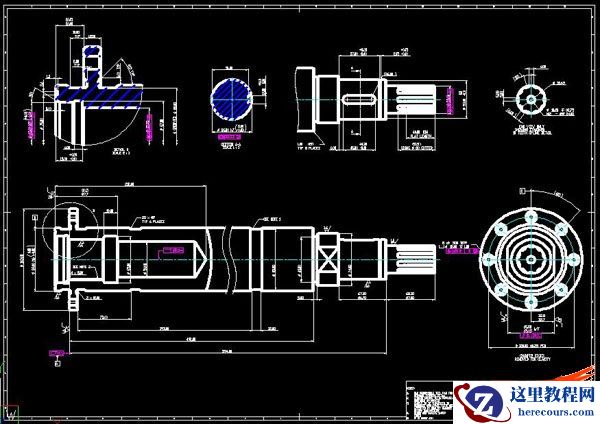

5、点击“确定”后就可以进行有效的图层管理
