§12. 概述
筋概述
筋是从开环的草图轮廓生成的特殊类型的拉伸特征。它在轮廓与现有零件之间添加指定方向和厚度的材料。您可以使用开环的草图实体生成筋特征。
1、可以使用开环的草图实体生成筋特征,软件将草图延伸到相 邻的曲面
2、可以由多条不连续的线段生成筋。
3、若要使用单个或多个开环的草图实体生成筋特征，您需要在 PropertyManager 中指定以下各项：
选择拉伸方向
●垂直于草图 - 按照草图的方向
●平行于草图 - 沿着基准面平行于草图延伸
选择延伸类型：
●自然 - 按照筋的草图中的曲线延伸
●线性 - 从筋的草图以线性方式延伸 您仍然具有用于筋的厚度、反向和拔模条件相同选项。
使用开环或闭环草图生成筋：
§12.1 垂直于草图的筋特征

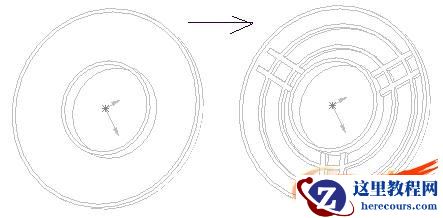

我们给零件添加筋特征。我们的零件如下图：
步骤：
1、定义筋的高度。做一个offset平面，该平面和就是筋的高度定义。
2、选中筋平面，开始草会，我们首先做三个径向的加强筋。
3、在草图的尺寸上，只需添加筋的位置定义即可。
4、点击<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />
