柔性零件设计

柔性零件设计——丘比特神箭
    做了一个简单的弓箭。在保证材料长度的情况下动起来
    希望大家有兴趣对柔性材料的设计讨论一下，这里使用弧长约束和关联设计实现直线和圆弧的柔性设计。

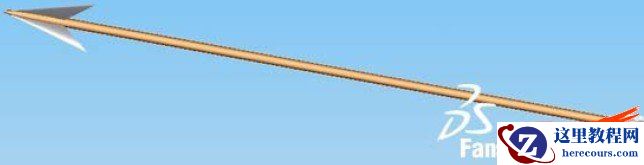

    第一步：随意建立一个箭，最好圆箭杆来方便装配


    第二步：新建零件，建立弓的基本草图。注意圆弧使用长度约束，就是激活约束尺寸后，先点弧两端再点弧本身。而弧的半径不约束，拖动可以达到以下效果。
    然后通过引用草图的办法分别建立弓和弦

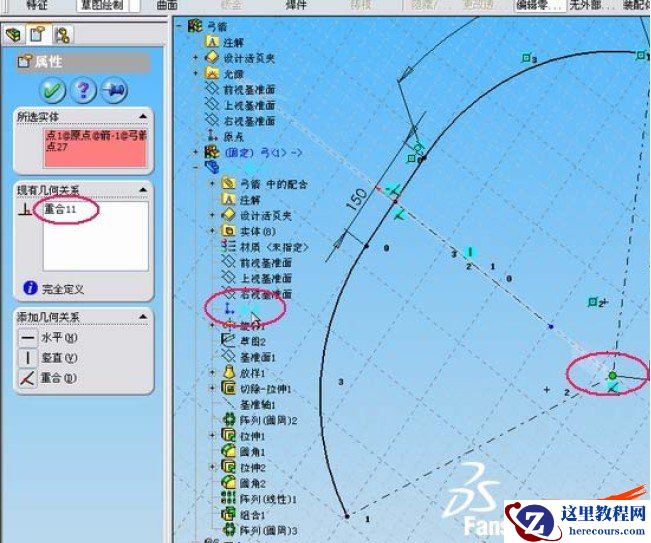

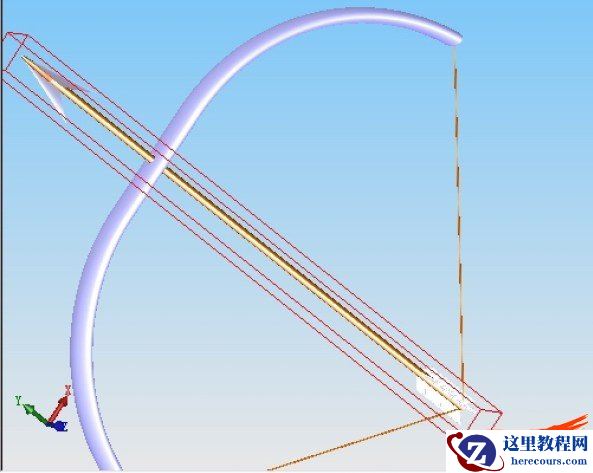

    第三步：装配，只添加同轴约束。然后在装配体下编辑弓零件中上一步建立的草图，并添加拖拽点与箭杆的重合关系。如下：

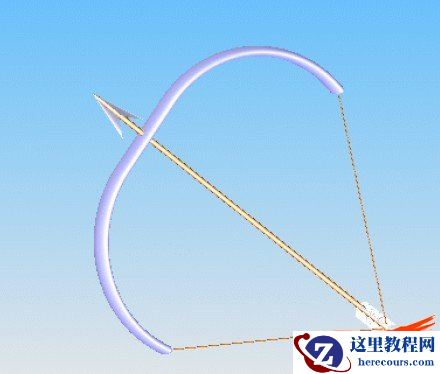

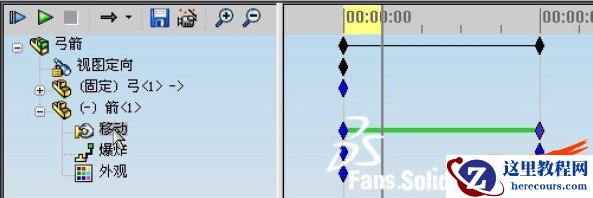

    完成了，在Aminator下拖动箭的时间杆，并拖动箭。保存，然后播放。看看效果吧。
    注：如果需要箭射出，则在箭底端添加第三个零件。有兴趣玩玩吧
    总结：此柔性零件主要是通过——弧长约束、关联设计和动画插件——的最基本功能的组合应用达到目的，方法不难。可以用来设计一些弹性零件，比如插座啦，销簧啦等等。
