Solidworks如何绘制篮球的详细基础教程

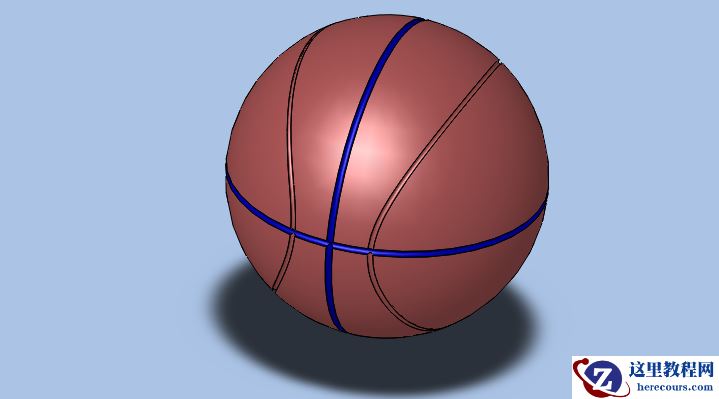

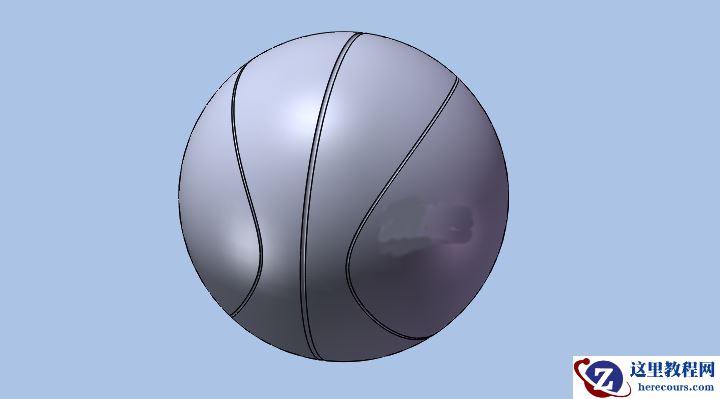

最终结果如下。

方法：

1.新建文件。

2.点击【旋转凸台/基体】,创建直径为240的球体。

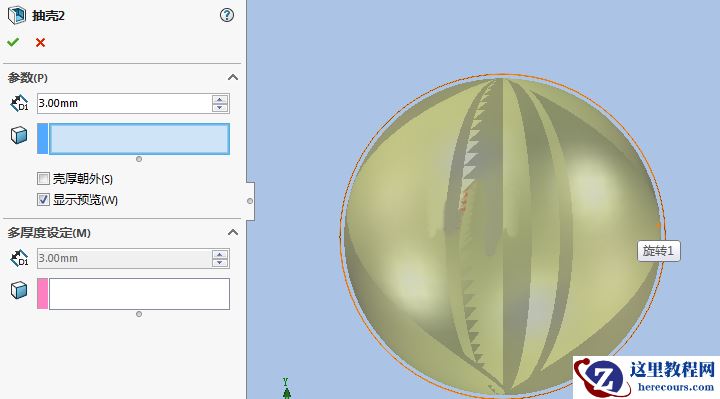

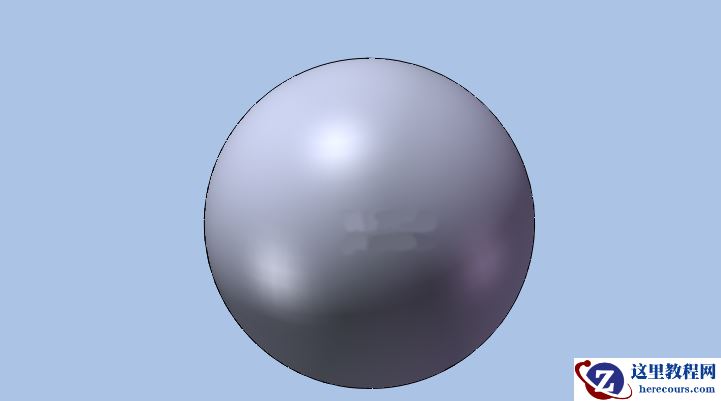

3.对球体进行抽壳。

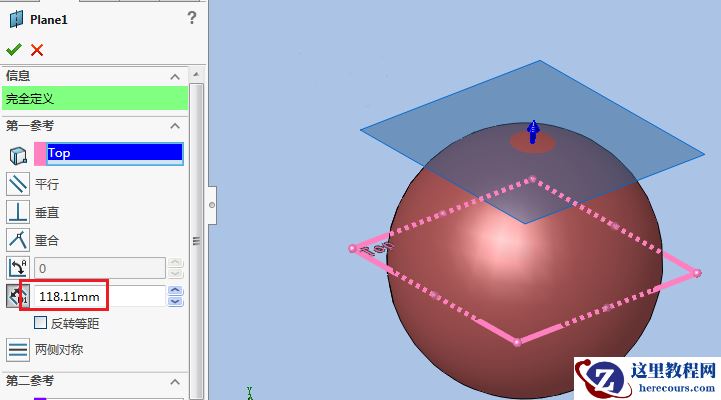

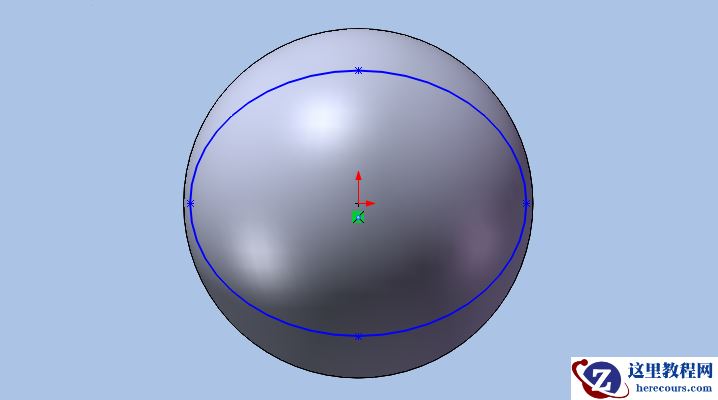

4.创建Plane1，如下图所示。

5.点击【旋转切除】，旋转RIGHT平面桌位草绘平面绘制如下的截面。

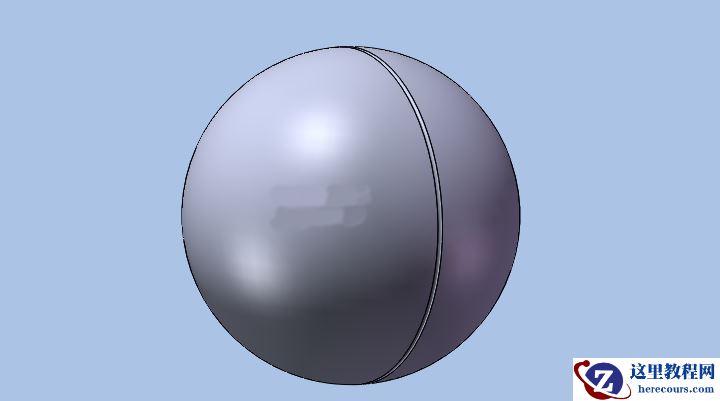

切除后如下图所示。

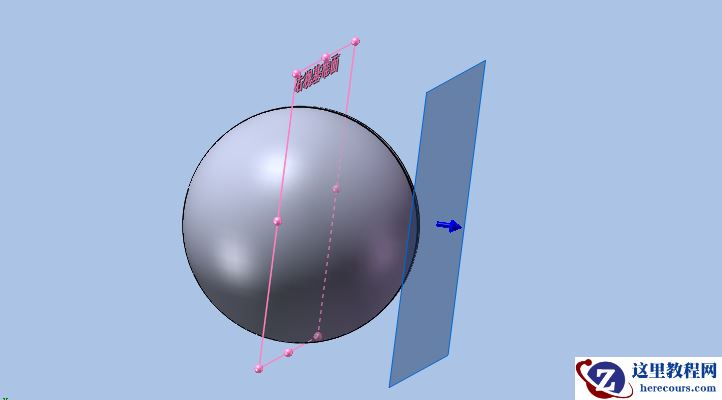

6.以平行FRONT平面，大于圆球半径的任意距离创建基准平面Plane2并在该平面上绘制一个略小于圆球体的椭圆轮廓，如下图所示。

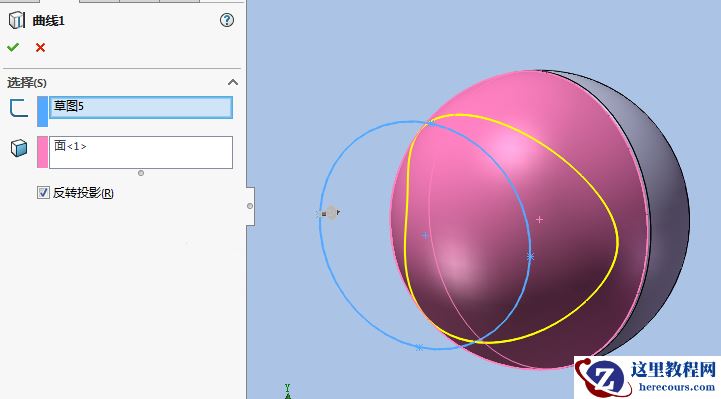

7.将椭圆进行投影。

8.点击草绘，TOP平面绘制如下的截面。

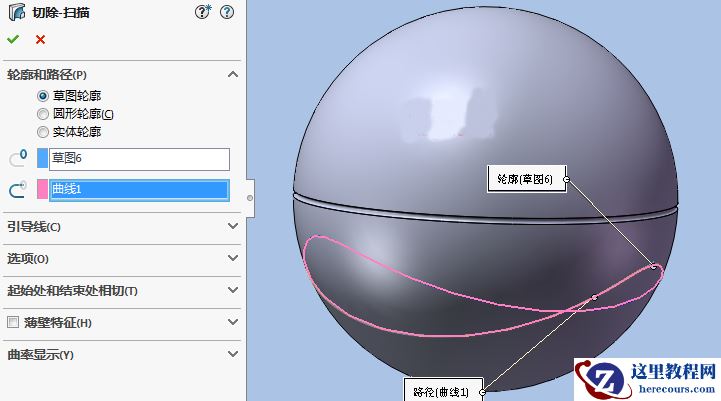

9.点击【扫描切除】，依次选择上一步的草绘截面和投影轨迹。

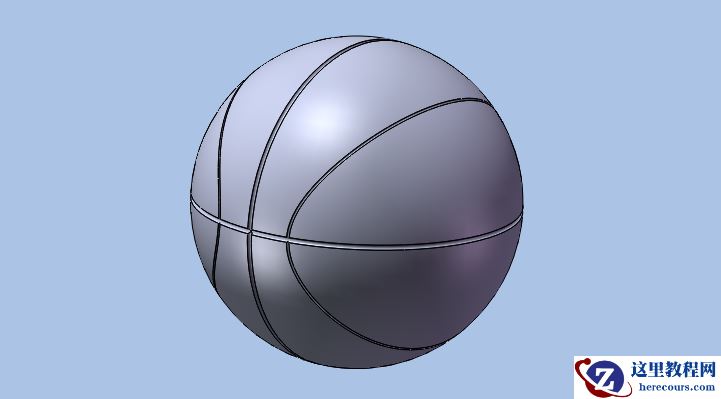

完成后如下图。

10.将扫描切除特征进行镜像。

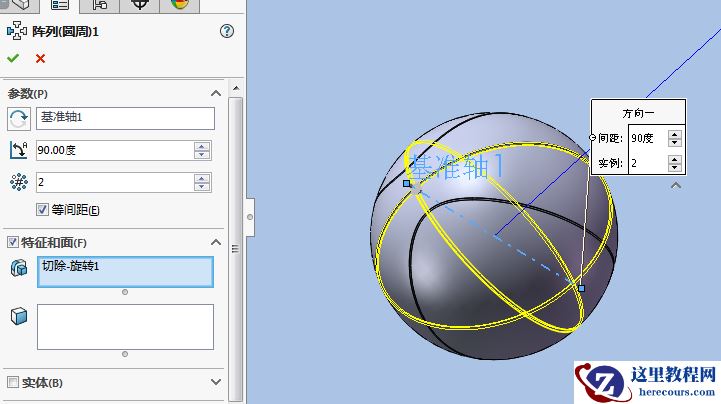

11.将旋转切除特征进行圆周阵列。

12.完成。
