AutoCAD教程：长方体和圆角命令的运用

【AutoCAD三维建模 07 】—长方体、圆角

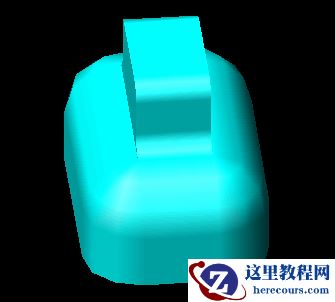

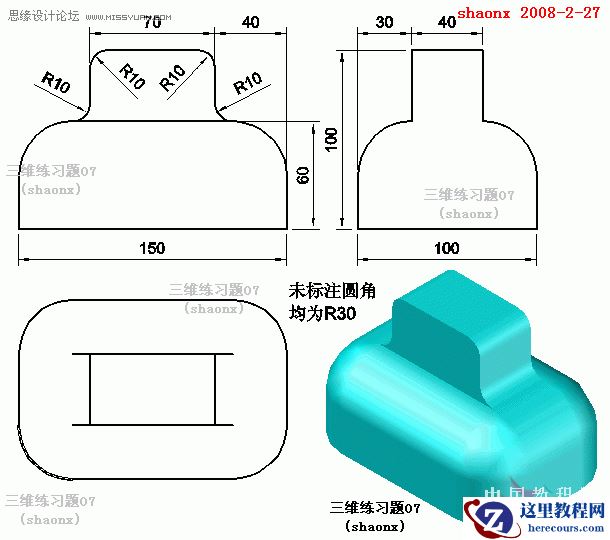

【三维练习题07】

本题主要是介绍：
1、在三维实体命令“长方体”的运用。
或用“矩形”拉伸成三维实体。
2、圆角命令的运用。

下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

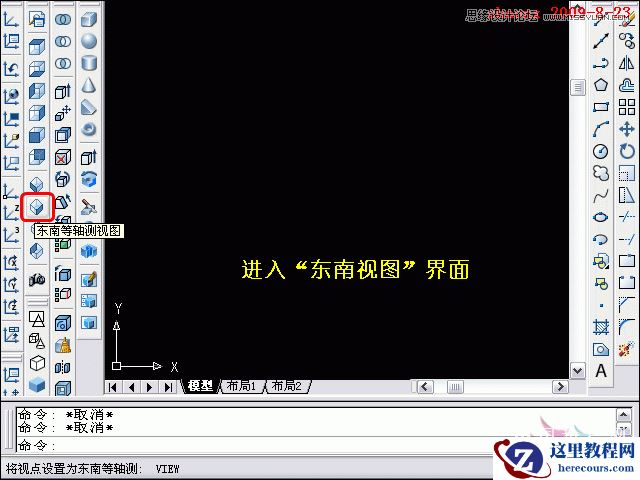

1、制图开始，打开CAD，点击“东南等轴测视图”按钮，进入“东南视图”界面。

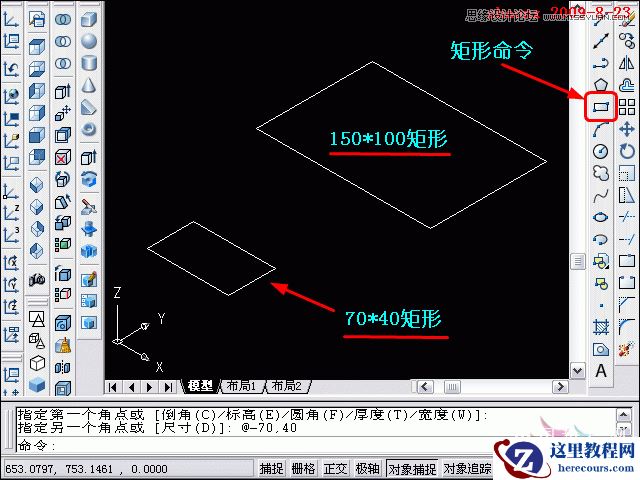

2、在三维界面里，点击“矩形”命令，画一个150*100的矩形和一个70*40的矩形，如下图：

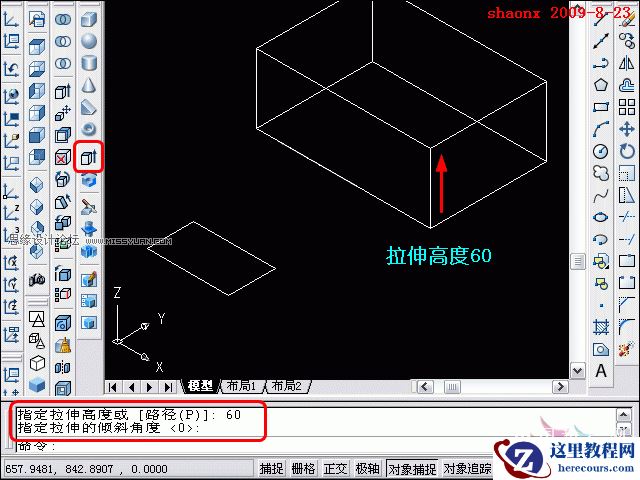

3、接着进行“拉伸”，先拉伸大的矩形，拉升高度为60，倾斜度为0。

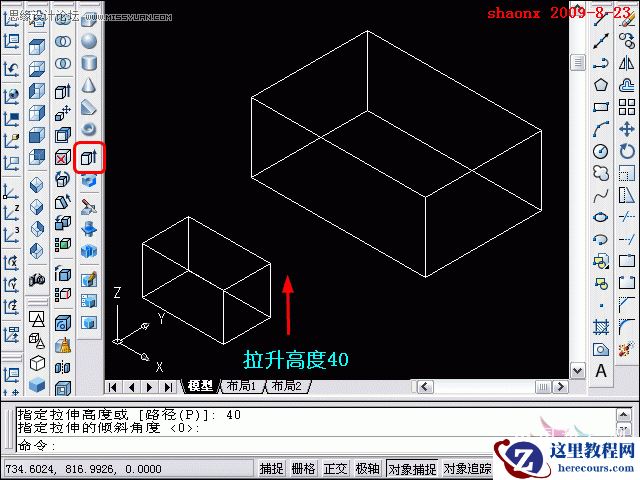

4、再拉伸小的矩形，拉升高度为40，倾斜度为0。

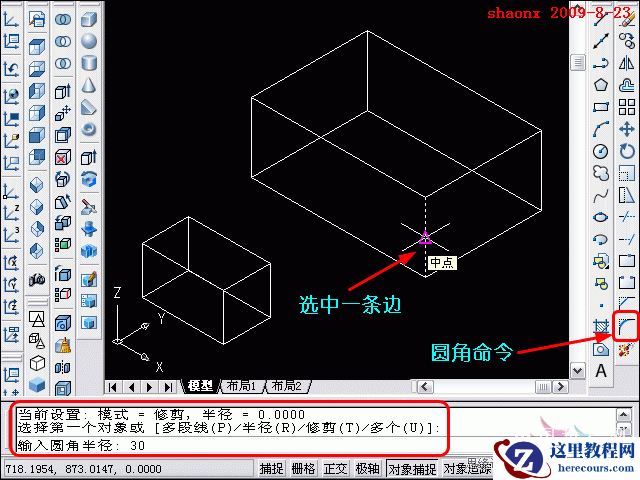

5、对大的矩形做圆角操作，点击“圆角”按钮，选中需要做圆角的任意一条边，再输入圆角的半径30。

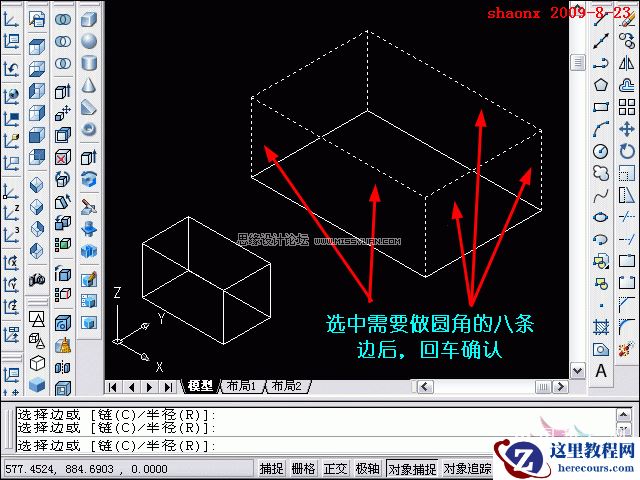

6、对需要做R30圆角的八条边依次选中，全部选中后回车确认。

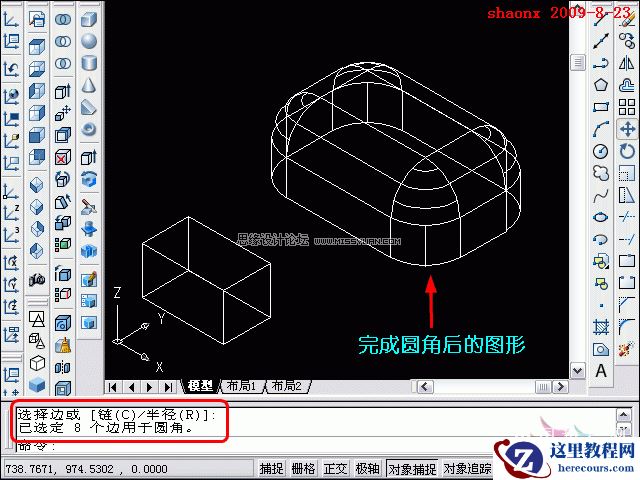

7、下图就是完成圆角后的图形。
