AutoCAD三维建模教程:三通管的制作过程

来源:这里教程网 时间:2026-03-02 10:01:03 作者:

效果图:

AutoCAD三维建模教程:三通管的制作过程

 制作过程:

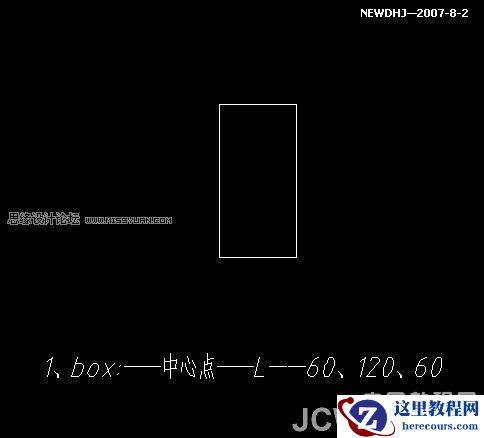

1、box:——中心点——L——60、120、60

AutoCAD三维建模教程:三通管的制作过程

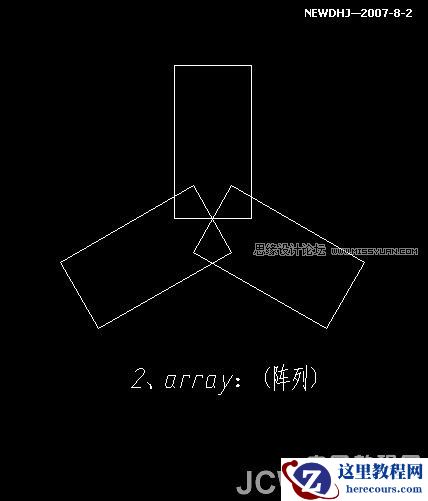

2、array:阵列

AutoCAD三维建模教程:三通管的制作过程

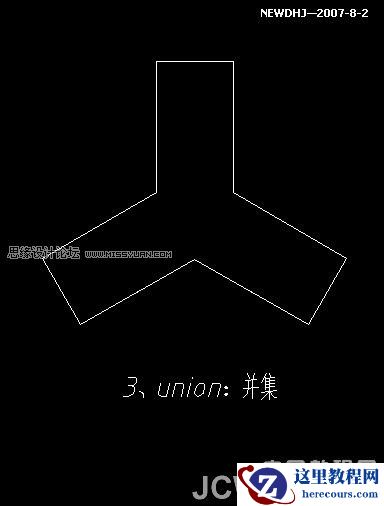

3、union:并集

AutoCAD三维建模教程:三通管的制作过程

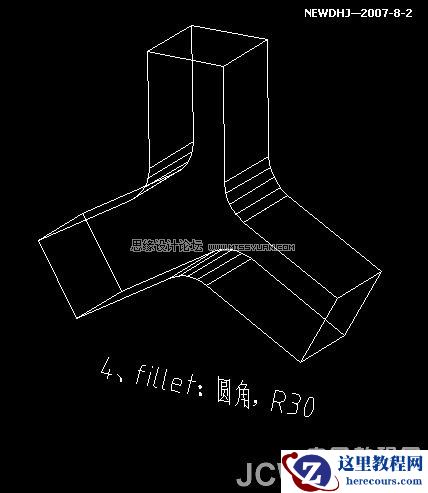

4、fillet:圆角,R30

AutoCAD三维建模教程:三通管的制作过程

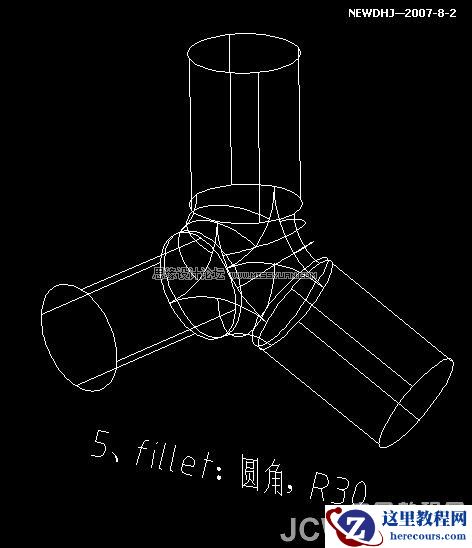

5、fillet:圆角,R30

AutoCAD三维建模教程:三通管的制作过程

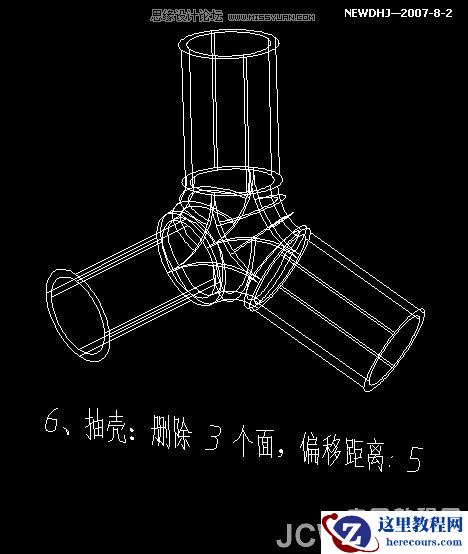

6、抽壳:用点击“自由动态观察”转动,删除 3 个面,偏移距离: 5

AutoCAD三维建模教程:三通管的制作过程
