AutoCAD教程：三维旋转、实体移动工具讲解

【AutoCAD三维建模13 】—三维旋转、实体移动

本题主要是介绍：
1、三维实体分几部绘制。
2、三维旋转命令的应用。
3、实体绘制后的移动、并集、差集。

下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

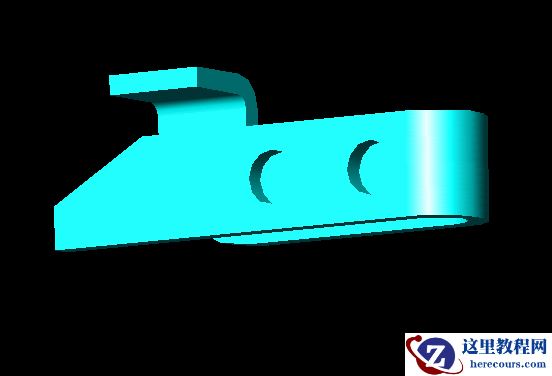

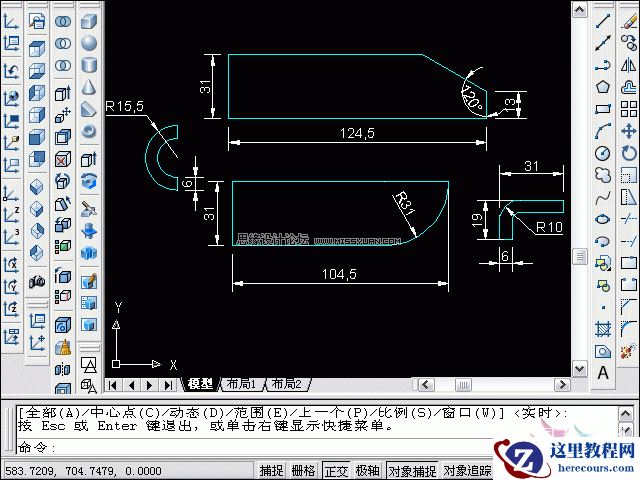

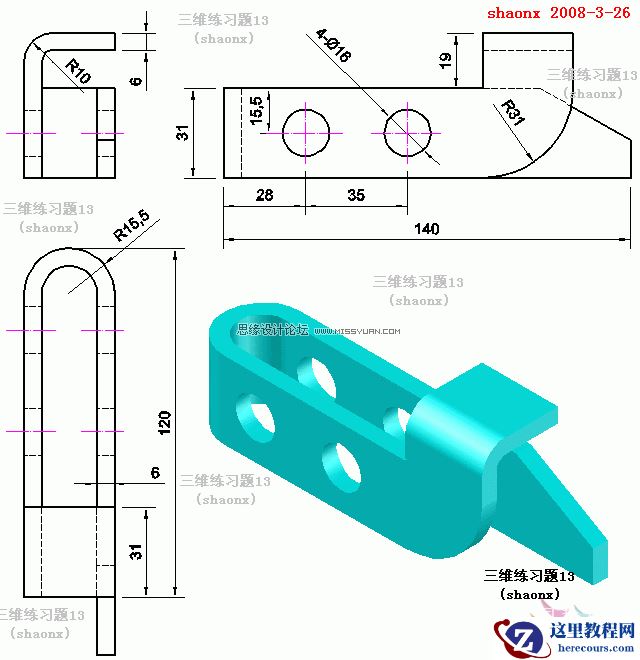

1、参照题目三视图中的尺寸，画好如下图所示的四部分图形，并做成四个面域。

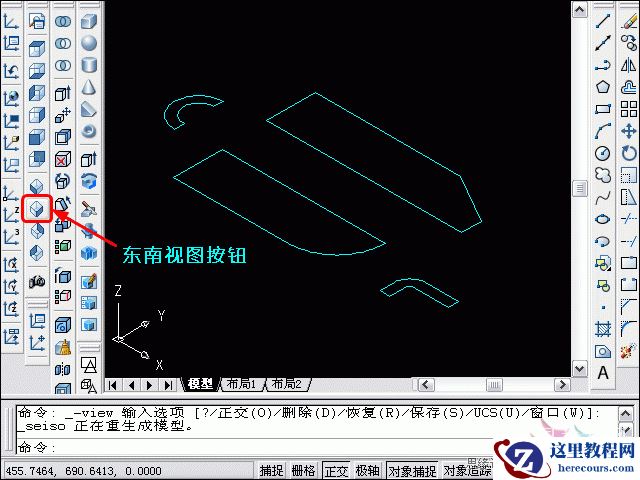

2、平面图形画好后，点击“东南等轴测视图”按钮，将界面转到东南视图。

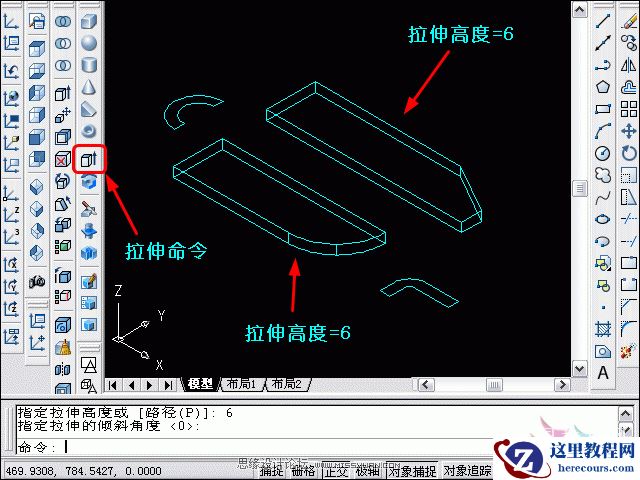

3、用二维转三维的“拉伸”命令，先将两块大的面域拉伸成三维实体，拉升高度为6，倾斜度为0。
