    针对RAC中一些启动故障，常常是与GPNP相关的问题，在这篇文章中，我将解释什么是GPnP配置文件以及它如何被群集件使用，并且通过小小实验来进行常说的修改GPNP文件。
什么是GPNP？    GPNP配置文件是位于GRID_HOME / gpnp / <主机名> / profiles / peer中的一个很小XML文件profile.xml。 它被用来建立一个节点的正确的全局属性。 每个节点都会维护GPNP配置文件的本地副本，并由GPnP Deamon（GPnPD）维护。
GPNP文件包含什么？    GPnP Profile用于存储启动Oracle Clusterware所需的必要信息，如SPFILE位置，ASM DiskString等。
- 集群名称
- 网络分类（Public/Private）
- 用于ASM的存储：SPFILE位置，ASM DiskString等
- 数字签名信息
什么会更新GPNP文件？GPNPD守
护进程在以下期
间会同步配置文件的更改，比如 安装或更新
软件
时。
每当使用以下工具对群集进行更改时会更新GPNP文件
• oifcfg（更改网络），
• crsctl（更改voting disk的位置），
• asmcmd（更改ASM_DISKSTRING，SPFILE位置）等d
集群软件如何使用GPNP文件？

   在11g R2 RAC中，仲裁盘存储在ASM磁盘组上。但是在ASM 挂着之前，CSSD需要仲裁文件。在其启动时，CSSD将扫描gpnp profile xml文件中指定的所有设备的设备头，并标记出“DiscoveryString”，其中包含asm_diskstring参数的值。

    启动群集件时访问仲裁盘，如果仲裁盘在ASM上，则从GPNP配置文件（<orcl：CSS-Profile id =“css”DiscoveryString =“+asm”LeaseDuration =“400”/>）读取此信息，即使此时ASM未启动，集群使用kfed来读取仲裁盘。

    接下来，群集件会检查所有节点是否具有更新的GPNP配置文件，并根据GPNP配置加入群集。当节点启动/添加到群集时，启动节点上的群集件软件会启动GPNP AGENT, GPNP AGENT 会进行以下动作：

•如果已经是群集的一部分，GPNP AGENT将读取该节点上的现有配置文件。

• 如果将节点添加到群集，GPnP代理使用多点传送协议（由MDNS提供）在另一个现有节点上找到AGENT，并从该代理获取配置文件。

    接下来，CRSD需要读取OCR来启动节点上的各种资源。如果OCR 在ASM 上，便需要先找出ASM SPfile的位置，此时会优先搜索GPNP profile。

    当从GPNP profile中找到位置时，是从ASM磁盘头中获取相关信息，一下模拟这一过程。


在这里，以下显示包含spfile
文件所在的磁盘(spfflg
不为空)
[grid@rac1]$kfed read /dev/asm-diskb | grep -E 'spf|ausize'
kfdhdb.ausize:                  1048576 ; 0x0bc: 0x00100000 <<<<<1M
kfdhdb.spfile:                      437 ; 0x0f4: 0x000001b5 <<<<offset 437
kfdhdb.spfflg:                        1 ; 0x0f8: 0x00000001 <<<<个数1从上面可以可以看出：
     设备 /dev/sdb3 包含了一个 ASM spfile (spfflg=1).
    这个ASM spfile 位于磁盘偏移量437位置 (spfile=16)
根据分配单元大小（kfdhdb.ausize = 1M
），可以从设备转储ASM spfile

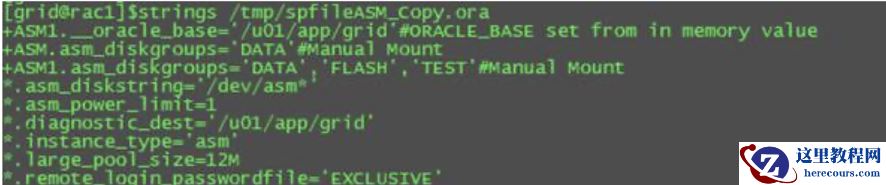

： [grid@rac1]$dd if=/dev/asm-diskb of=/tmp/spfileASM_Copy.ora skip=437  bs=1M count=1
1+0 records in
1+0 records out
1048576 bytes (1.0 MB) copied, 0.406486 s, 2.6 MB/s
修改GPNP文件的一个小实验       在这里，我修改了ASM_DISKSTRING的值，使得包含仲裁盘的ASM磁盘不包含在内，并试图在节点上重新启动crs。查看CSSD日志文件，我发现CSSD无法识别其投票文件。
   然后只能在不运行ASM的情况下修改ASM disk_string参数，并且没有可用的CSSD，此时使用gpnptool来编辑gpnp配置文件：
1

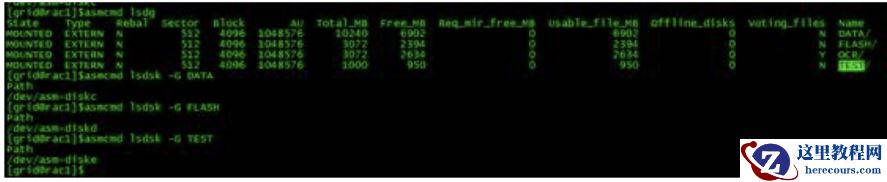

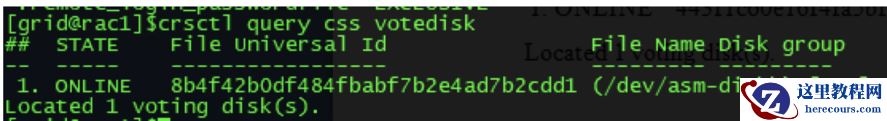

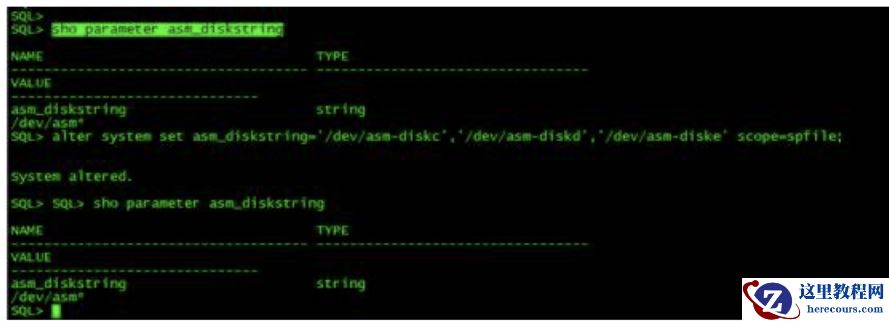

.检查仲裁盘位置2.找其他磁盘组的所有磁盘3.设置ASM_DISKTRING 的值为DATA/FLASH/TEST磁盘组下所有的盘：

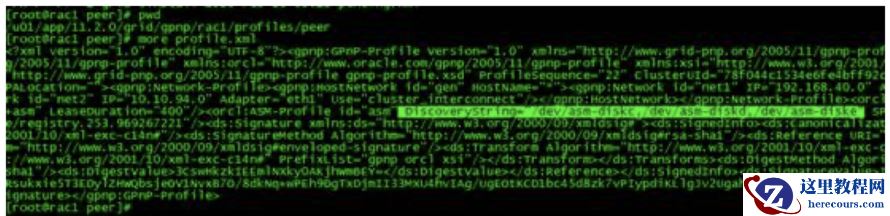

4.检查gpnp profile 中discovery string指定的磁盘,此时不包含voting disk。 DiscoveryString="/dev/asm-diskc,/dev/asm-diskd,/dev/asm-diske"
 5.重启CRScrsctl stop crs


 crsctl%20start%20 crs



6.检查到has已经启动，但其他服务无法启动
[root@rac1 peer]# crsctl check has
CRS-4638: Oracle High Availability Services is online
[root@rac1 peer]# crsctl check crs
CRS-4638: Oracle High Availability Services is online
CRS-4535: Cannot communicate with Cluster Ready Services
CRS-4530: Communications failure contacting Cluster Synchronization Services daemon
CRS-4534: Cannot communicate with Event Manager
[root@rac1 peer]# crsctl check css
CRS-4530: Communications failure contacting Cluster Synchronization Services daemon
[root@rac1 peer]#


7.检查ocssd.log%20日志

扫描discovery%20string一部分盘但未找到仲裁盘的。
2018-02-28 09:24:01.804: [    CSSD][607938304]clssnmvDiskVerify: Successful discovery of 0 disks
2018-02-28 09:24:01.804: [    CSSD][607938304]clssnmCompleteInitVFDiscovery: Completing initial voting file discovery
2018-02-28 09:24:01.804: [    CSSD][607938304]clssnmvFindInitialConfigs: No voting files found
2018-02-28 09:24:01.804: [    CSSD][607938304](:CSSNM00070:)clssnmCompleteInitVFDiscovery: Voting file not found. Retrying discovery in 15 seconds
2018-02-28 09:24:01.844: [    CSSD][610629376]clssscSelect: cookie accept request 0x1747880
2018-02-28 09:24:01.844: [    CSSD][610629376]clssgmAllocProc: (0x7f6e10036470) allocated
2018-02-28 09:24:01.845: [    CSSD][610629376]clssgmClientConnectMsg: properties of cmProc 0x7f6e10036470 - 1,2,3,4,5
2018-02-28 09:24:01.845: [    CSSD][610629376]clssgmClientConnectMsg: Connect from con(0xdeb) proc(0x7f6e10036470) pid(6857) version 11:2:1:4, properties: 1,2,3,4,5
2018-02-28 09:24:01.845: [    CSSD][610629376]clssgmClientConnectMsg: msg flags 0x0000
2018-02-28 09:24:02.364: [    CSSD][610629376]clssgmExecuteClientRequest(): type(37) size(80) only connect and exit messages are allowed before lease acquisition proc(0x7f6e10036470) client((nil))
2018-02-28 09:24:02.366: [    CSSD][610629376]clssgmDeadProc: proc 0x7f6e10036470
2018-02-28 09:24:02.366: [    CSSD][610629376]clssgmDestroyProc: cleaning up proc(0x7f6e10036470) con(0xdeb) skgpid  ospid 6857 with 0 clients, refcount 0
2018-02-28 09:24:02.366: [    CSSD][610629376]clssgmDiscEndpcl: gipcDestroy 0xdeb
2018-02-28 09:24:06.840: [    CSSD][610629376]clssscSelect: cookie accept request 0x1747880
2018-02-28 09:24:06.840: [    CSSD][610629376]clssgmAllocProc: (0x7f6e1001d630) allocated
2018-02-28 09:24:06.843: [    CSSD][610629376]clssgmClientConnectMsg: properties of cmProc 0x7f6e1001d630 - 1,2,3,4,5
2018-02-28 09:24:06.843: [    CSSD][610629376]clssgmClientConnectMsg: Connect from con(0xe4f) proc(0x7f6e1001d630) pid(6857) version 11:2:1:4, properties: 1,2,3,4,5
2018-02-28 09:24:06.843: [    CSSD][610629376]clssgmClientConnectMsg: msg flags 0x0000
2018-02-28 09:24:07.375: [    CSSD][610629376]clssgmExecuteClientRequest(): type(37) size(80) only connect and exit messages are allowed before lease acquisition proc(0x7f6e1001d630) client((nil))
2018-02-28 09:24:07.380: [    CSSD][610629376]clssgmDeadProc: proc 0x7f6e1001d630
2018-02-28 09:24:07.380: [    CSSD][610629376]clssgmDestroyProc: cleaning up proc(0x7f6e1001d630) con(0xe4f) skgpid  ospid 6857 with 0 clients, refcount 0
2018-02-28 09:24:07.380: [    CSSD][610629376]clssgmDiscEndpcl: gipcDestroy 0xe4f
2018-02-28 09:24:11.849: [    CSSD][610629376]clssscSelect: cookie accept request 0x1747880
2018-02-28 09:24:11.849: [    CSSD][610629376]clssgmAllocProc: (0x7f6e1005a090) allocated
2018-02-28 09:24:11.851: [    CSSD][610629376]clssgmClientConnectMsg: properties of cmProc 0x7f6e1005a090 - 1,2,3,4,5
2018-02-28 09:24:11.851: [    CSSD][610629376]clssgmClientConnectMsg: Connect from con(0xeb3) proc(0x7f6e1005a090) pid(6857) version 11:2:1:4, properties: 1,2,3,4,5
2018-02-28 09:24:11.851: [    CSSD][610629376]clssgmClientConnectMsg: msg flags 0x0000
2018-02-28 09:24:12.392: [    CSSD][610629376]clssgmExecuteClientRequest(): type(37) size(80) only connect and exit messages are allowed before lease acquisition proc(0x7f6e1005a090) client((nil))
2018-02-28 09:24:12.396: [    CSSD][610629376]clssgmDeadProc: proc 0x7f6e1005a090
2018-02-28 09:24:12.396: [    CSSD][610629376]clssgmDestroyProc: cleaning up proc(0x7f6e1005a090) con(0xeb3) skgpid  ospid 6857 with 0 clients, refcount 0
2018-02-28 09:24:12.396: [    CSSD][610629376]clssgmDiscEndpcl: gipcDestroy 0xeb3
2018-02-28 09:24:16.807: [    GPNP][607938304]clsgpnp_profileCallUrlInt: [at clsgpnp.c:2104] get-profile call to url "ipc://GPNPD_rac1" disco "" [f=0 claimed- host: cname: seq: auth:]
2018-02-28 09:24:16.833: [    GPNP][607938304]clsgpnp_profileCallUrlInt: [at clsgpnp.c:2234] Result: (0) CLSGPNP_OK. Successful get-profile CALL to remote "ipc://GPNPD_rac1" disco ""
2018-02-28 09:24:16.833: [    CSSD][607938304]clssscGetParameterProfile: buffer passed for parameter ASM discovery (3) is too short, required 45, passed 20
2018-02-28 09:24:16.833: [    CSSD][607938304]clssnmReadDiscoveryProfile: voting file discovery string(/dev/asm-diskc,/dev/asm-diskd,/dev/asm-diske)
2018-02-28 09:24:16.833: [    CSSD][607938304]clssnmvDDiscThread: using discovery string /dev/asm-diskc,/dev/asm-diskd,/dev/asm-diske for initial discovery
2018-02-28 09:24:16.833: [   SKGFD][607938304]Discovery with str:/dev/asm-diskc,/dev/asm-diskd,/dev/asm-diske:
2018-02-28 09:24:16.834: [   SKGFD][607938304]UFS discovery with :/dev/asm-diskc:
2018-02-28 09:24:16.838: [   SKGFD][607938304]Fetching UFS disk :/dev/asm-diskc:
2018-02-28 09:24:16.838: [   SKGFD][607938304]OSS discovery with :/dev/asm-diskc:
2018-02-28 09:24:16.839: [   SKGFD][607938304]Discovery advancing to nxt string :/dev/asm-diskd:
2018-02-28 09:24:16.839: [   SKGFD][607938304]UFS discovery with :/dev/asm-diskd:
2018-02-28 09:24:16.843: [   SKGFD][607938304]Fetching UFS disk :/dev/asm-diskd:
2018-02-28 09:24:16.843: [   SKGFD][607938304]OSS discovery with :/dev/asm-diskd:
2018-02-28 09:24:16.843: [   SKGFD][607938304]Discovery advancing to nxt string :/dev/asm-diske:
2018-02-28 09:24:16.843: [   SKGFD][607938304]UFS discovery with :/dev/asm-diske:
2018-02-28 09:24:16.847: [   SKGFD][607938304]Fetching UFS disk :/dev/asm-diske:
2018-02-28 09:24:16.847: [   SKGFD][607938304]OSS discovery with :/dev/asm-diske:
2018-02-28 09:24:16.847: [   SKGFD][607938304]Handle 0x7f6e14135840 from lib :UFS:: for disk :/dev/asm-diskc:
2018-02-28 09:24:16.848: [   SKGFD][607938304]Handle 0x7f6e14132060 from lib :UFS:: for disk :/dev/asm-diskd:
2018-02-28 09:24:16.849: [   SKGFD][607938304]Handle 0x7f6e14136d00 from lib :UFS:: for disk :/dev/asm-diske:
2018-02-28 09:24:16.850: [   SKGFD][607938304]Lib :UFS:: closing handle 0x7f6e14135840 for disk :/dev/asm-diskc:
2018-02-28 09:24:16.852: [   SKGFD][607938304]Lib :UFS:: closing handle 0x7f6e14132060 for disk :/dev/asm-diskd:
2018-02-28 09:24:16.854: [   SKGFD][607938304]Lib :UFS:: closing handle 0x7f6e14136d00 for disk :/dev/asm-diske:









8.复制一个GPNP%20PROFILE%20文件
[root@rac1 peer]# pwd
/u01/app/11.2.0/grid/gpnp/rac1/profiles/peer
[root@rac1 peer]# cp profile.xml profile.bak


9. 删除文件中的%20oracle%20signature
gpnptool%20unsign%20-p=profile.bak


10.修改 DiscoveryString 的值gpnptool edit -asm_dis='/dev/asm*' -p=profile.bak -o=profile.bak –ovr11.重新签名profile xml文件 gpnptool sign -p=profile.bak -w=file:/u01/app/11.2.0/grid/gpnp/rac1/wallets/peer/ -o=profile.new

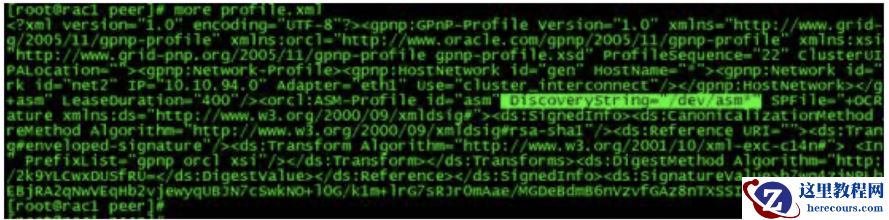

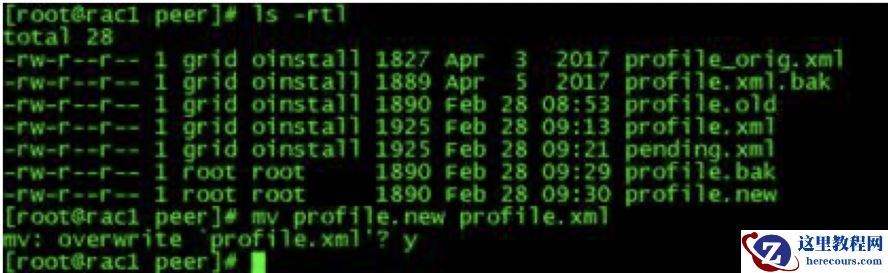

12.  move 掉原来的profile.xml .13.查看 discovery string 参数已经调整[root@host01 peer]# vi profile.xml
DiscoveryString="/dev/asm*"

14. 重启 crs 可以杀掉所有进程或使用/u01/app/11.2.0/grid/bin/crsctl stop crs -f
 crsctl start crs
