希望此文，能给想深入研究的人一点引导。

阅读此文，需要一些基础知识。

首先，对 Oracle要熟。本文是 Cache Buffers Chain Latch相关的，要求对 Buffer Cache、逻辑读相关知识点有深入的理解。

其次，要对 C语言有基本的理解，至少要能达到等级考试二级 C语言的水平。

还有，要有基本的汇编语言基础。不需要太全面。关于这点，可以参考《深入理解计算机系统》第三章，“程序的计算机级表示”。有这一章，寥寥十数页的汇编基础，已经足够了。

如果基础不好，建议补一下基础，在 IT行业混，基本的算法、数据结构、计算机原理还是要懂的。

逻辑读Cache Buffers Chain Latch（CBC Latch） Miss分析

Oracle有很多运行时信息，比如等待事件、各种资料（如 V$SYSSTAT、 V$UNDOSTAT等）视图，理解这些信息的真正含意是关键的，否则，就如同下面这则笑话。

B男问 A男，“你换了辆车，从哪儿搞的”。

A男：“昨天我在山上一个人喝酒，有一个女的开车经过，停在我旁边，脱光衣服，对我说，你可以拿走你想要的，我就把她的车开走了。”

B男：“你做的对，她的衣服你也穿不上。”

很多时候， Oracle已经脱掉了“她”的衣服，你是否只开走“她”的车。

很可惜，很多时候 Oracle给我们的提示，并非如此易懂，看下面的图：

<ignore_js_op>

有网上大神解释残局意思是：

相（想）**就快一点否则，等我马（妈）一出来就麻烦了你没士（事），但我有士（事）以后给我妈锁我在家里就很难再见面（ “将 ”被困）如果你不想我死（黑方死）就快闪

还有人说是这个意思：

女孩如果说想**快点，那男孩怎么会走？那个炮是黑方的，女方的，所以棋局的意思是黑方想**，但红方没棋子架炮，打也只能打 "相 "。翻译过来就是 :女的想**，男的没支点，只好空想。可怜的男孩纸惟有羞惭甩门而去了

这个残局的解释，网上多如牛毛，互相冲突的也不少，大家的说法莫衷一是。很多 Oracle问题，不也是一样吗。

继续八卦一下，蓝色的文字描述，“男孩 5秒看懂， 10分钟后摔门而出”。剩下的 9分 55秒在干什么。嗯，这个问题，最好有当时的 AWR报告，看一看他们当时的等待事件，我估计应该剩下的 9分 55秒，应该是在完成 I/O操作。

（注： I/O，著名 IT述语，百度百科中的解释： I/O是 input/output的缩写）。

笑过之后，我们开始正文，我们有个库的 AWR报告中，有如下的 Latch Miss：

cache buffers chains	kcbgtcr: kslbegin excl	0	1,489	1,237
cache buffers chains	kcbchg: kslbegin: bufs not pinned	0	618	657
cache buffers chains	kcbget: pin buffer	0	137	54
cache buffers chains	kcbchg: kslbegin: call CR func	0	73	409
cache buffers chains	kcbrls: kslbegin	0	65	119
………………	………………

排第一的是 kcbgtcr: kslbegin excl， Sleep次数远超同类，它是干什么的。

长久以来，“ latch miss”就像 Oracle界的 UFO话题，代表着神秘、力量和难以理解。 Oracle明明准备了这个信息，但又不告诉我们这项信息的准确含义。如同一个 MM已经洗完澡、搞的混身香扑扑的，但又紧裹浴袍。

打开浴袍，你就可以“拿走你想要的”，注意，不要只开走她的车，我想 kcbgtcr: kslbegin excl不是让我们开走“她”的车。搞错了女孩子的意思，可是非常危险的。

首先，“秀才认字看半边”， kcbgtcr，这可是大名鼎鼎的逻辑读函数。 kcbgtcr: kslbegin excl是否就是逻辑读导致的 Latch竞争呢？不一定噢。下面让我们开始我们的 Cache Buffers Chains Latch Miss之旅，揭开 Latch Miss的神秘面纱。

不过，这个面纱揭的会有点辛苦。

先从链表说起

还是先从 Cache Buffers Chains（以下简称 CBC）链表说起吧。

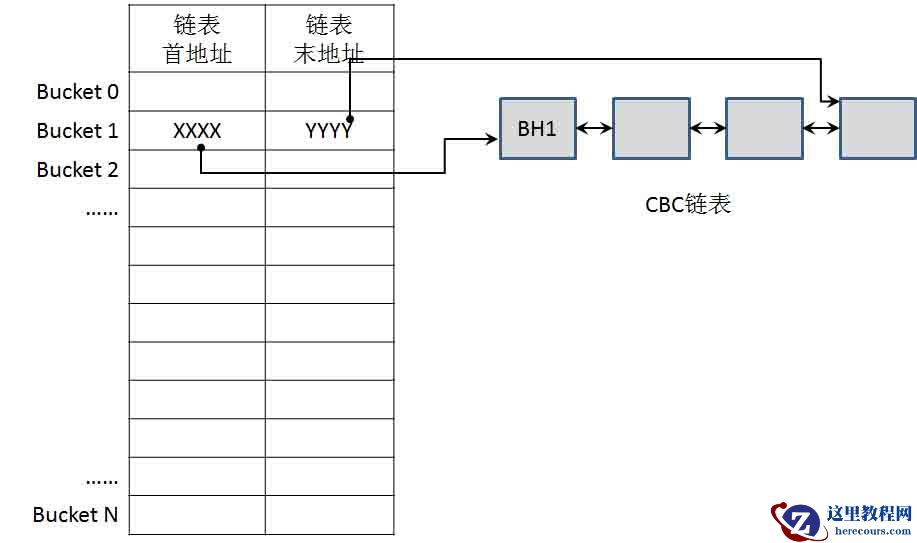

CBC链表长什么样，如下图：

<ignore_js_op>

前面的是 HASH表，有 N个 Bucket，每个 Bucket都对应一条 CBC链表。每个 Bucket中，有两个指针，一个指向链表头，一个指向链表尾。

要注意一点， CBC 链表中串起来的，都是 BH（ Buffer Header或 Buffer Handle的简称）， BH是在 Buffer Cache的。而 HASH表内存，是在共享池中的。

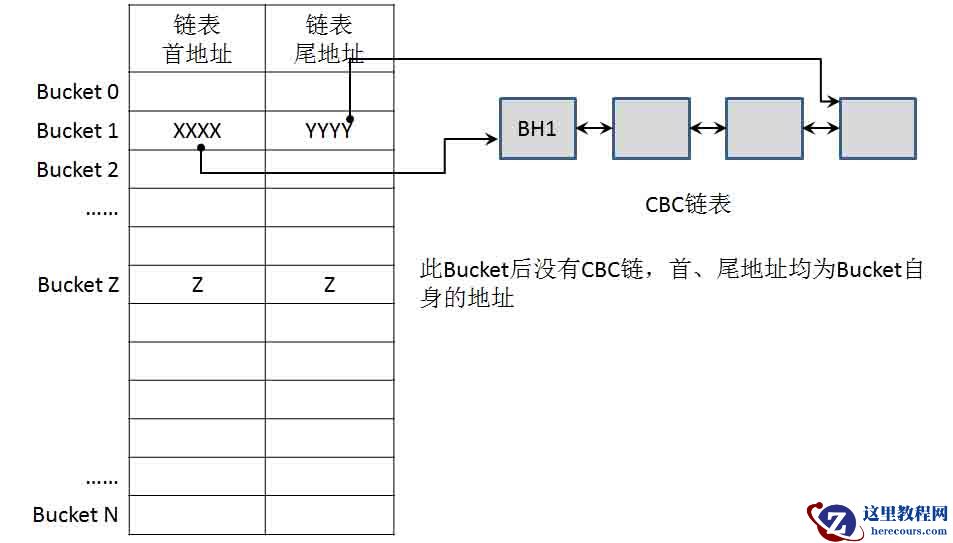

如果 Bucket中还没有 CBC链，哪会是什么情况呢？

如下图：

<ignore_js_op>

Latch函数与Latch Miss

报歉，又要深入进去了。不想当将军的士兵，不是好士兵。

如果你是 China人，生在新中国，长在红旗下，又幸福的加入到了 IT行业中，成为一名光荣的攻城狮。我希望我们能更多的理解拿破仑的这句话。不想当将军的士兵，不是好士兵。哪么，不好的士兵结局是什么？

IT或许只是职业，而不是爱好。但很可惜，在中国我们没得选择。这是我一直准备出去的原因，我已经没得选择了，只希望我的下一代将来可以有更多的选择。谁有出去的门路，别忘了兄弟。

为了减轻难度，你可以想像在做一个侦探游戏。你就是主角大侦探：福尔摩斯。你有一个助手，当然了就是华生医生。让我们切换到作案现场， Action：

华生问：“ Mr。福尔摩斯，罪犯留下的线索只有 kcbgtcr: kslbegin excl。我们如何深入调查。”

福尔摩斯：“你注意到没，华生，这是一个 CBC Latch。”。

华生：“大人圣明，料事如神”。

画外音，“我 Cao，这 TMD谁都知道。”

华生继续问道：“ Mr。福尔摩斯，我们如何继续调查呢，凶手又是谁呢？”

福尔摩斯在案发现场仔细看了一圈，华生很不解的看着福尔摩斯，他确信现场已经没什么了。罪犯明显是个很精明的人，除了 kcbgtcr: kslbegin excl，它没有留下任何线索。

福尔摩斯突然问：“华生，你有没有注意过， kcbgtcr是什么。”

福尔摩斯这么一问，华生突然感到一道灵光闪过，“是啊，冒号前的 kcbgtcr，一定有它的意义。”但这道灵光又迅速消失。对于 kcbgtcr是什么，华生没有一点印象。

正在他搜肠刮肚的想着时，福尔摩斯举起手中的 iPad：“它可以告诉我们答案。”

华生凑近一看，差点吐血，只见福尔摩斯手中的 iPad，赫然显示着 Google的页面，搜索栏中，正是 kcbgtcr。

福尔摩斯悠悠的说道：“其实我先搜了百度，没找到可用的，然后才选择 Google。”

说着福尔摩斯转身面向镜头，说：“用 Google，我的选择。”

（植入广告可以打住了， Google也没给我钱）

只见搜索结果中显示：“ kcbgtcr 是 Oracle数据库最重要的函数之一，其含义为： Kernal Cache Buffer GeT Cosistents Read,也就是数据库的一致性读操作。”

华生惊呼：“啊，我想起来了，早些年流传江湖的九阴真经之 DSI中，有一篇中好像介绍过这个函数。”

福尔摩斯说：“没错，是 DSI 405。 Kcbgtcr就是 Oracle逻辑读的函数。”

福尔摩斯再次转身面向镜头，植入广告：“如欲对 DSI和 Oracle深入知识系统学习，可加入 QQ群： 127149411”。

华生说道：“也就是说， kcbgtcr: kslbegin excl是和逻辑读相关的了。但是， CBC Latch本来就和逻辑读相关，我们费了半天脑子，感脚还是没有前进半步啊。”说完华生一脸的沮丧。

福尔摩斯嘿嘿干笑了两声，“只怕唯必，你忘了，我们前不久研究的最新武器 ----Dtrace。走，回实验室，我们用 Dtrace跟踪一下逻辑读先。”

场景切换：实验室。

福尔摩斯先生的测试环境是 Solaris虚拟机。由于 Oracle的工作原理，在众多 OS中大致类似，因此遇到疑难的案子，福尔摩斯先生总是在 Solaris中分析 Oracle原理，再根据原理去解决其他平台的问题。

华生看了一眼福尔摩斯的 Solaris，说：“福尔摩斯先生，其实 Oracle已经将 Solaris中的 Dtrace移植到了 Oracle Linux平台，我觉得 Linux更亲切，为什么我们不换到 Linux下研究呢？”

福尔摩斯答道：“ Oracle Linux下的 Dtrace我已经研究过了，它没有一个重要的功能： PID探针。我们无法深入到 Oracle体内。”

华生噢一声，福尔摩斯继续说道：“我估计 PID探针比较复杂， Oracle Linux的 DTrace刚刚推出，功能完善起来，尚需时日。”

说话间，虚拟机已经启动完毕，福尔摩斯熟练的启动数据库。

华生问道：“我们要怎样测试呢？”

福尔摩斯说：“很简单，跟踪逻辑读。”

说着，福尔摩斯已经将语句将语句执行了：

SQL> select dbms_rowid.ROWID_RELATIVE_FNO(rowid),dbms_rowid.rowid_block_number(rowid),rowid from a2 where rownum=1;

DBMS_ROWID.ROWID_RELATIVE_FNO(ROWID) DBMS_ROWID.ROWID_BLOCK_NUMBER(ROWID) ROWID

------------------------------------ ------------------------------------ ------------------

12 4356 AAADZuAAMAAABEEAAA

“ 12号文件 4356号块，这就是我们的小白鼠。”福尔摩斯自言自语道，“让我看看你是用哪个 Latch保护。”一边自言自语，一边手没闲着，他已经输入了下一条命令：

SQL> select ba,file#,dbablk,HLADDR ,tch,lru_flag,obj from x$bh where file#=12 and dbablk=4356;

BA FILE# DBABLK HLADDR TCH LRU_FLAG OBJ

---------------- ---------- ---------- ---------------- ---------- ---------- ----------

0000000382A86000 12 4356 00000003911F4318 5 0 13934

“看，华生， 12号文件 4356号块用 00000003911F4318这个 Latch保护，它当然是个 CBC Latch。”福尔摩斯说道。

（注： X$BH的 HLADDR列，记录块对应的 CBC Latch地址）

“我们的测试语句，就用刚才查到的 ROWID， select * from a2 where rowid=’ AAADZuAAMAAABEEAAA’”，福尔摩斯继续自言自语道，“我们要将它先执行个三、四次，确保它是逻辑读、软软解析。我可不想 Dtrace跟踪出的结果有一大堆硬解析的东西。” 华生在一边说：“是啊，记得跟踪过一次硬解析，好像十分的复杂，比软软解析复杂十倍都不止。” 说话间，福尔摩斯已经将测试语句 select * from a2 where rowid=’ AAADZuAAMAAABEEAAA’在测试会话执行了 5、 6遍。 “可以开始跟踪了。”华生说。福尔摩斯点点了头，执行了他们常用的 Dtrace脚本，脚本非常简单，也就下面几行： #!/usr/s bin/dtrace -s -n dtrace:::BEGIN { i=1; } pid$1:::entry { printf("i=%d PID::entry:==%s:%s:%s:%s %x %x %x %x %x %x",i, probeprov, probemod, probefunc, probename,arg0,arg1,arg2,arg3,arg4,arg5); i=i+1; }

（注：脚本的解释，请参考我的七种武器系列，此处不再过多解释。）

福尔摩斯将脚本命名为all.d，并使用chmod命令，授予了执行权限。如下发布跟踪命令：

bash-3.2# ./all.d -x switchrate=1hz -b 16m 1609 > lread1.log

1609，是测试会话对应的进程号。

当脚本正确运行后，会显示一行：

dtrace: script './all.d' matched 152981 probes

福尔摩斯和华生常常感叹，Oracle的代码中竟然有15万多个函数，Oracle的代码规模，真是够庞大的。等到你在屏幕上看到“dtrace: script './all.d' matched 152981 probes”这一行信息显示出来后，才能说明all.d脚本已经在运行了。

脚本运行后，福尔摩斯在1609进程对应的会话中又一次执行了测试语句：select * from a2 where rowid='AAADZuAAMAAABEEAAA';。

这条语句，将会导致进程申请00000003911F4318地址处的CBC Latch，并在此Latch的保护下，开始逻辑读12号文件、4356号块。

一切都在按照福尔摩斯的计划进行，他喜欢这种把控一切的感觉。“只要静下心了，你也会喜欢这个游戏的。”他经常这样说。但华生其实一点都不喜欢Dtrace，他的看法是，只要架构做好，底层没必要搞哪么深。但福尔摩斯的说法，“向下挖的越深，是为了向上长的更高。”

结果已经有了：

<ignore_js_op>

用Latch地址3911F4318搜索，福尔摩斯很快在跟踪结果中找到Oracle申请CBC Latch的函数：sskgslcas。它的第一个参数值，就是Latch的地址。第二个参数是0，第三个参数是1，第四个参数是0。第四、五、六个参数，华生已经没兴趣再看下去了，瞪着屏幕发呆的福尔摩斯紧皱着眉头，又自言自语：“不对啊，为什么在sskgslcas中找不到Latch Miss信息。”

华生这一次没有发问，剩着福尔摩斯发呆的工夫，自己Google了一下：

关于Oracle调用Latch的函数，10G中有两个函数：kslgetl、kslgetsl，分别对应普通Latch和共享Latch。 11G中kslgetl还是普通Latch，共享Latch函数变成ksl_get_shared_latch。这些函数的第四个参数，是Latch Miss信息。

原来Oracle在申请Latch时，会顺便记录一个说明信息，这个说明信息就是Latch Miss。通过它，Oracle主要声明是为了什么才要申请Latch。主要的目的，是为了调试Latch相关的问题。

--------------------------------------------------------------------------------------------------------------------------------------

注：

Latch函数的第4个参数，是x$ksllw或x$kslwsc视图INDX列的值。这两个视图是V$Latch_miss的底层视图，你可以在V$FIXED_VIEW_DEFINITION中找到它们的对应关系。

sys@OFFERT>desc x$ksllw

Name Null? Type

--------------- -------- --------------------------------------------------------

ADDR RAW(8)

INDX NUMBER

INST_ID NUMBER

KSLLWNAM VARCHAR2(64):试图获得Latch的位置,V$LATCH_MISSES.LOCATION 列。

KSLLWLBL VARCHAR2(64): V$视图中没有此列，“Why” meaning for some of “where” may be guessed from ksllwlbl column of x$ksllw.

sys@OFFERT>desc x$kslwsc;

Name Null? Type

------------- -------- --------------------------------------------------------

ADDR RAW(8)

INDX NUMBER

INST_ID NUMBER

KSLNOWTF NUMBER v$latch_misses.NWFAIL_COUNT列，no-wait获得Latch失败的次数。

KSLSLEEP NUMBER v$latch_misses.SLEEP_COUNT，请求闩导致睡眠的次数

KSLWSCWSL NUMBER v$latch_misses.WTR_SLP_COUNT，等待着睡眠的次数

KSLWSCLTHG NUMBER v$latch_misses.LONGHOLD_COUNT，Number of times someone held a latch for the entire duration of someone else's sleep

KSLLASNAM VARCHAR2(50) : Latch的名字

x$ksllw中有Latch Miss的Location列，但它里面没有Latch的名字。x$kslwsc中有Latch的名字，但它没有Location列。它们两个都有INDX列，就是Latch函数的第四个参数。

--------------------------------------------------------------------------------------------------------------------------------------

了解完了背景知识，华生也不禁迷惑起来，Latch函数的第四个参数，代表Latch Miss的Location列的编号。但是，CBC Latch的申请函数明显不同以往：sskgslcas。而且，第四个参数为0，这肯定不是Latch Miss。怪不得福尔摩斯也迷惑起来呢。

线索到这里就中断了，如果是其他的Latch，只要Dtrace跟踪一下，找到调用Latch函数的第四个参数，就知道Latch Miss是什么了。但现在，CBC Latch的机制明显有了变化。

华生和福尔摩斯对望了一下，华生明显已经有放弃的想法，但福尔摩斯不是轻易认输之人。略停了片刻，福尔摩斯毅然决然一挥手，说：“上mdb。”

华生道：“mdb，威力太大了吧。这是核子级别的武器，当年日本广岛、长崎死伤太多。如果我们用mdb，得死多少脑细胞啊。我看，不如就此中止吧”

福尔摩斯说：“就此中止，原凶岂不逍遥法外。我要让他知道，天网恢恢，疏而不漏。脑细胞死了旧的，才能生出新的，如果长期不新陈代谢，反而容易衰老。”

华生叹了口气，“唉，哪只好如此。你准备如何使用mdb？”

福尔摩斯一字一顿的说：“反~~~汇~~~编。”

卡卡嚓，天空一道霹雳闪过，紧接着是哄隆隆的雷声。华生被福尔摩斯的这几个字吓了一大跳，情不自禁的重复道：“反~汇~编！”

“是的，”福尔摩斯说道，“唯一的线索说明，kcbgtcr函数申请Latch时，导致了kcbgtcr: kslbegin excl处争用，既然从Latch申请函数sskgslcas中，找不到线索，我们一不做二不休，将kcbgtcr函数反汇编，这样，一定能找到线索。”

“总要有人去做这样的事情的。不能提起DBA，就是Liews，就是Tanel Poder，就是国外某某大佬，相信很多国人也想深入研究，只是不得其门而入，我来找出这扇门在哪里，进与不进，在你自己了。”福尔摩斯悠悠的说的。

他边说边敲命令：

bash-3.2# mdb -p 1609

Loading modules: [ ld.so.1 libc.so.1 ]

1609号进程，还是刚才哪个进程。在mdb中，他使用kcbgtcr::dis反汇编kcbgtcr：

> kcbgtcr::dis

kcbgtcr: pushq %rbp

kcbgtcr+1: movq %rsp,%rbp

kcbgtcr+4: pushq %rbx

kcbgtcr+5: pushq %r12

kcbgtcr+7: pushq %r13

………………

反汇编的结果，一共12095行。汇编的结果有1万多行，想来C语言的代码，也要写个千吧行。真是一个复杂的大函数。

“这么复杂，该如何进行下去呢？”，华生叹道。

“Easy。”福尔摩斯轻松的说道，“你想想，CBC Latch虽然没有使用普通的Latch函数，而用了sskgslcas，但它也一定有Latch Miss相关信息。不然，案犯不会在罪案现场留下kcbgtcr: kslbegin excl的Latch Miss信息。我们之要……”。

福尔摩斯买了个关子，故意没再说下去，不过华生毕竟已经跟随福尔摩斯多年，久经沙场，马上也猜到了：“是不是先将Latch地址：00000003911F4318处的内存值设置为1，然后再执行我们的测试语句，估计制造一起CBC Latch等待，用mdb的单步执行，看看Oracle将会如何设置Latch Miss？”

福尔摩斯点点头：“是的。”

说话间，他已经开始动手，将Latch地址：00000003911F4318处的内存值设置为1，这一步很简单，使用oradebug即可：

SQL> oradebug setmypid

Statement processed.

SQL> oradebug peek 0x00000003911F4318 4

[3911F4318, 3911F431C) = 00000000

SQL> oradebug poke 0x00000003911F4318 4 1

BEFORE: [3911F4318, 3911F431C) = 00000000

AFTER: [3911F4318, 3911F431C) = 00000001

SQL>

Oradebug的poke命令，可以设置SGA中某处内存的值。就用它，将内存0x00000003911F4318处置为1。

注意，还要在mdb中设置断点：

bash-3.2# mdb -p 1609

Loading modules: [ ld.so.1 libc.so.1 ]

> kcbgtcr:b <-------------------------------在kcbgtcr函数处设置断点

> :c ß-----------------------------:c，继续执行1609进程正在执行的代码。

在1609进程对应的会话中，执行测试语句：select * from a2 where rowid='AAADZuAAMAAABEEAAA';。

Mdb会让1609停在我们设置的断点处：

> kcbgtcr:b

> :c

mdb: stop at kcbgtcr

mdb: target stopped at:

kcbgtcr: pushq %rbp

使用::step单步执行：

> ::step

mdb: target stopped at:

kcbgtcr+1: movq %rsp,%rbp

最终，福尔摩斯发现，进程在kcbgtcr函数偏移0x2788字节处，调用了sskgslcas函数：

> ::step

mdb: target stopped at:

kcbgtcr+0x2788: call +0x6894f08 <sskgslcas>

“这是加CBC Latch的函数。”福尔摩斯迟疑着说。

“是啊，我记得加、释放Mutex，也是搞这个函数。”华生不知道福尔摩斯要干什么，在旁边接腔道。

福尔摩斯继续道：“是啊，也是Mutex的函数，我们从这个函数开始吧，顺带也将Mutex的秘密昭告天下。而且，我们的线索只是一个CBC Latch的Miss信息，我们也只能从sskgslcas开始入手。”

事已至此，华生也没有再劝说什么，福尔摩斯使用sskgslcas::dis，将sskgslcas也反汇编了一下，没想到sskgslcas函数的内容极为简单：

> sskgslcas::dis

sskgslcas: movq %rsi,%rax

sskgslcas+3: lock cmpxchgq %rdx,(%rdi)

sskgslcas+8: sete %al

sskgslcas+0xb: movzbq %al,%rax

sskgslcas+0xf: ret

这么简单的函数，相信应该是用C语言的内嵌汇编写的。现在，进程正停在sskgslcas的入口处，福尔摩斯看了一下寄存器的值： > $r %rax = 0x0000000000000000 %r8 = 0x0000000000000000 %rbx = 0x0000000000000000 %r9 = 0x00000003927628d8 %rcx = 0x0000000000000000 %r10 = 0x00000003911a7e88 %rdx = 0x0000000000000001 %r11 = 0xfffffd7ffcd01f00 %rsi = 0x0000000000000000 %r12 = 0x00000003911f52e8 %rdi = 0x00000003911f4318 %r13 = 0x0000000392762790 %r14 = 0xfffffd7ffc924720 %r15 = 0x0000000000000001 这要要说明一下的是，从左边rdi寄存器开始，rsi、rdx等，依次是调用函数的第一个、第二个、第三个等等参数。 Sskgslcas中第一条指令： sskgslcas: movq %rsi,%rax 将函数的第二个参数传给rax寄存器，从上面展示的结果，第二个参数，也就是rsi的值为0。 Sskgslcas下一条指令： sskgslcas+3: lock cmpxchgq %rdx,(%rdi) 它在sskgslcas函数入口处向后3字节， “这说明第一条指令‘movq %rsi,%rax’占了三个字节。”福尔摩斯向华生解释道。 Lock是锁总线的，cmpxchgq是测试并交换，test&swap，将两个操作封装在一条指令中，由CPU保证这两个操作的原子性。在多芯、多核的系统中，加Lock是必须的。福尔摩斯又向华生解释：“cmpxchgq会首先用(%rdi)处的内存值和rdx寄存品的值相比较，比较结果将会影响标志寄存器。如果比较结果不相等，会将rdx的值传入内存(%rdi)处。如果比较结果相等，则不再将rdx的值传入内存(%rdi)处” 华生一脸的疑惑，显然还没看懂，福尔摩斯问道：“你不是有二级C语言的基础吗，哪你应该能看懂下面这段C C语言伪码。” 说着，福尔摩斯写下这段伪码： If ( (rdi) ！= rdx ) { (rdi) = rdx ; } “嗯，”，看了一几行代码，华生有点懂了。“因为我们已经用oradebug poke，将Latch地址处的内存值设置为1。所以这里Cmpxchgq测试结果不成功，等于Latch没有加上。” “是的。”，福尔摩斯说道，“汇编和C语言不同，汇编要直接操作硬件，现代CPU架构中，任何比较语句，都会引起标志寄存器的改变。所以，无论条件语句中的(rdi) = rdx ;语句是否被执行，(rdi) ！= rdx这个比较语句，都会改变一些标志寄存器的值。” “因此，”，福尔摩斯顿了一顿，继续说道，“下一条语句就是从标志寄存器中取结果了” 下两条语句是： sskgslcas+8: sete %al sskgslcas+0xb: movzbq %al,%rax 华生赶忙Google了一下，sete，地ZF标志寄存器的值传送到al寄存器。这次福尔摩斯没有做过多解释，直接写了行C伪码： Al = ( (rdi) ！= rdx ) 华生一看就明白了，“sete %al，相当于将(rdi) ！= rdx比较的结果，送入al寄存器。” “差不多吧，”，福尔摩斯笑笑答道。 “此处，(rdi)和rdx相等，条件不成立，送进al的值，就是0了。”华生道。 “是的。”福尔摩斯回答说，“而下面一条指令，movzbq，就简单了，将8位的al寄存器值，扩展到64的rax中，然后，就是ret了，按照汇编的惯例，返回值一定要在rax寄存器中，整个来看，这段代码就如同下面这段C语言代码。” 福尔摩斯写下了下面这段代码： Int sskgslcas(rdi,rsi,rdx,rcx) { If ( al = (rdi) ！= rdx ) { (rdi) = rdx ; } Return al; } 这就是CBC Latch函数和Mutex的伪码了。华生看了一会儿，在心中默默的想了一遍，就明白了，“sskgslcas的结果在rax寄存器，如果Latch申请成功，rax为1，如果申请不成功，rax为0，是这样的吧。”华生问道。 “是这样的。”福尔摩斯答道，“让我们单步执行，验证一下。” 说着，他在mdb中使用::step，让进程一直执行到ret处： > ::step mdb: target stopped at: sskgslcas+0xf: ret 查一下此进寄存器的值： > $r %rax = 0x0000000000000000 %r8 = 0x0000000000000000 %rbx = 0x0000000000000000 %r9 = 0x00000003927628d8 %rcx = 0x0000000000000000 %r10 = 0x00000003911a7e88 %rdx = 0x0000000000000001 %r11 = 0xfffffd7ffcd01f00 %rsi = 0x0000000000000000 %r12 = 0x00000003911f52e8 %rdi = 0x00000003911f4318 %r13 = 0x0000000392762790 %r14 = 0xfffffd7ffc924720 %r15 = 0x0000000000000001 Rax果然为0。申请Latch没有成功。看到单步执行结果和他们分析的一样，福尔摩斯和华生相视一笑。 “接下来要做什么?”华生问道。福尔摩斯笑着骂道，“动动脑子想想啊，sskgslcas函数已经分析完了，接下来做啥。” “从sskgslcas调用处，继续分析kcbgtcr。”华生肯定的回答。 “你开窃了，华生。”福尔摩斯开了句玩笑，手中没停，拿过刚才所汇编kcbgtcr的结果，从刚才的位置继续向下看： kcbgtcr+0x2788: call +0x6894f08 <sskgslcas> 根据ROWID逻辑读时的第一次CBC Latch kcbgtcr+0x278d: testl %eax,%eax kcbgtcr+0x278f: jne +0x48 <kcbgtcr+0x27d7> kcbgtcr+0x2791: movq $0x0,0x450(%r13) kcbgtcr+0x279c: testl %r15d,%r15d kcbgtcr+0x279f: movl $0x0,%eax kcbgtcr+0x27a4: movl $0x40,%ecx kcbgtcr+0x27a9: movl %eax,%esi kcbgtcr+0x27ab: cmovl.e %ecx,%esi kcbgtcr+0x27ae: orl $0x109,%esi kcbgtcr+0x27b4: movl 0x4(%r14),%eax kcbgtcr+0x27b8: movl %eax,%ecx kcbgtcr+0x27ba: movq 0xa718147 (%rip),%r8 kcbgtcr+0x27c1: movl (%r8),%r8d kcbgtcr+0x27c4: movq -0x698(%rbp),%rdi kcbgtcr+0x27cb: movl $0x1,%edx kcbgtcr+0x27d0: call -0x1202260 <kslgess> kcbgtcr+0x27d5: jmp +0x53 <kcbgtcr+0x2828> kcbgtcr+0x27d7: movq 0xaf571ca(%rip),%r8 d7f1bf0->r8 这次华生已经不再畏惧，主动说到，“调用sskgslcas返回，下一条语句是testl %eax,%eax，看来这是在比较Latch的申请是否成功了。” “是的”，福尔摩斯说到，“jne是不相等或非零跳转，这两行语句，相当于。”说着，他又写下了如下的伪码： kcbgtcr+0x278d: testl %eax,%eax kcbgtcr+0x278f: jne +0x48 <kcbgtcr+0x27d7> 相当于： if ( eax != 0 ) { goto <kcbgtcr+0x27d7>; } “Eax不等于零就跳转，”华生惊叫道，“这是判断Latch是否申请成功的，如果Latch申请成功就跳到kcbgtcr+0x27d7处。” 福尔摩斯冲着华生眨了眨眼，道：“瞧，我们离目标越来越近了，好像没也没什么难的，不是吗！”。 “是啊，”华生接着说：“被跳过去的部分，就是当Latch没有申请成功的话，Oracle会执行的代码。” 福尔摩斯道：“是的，我肯定案犯也来过这里，我们要仔细调查这段代码。” 这段代码是： kcbgtcr+0x278f: jne +0x48 <kcbgtcr+0x27d7> kcbgtcr+0x2791: movq $0x0,0x450(%r13) kcbgtcr+0x279c: testl %r15d,%r15d kcbgtcr+0x279f: movl $0x0,%eax kcbgtcr+0x27a4: movl $0x40,%ecx kcbgtcr+0x27a9: movl %eax,%esi kcbgtcr+0x27ab: cmovl.e %ecx,%esi kcbgtcr+0x27ae: orl $0x109,%esi kcbgtcr+0x27b4: movl 0x4(%r14),%eax kcbgtcr+0x27b8: movl %eax,%ecx kcbgtcr+0x27ba: movq 0xa718147 (%rip),%r8 kcbgtcr+0x27c1: movl (%r8),%r8d kcbgtcr+0x27c4: movq -0x698(%rbp),%rdi kcbgtcr+0x27cb: movl $0x1,%edx kcbgtcr+0x27d0: call -0x1202260 <kslgess> kcbgtcr+0x27d5: jmp +0x53 <kcbgtcr+0x2828> kcbgtcr+0x27d7: movq 0xaf571ca(%rip),%r8 d7f1bf0->r8 “看，这段代码中调用了一个函数，kslgess。”华生叫到。 “是的，它一定和Latch Miss有关，单步执行到它哪里。”福尔摩斯说道。接着，他用::step，一路执行下去，直到在调用kslgess处停下： > ::step mdb: target stopped at: kcbgtcr+0x27d0: call -0x1202260 <kslgess> 用$r显示kslgess的参数： > ::step mdb: target stopped at: kcbgtcr+0x27d0: call -0x1202260 <kslgess> > $r %rax = 0x0000000003001104 %r8 = 0x000000000000067e %rbx = 0x0000000000000000 %r9 = 0x00000003927628d8 %rcx = 0x0000000003001104 %r10 = 0x00000003911a7e88 %rdx = 0x0000000000000001 %r11 = 0xfffffd7ffcd01f00 %rsi = 0x0000000000000109 %r12 = 0x00000003911f52e8 %rdi = 0x00000003911f4318 %r13 = 0x0000000392762790 %r14 = 0xfffffd7ffc924720 %r15 = 0x0000000000000001 “看到r8没”，福尔摩斯说，“67e，这个值有问题，我看，它就是Latch Miss。” 未等福尔摩斯吩咐，华生已经将验正语句准备好： set linesize 1000 col KSLLWNAM for a30 col KSLLWLBL for a20 col KSLLASNAM for a40 select a.addr,b.addr,a.KSLLWNAM, a.KSLLWLBL,b.KSLLASNAM from x$ksllw a,x$kslwsc b where a.indx=b.indx and a.indx=to_number('&aa','xxxxxxxx'); 执行结果是： Enter value for aa: 67e old 1: select a.addr,b.addr,a.KSLLWNAM,a.KSLLWLBL,b.KSLLASNAM from x$ksllw a,x$kslwsc b where a.indx=b.indx and a.indx=to_number('&aa','xxxxxxxx') new 1: select a.addr,b.addr,a.KSLLWNAM,a.KSLLWLBL,b.KSLLASNAM from x$ksllw a,x$kslwsc b where a.indx=b.indx and a.indx=to_number('67e','xxxxxxxx') ADDR ADDR KSLLWNAM KSLLWLBL KSLLASNAM ---------------- ---------------- ------------------------------ -------------------- ---------------------------------------- 000000000CFC1F08 00000003926F9AA0 kcbgtcr: fast path (cr pin) cache buffers chains “Oh yeah！”，华生叫道：“67e是kcbgtcr: fast path (cr pin)的代码。” 福尔摩斯道：“别哪么快下结论，验证一下。” 华生马上写了一下PL/SQL程序： declare v_id1 number; begin for i in 1..10000000 loop select id1 into v_id1 from a2 where rowid='AAADZuAAMAAABEEAAA'; end loop; end; / 在两个会话中执行，两个进程疯狂读同一块，一定会有大量CBC Latch竞争，查询V$Latch_misses视图，果然发现kcbgtcr: fast path (cr pin)的SLEEP_COUNT大量增加。看来，调用kslgess时，r8寄存器的值果然就是latch miss的Location编号。其他的Latch函数，如kslgetl，它的形式如下： Kslgetl（Latch地址，未知，未知，Where，……）第四个参数Where，就是Latch Miss。 Sskgslcas不一样，这个函数看来是只用于非常繁忙的CBC Latch和Mutex。它在被调用时没有Latch Miss，如果申请Latch、Mutex失败，再通过kslgess函数登记Latch Miss信息。忙了半天，终于小有进展。福尔摩斯说道：“下面分析一下r8寄存器的值从哪里来的。” 关于r8，有下面两行代码： kcbgtcr+0x27ba: movq 0xa718147 (%rip),%r8 kcbgtcr+0x27c1: movl (%r8),%r8d 0xaf5d827(%rip)，这也能算是一个“PC相关地址”，rip是PC指令寄存器，记录下一条要执行的指令代码的内存地址。0xa718147 (%rip)的值如何求呢？福尔摩斯没等华生问，就写出了如下的方法 kcbgtcr+0x27ba+0xa718147 华生在mdb中使用dump命令，显示了一下： > kcbgtcr+0x27ba+0xa718147,8::dump -e ceaf9a1: 038001aa b0000000 038001aa b8000000 得到一个内存地址：038001aab0。下一步“movl (%r8),%r8d”，就是将此内存地址处的值，传给r8。显示一下此内存地址的值： > 038001aab0,8::dump -e 38001aab0: 0000067e 00000000 0000067f 00000000 正好是67e。也就是kcbgtcr: fast path (cr pin)。福尔摩斯说：“看华生，有了些进展。我们并不需要反汇编所有代码，只需要找到我们感兴趣的部分就行。” 华生说：“是的，但是这个kcbgtcr: fast path (cr pin)，并不是罪案现场的kcbgtcr: kslbegin excl啊。” 福尔摩斯说：“嗯，是的。我们有了进展，但还没有最终找到结果。” 华生说：“不过，也算是有成果了，最普通的逻辑读，或者说一致读，Latch Miss是kcbgtcr: fast path (cr pin)。原凶并不是普通的逻辑读。” 福尔摩斯问道：“想一想，华生，接下来要怎么做！” 华生说：“可以将kcbgtcr所有kslgess找到，查看kcbgtcr: kslbegin excl会在哪儿。” 福尔摩斯说：“对，立即行动。” 华生答：“Yes，Sr。” 华生将kcbgtcr的反汇编代码放入一个文本文件，统计了一下： bash-3.2# cat kcbgtcr.asm|grep kslgess kcbgtcr+0x537: call -0x11fffc7 <kslgess> kcbgtcr+0x27d0: call -0x1202260 <kslgess> kcbgtcr+0x5bb3: call -0x1205643 <kslgess> kcbgtcr+0x61f5: call -0x1205c85 <kslgess> kcbgtcr+0x644e: call -0x1205ede <kslgess> kcbgtcr+0x9777: call -0x1209207 <kslgess> 不多，只有6处。Kcbgtcr函数只在6个地方用sskgslcas申请CBC Latch。它们分别对应的Latch Miss是： 1、kcbgtcr+0x521: movq 0xaf5f9e0(%rip),%r8 ---662 kcbgtcr: fast path 2、kcbgtcr+0x27ba: movq 0xa718147 (%rip),%r8 ---- kcbgtcr: fast path (cr pin) 3、kcbgtcr+0x5ba9: movq 0xaf5a360(%rip),%r8 ---- 0x663 kcbgtcr: kslbegin excl 4、kcbgtcr+0x61eb: movq 0xaf59eae(%rip),%r8 --- 695 kcbgtcr_2 5、kcbgtcr+0x6444: movq 0xaf599bd(%rip),%r8 --- 642 kcbgtcr: kslbegin shared 6、kcbgtcr+0x976d: movq 0xaf56a0c(%rip),%r8 ---6b1 kcbgtcr: L2 其中，kcbgtcr+0x27ba处的，是刚刚发现的、普通逻辑读处的Latch Miss。案犯现场的目标：kcbgtcr: kslbegin excl，在偏移量kcbgtcr+0x5ba9处。看到这个结果，福尔摩斯和华生都长出了一口气，kcbgtcr: kslbegin excl终于现形了。但新的问题又来了，kcbgtcr+0x5ba9，Oracle在什么情况下才会执行到这里呢？可以肯定的时，这不是最普通的物理读，因为最普通的物理读，Latch Miss是kcbgtcr+0x27ba处的kcbgtcr: fast path (cr pin)。福尔摩斯和华生想了很多情况，但都不能找到什么情况下Oracle才会走到kcbgtcr: kslbegin excl这里。最后，福尔摩斯狠下心来，从kcbgtcr的头开始，单步执行，一步步跟踪。 “先把kcbgtcr函数的原理搞清楚”，福尔摩斯说，“不然，我们发现不了Oracle什么时候会执行kcbgtcr: kslbegin excl这里。” “也只好如此了，”华生举目沮丧的说到。他们开始从kcbgtcr的第一个字节处分析反汇编代码，过程有点无聊，长话短说吧，从kcbgtcr+0x2c0处到kcbgtcr+0x385处，是Buffer Cache中的HASH算法： kcbgtcr+0x2c0: movq 0xa723e59(%rip),%r8 kcbgtcr+0x2c7: movl 0x80(%r8),%eax kcbgtcr+0x2ce: incl %eax kcbgtcr+0x2d0: andl $0xf,%eax kcbgtcr+0x2d3: movq 0xa723e46(%rip),%r8 kcbgtcr+0x2da: movl %eax,0x80(%r8) kcbgtcr+0x2e1: movl (%r14),%eax kcbgtcr+0x2e4: movq 0xa723e35(%rip),%r8 kcbgtcr+0x2eb: movq 0xa723e2e(%rip),%r9 kcbgtcr+0x2f2: movl 0x80(%r9),%ecx kcbgtcr+0x2f9: movl %ecx,%r9d kcbgtcr+0x2fc: movl %eax,(%r8,%r9,8) kcbgtcr+0x300: movl 0x4(%r14),%eax kcbgtcr+0x304: movq 0xa723e15(%rip),%r8 kcbgtcr+0x30b: movq 0xa723e0e(%rip),%r9 kcbgtcr+0x312: movl 0x80(%r9),%ecx kcbgtcr+0x319: movl %ecx,%r9d kcbgtcr+0x31c: movl %eax,0x4(%r8,%r9,8) kcbgtcr+0x321: movq 0xa714018(%rip),%r8 kcbgtcr+0x328: movl (%r8),%eax kcbgtcr+0x32b: movl %eax,-0x448(%rbp) kcbgtcr+0x331: movl (%r14),%eax kcbgtcr+0x334: shll $0x11,%eax kcbgtcr+0x337: addl 0x4(%r14),%eax kcbgtcr+0x33b: imull $0x9e370001,%eax,%eax kcbgtcr+0x341: movq 0xa72ed30(%rip),%r8 kcbgtcr+0x348: movl (%r8),%ecx kcbgtcr+0x34b: movl %eax,%edx kcbgtcr+0x34d: shrl %cl,%edx kcbgtcr+0x34f: movq 0xa72ed2a(%rip),%r8 kcbgtcr+0x356: movl (%r8),%eax kcbgtcr+0x359: andl %edx,%eax kcbgtcr+0x35b: movl %eax,%r8d kcbgtcr+0x35e: shlq $0x4,%r8 kcbgtcr+0x362: movq 0xa72ed1f(%rip),%r9 kcbgtcr+0x369: movl (%r9),%ecx kcbgtcr+0x36c: movl %edx,%eax kcbgtcr+0x36e: shrl %cl,%eax kcbgtcr+0x370: movl %eax,%r9d kcbgtcr+0x373: shlq $0x4,%r9 kcbgtcr+0x377: movq 0xa72ed12(%rip),%r10 kcbgtcr+0x37e: movq (%r10),%r10 kcbgtcr+0x381: movq (%r10,%r9),%r12 kcbgtcr+0x385: addq %r8,%r12 这段代码对应的C语言伪码是： int sp1=0x11; int sp2=0x7f; int sp3=0x7; int hash_header=0x394953140; hash(int p1,int p2) { int uk=p1; int rdba=p2; int v1,v2; int target_addr; uk=uk<<0x11+rdba; uk=(0x9e370001*uk)&0x00000000FFFFFFFF; uk=uk>>sp1; v1=uk&sp2; v1=v1<<0x4; v2=uk>>0xsp3; v2=v2<<0x4; target_addr=hash_header+v2+v1; } 通过解析反汇编代码，对于HASH运算消耗的CPU，更加清楚了。在算法出HASH值后，执行流程会跳到kcbgtcr+0x25b1处，从这里开始，是申请CBC Latch的准备工作。然后在kcbgtcr+0x2788处，就是申请CBC Latch了，在它后面，就是开始搜索HASH链了，在这之后，有如下的代码： kcbgtcr+0x281d: movl 0x4(%r14),%eax kcbgtcr+0x2821: movl %eax,%r9d kcbgtcr+0x2824: movq %r9,0x18(%r8) kcbgtcr+0x2828: cmpq (%r12),%r12 kcbgtcr+0x282c: movq $0x0,%r8 kcbgtcr+0x2833: movq %r8,-0x5f0(%rbp) kcbgtcr+0x283a: movl $0x0,-0x5c8(%rbp) kcbgtcr+0x2844: movl $0x0,-0x5d0(%rbp) kcbgtcr+0x284e: movl $0x0,-0x664(%rbp) kcbgtcr+0x2858: je +0x2fe8 <kcbgtcr+0x5840> 在kcbgtcr+0x281d处，从r14寄存器向下偏移4字节传入eax的值，是被读块的dba。R12寄存器的值，是HASH Bucket中CBC链的链表头。“cmpq (%r12),%r12”是判断CBC链是否为空。还记得前面所画的CBC链图吗，如果链表是空的，Bucket中记录Bucket本身的地址。也就是Bucket自已指向自己。cmpq (%r12),%r12正是比较r12指向的内容和r12是否相等。如果相等，Bucket后就没有链表。如果链表为空，证明块一定不在Buffer Cache，kcbgtcr+0x2858处的“je +0x2fe8 <kcbgtcr+0x5840>”，会让程序执行流程跳到kcbgtcr+0x5840处。这充分说明kcbgtcr+0x5840后的代码，是处理物理读的。如果CBC链不为空，下面的代码就是遍历CBC链，这行代码： kcbgtcr+0x289c: movq (%r8),%r8 这句的意义是将指针指向的值赋给指针，类似于这样的代码：prt_next=*ptr_next 。这句正是用来遍历CBC链表的。紧接着这三行，将注释直接写在代码后： kcbgtcr+0x2918: movl 0x4(%r14),%eax // 将dba传给eax寄存器，作为目标dba kcbgtcr+0x291c: cmpl %eax,0xc4(%r13) // 寄存器r13记录BH地址，向下偏移0xc4字节，就是BH中的dba，用eax中的目标dba和此dba比较。 kcbgtcr+0x2923: jne +0x1857 <kcbgtcr+0x417a> // 如果不匹配，跳转。跳转过去之后，有如下的代码： kcbgtcr+0x4195: movq %r8,-0x5a0(%rbp) kcbgtcr+0x419c: movq -0x5a0(%rbp),%r8 kcbgtcr+0x41a3: testq %r8,%r8 kcbgtcr+0x41a6: jne -0x18a6 <kcbgtcr+0x2900> //当CBC链没到头时，回以刚才的地方，继续查找。 kcbgtcr+0x41ac: jmp +0x9 <kcbgtcr+0x41b5> kcbgtcr+0x41ae: movq %r13,-0x608(%rbp) kcbgtcr+0x41b5: cmpq $0x0,-0x608(%rbp) kcbgtcr+0x41bd: je +0x1683 <kcbgtcr+0x5840> //如果CBC链搜索完毕没找到目标dba，跳转到kcbgtcr+0x5840处。 kcbgtcr+0x41c3: movzwl 0xbc(%r14),%eax 也就是说，CBC链中没找到目标时（也就是物理读时），将跳到kcbgtcr+0x5840处。看看kcbgtcr+0x5840代码吧： kcbgtcr+0x583d: popq %rbx kcbgtcr+0x583e: leave kcbgtcr+0x583f: ret kcbgtcr+0x5840: movl -0x5b8(%rbp),%eax kcbgtcr+0x5846: testl %eax,%eax 在kcbgtcr+0x583f处，有指令ret，kcbgtcr到这里有可能结束，返回调用者。程序什么时候会跳到kcbgtcr+0x5840处呢，物理读。纯逻辑读，kcbgtcr函数的执行，会在kcbgtcr+0x583f处终止。物理读则会跳至kcbgtcr+0x5840后开始执行。经过艰难的调查取证，福尔摩斯和华生终于大概搞清楚了kcbgtcr的执行流程。华生看了一眼作案现场留下的线索：kcbgtcr: kslbegin excl，轻轻的喃喃自语：“终于抓到你了。” 有没有忘掉kcbgtcr: kslbegin excl在代码的哪里： kcbgtcr+0x5ba9: movq 0xaf5a360(%rip),%r8 ---- 0x663 kcbgtcr: kslbegin excl kcbgtcr+0x5ba9，在kcbgtcr+0x5840之后不远的位置，这块代码，只有物理读才有可能走到这里。所以，原凶就是：“物理读”。这真是一个奇怪的结果，逻辑读函数中的Latch竞争，原凶竟然是物理读。调优的方向，应该是针对物理读最多的一些SQL，这样才有助于减少kcbgtcr: kslbegin excl处的Latch争用。而这调优逻辑读高的SQL，对于减少kcbgtcr: kslbegin excl处的Latch争用，是没有帮助的。进一步的，可以将kcbgtcr中的Latch Miss分个类：一、纯逻辑读相关的 1、kcbgtcr+0x521: movq 0xaf5f9e0(%rip),%r8 ---662 kcbgtcr: fast path 2、kcbgtcr+0x27ba: movq 0xa718147 (%rip),%r8 ---- kcbgtcr: fast path (cr pin) 二、物理读相关的： 3、kcbgtcr+0x5ba9: movq 0xaf5a360(%rip),%r8 ---- 0x663 kcbgtcr: kslbegin excl 4、kcbgtcr+0x61eb: movq 0xaf59eae(%rip),%r8 --- 695 kcbgtcr_2 5、kcbgtcr+0x6444: movq 0xaf599bd(%rip),%r8 --- 642 kcbgtcr: kslbegin shared 6、kcbgtcr+0x976d: movq 0xaf56a0c(%rip),%r8 ---6b1 kcbgtcr: L2
