【ASK_ORACLE】Oracle Data Guard（一）DG架构

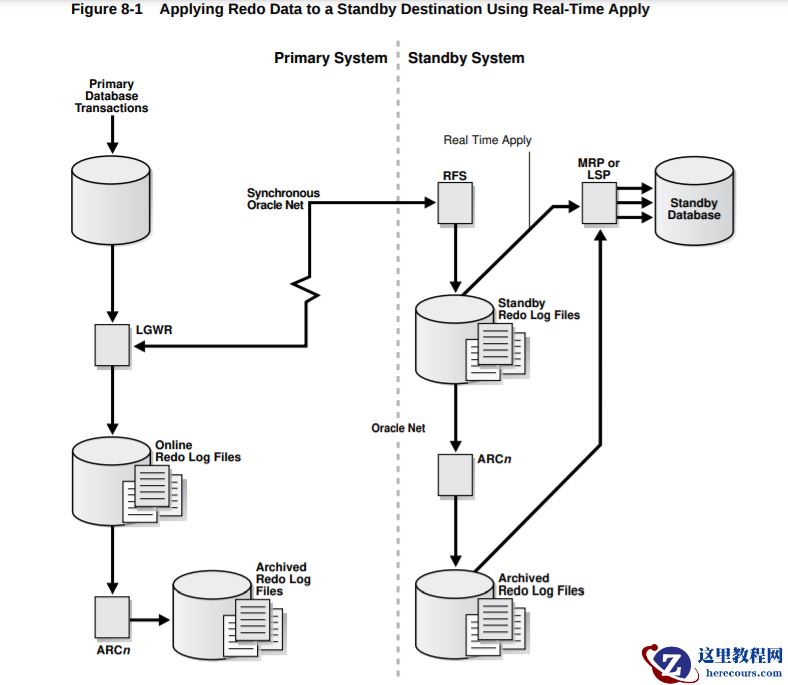

说明文中介绍的DG或ADG是指物理DG，若有逻辑DG的知识点会特殊指出。 DG架构介绍介绍架构之前，先放一张官方DG架构图：    Data Guard的工作分为三部分：日志（redo日志或者归档日志）的发送、接收与应用。下面详细说明一下这三个步骤： 1. 日志的发送主库需要不停地发送日志（redo日志或者归档日志）到备库，主库通过日志来告诉备库做了哪些操作，使得备库可以“复制”主库做的一系列操作。这个发送是由主库的LGWR进程（11g及以上版本默认使用）或者ARCn进程（10g默认使用）来完成，但是每台备机有且仅有只能选择一种进程，因此每台备机要么使用LGWR，要么使用ARCn，不能够同时用这两个进程传输。并且这两个进程的保护能力也有区别。LGWR进程是传输的redo日志的，ARCn是传输归档日志的。 （1）使用ARCn进程传输当redo日志写满发生日志切换后，会产生归档文件，ARCn进程就会把此时产生的新归档传到备机。备机的RFS进程来接收并写入归档到备机的归档路径，最后通过MRP进程（逻辑DG是LSP进程）进行归档应用。 需要注意的是，使用ARCn进程传输的归档，不会写入到Standby Redo Logs中，而是直接将归档文件放到备机。  （2）使用LGWR进程传输 LGWR进程又分为SYNC（同步）和ASYNC（异步）方式传输1）使用SYNC方式SYNC方式是主库把redo日志写到本地的同时，把该redo日志通过主机的LNSn进程也同步传输到备机（LNSn进程可以并行工作），再由备机的RFS进程接收redo日志并写入到Standby Redo Logs，最后由MGR进程应用归档日志。 需要注意的是，LGWR进程必须等待redo日志写入本地归档，同时通过LNSn进程传输都成功，主库的事物才能commit，缺一不可，不然就会等待两件事全部完成。 2）使用ASYNC方式由于使用SYNC的方式非常依赖网络，所以一旦日志传输到备库失败，LGWR进程就会报错。于是就可以使用ASYNC的方式来传输。ASYNC方式不需要等待redo日志传输到备机成功，就可以把redo日志写入到本地，但是LGWR进程依旧会同时在写入redo日志到本地的同时，告诉LNSn进程，只不过LNSn是异步的。 另外，如果使用LGWR进程进行传输，如果LGWR由于某些故障传不了redo日志，就会使用ARCn进程来代替它传输。  2. 日志的接收备库进程RFS进程一旦接收到日志（redo或者归档日志），就会把日志写入到备库的Standby Redo Logs或者归档日志文件中。注：当主库发生日志切换，备库的Standby Redo Logs也会切换，并且归档该日志。  3. 日志的应用1）日志实时应用（Real Time Apply）该方式需要包含写入到Standby Redo Logs这个操作，只要日志被写入Standby Redo Logs就会触发恢复，这种方式可以减少主备库切换时间，因为在切换过程中最耗时就是恢复日志。2）归档应用（默认恢复方式）该方式是默认方式，会在主库发生日志切换时，触发备库的归档，归档完成后会进行恢复。
