利用福禄克DSX-5000 CH测试串扰

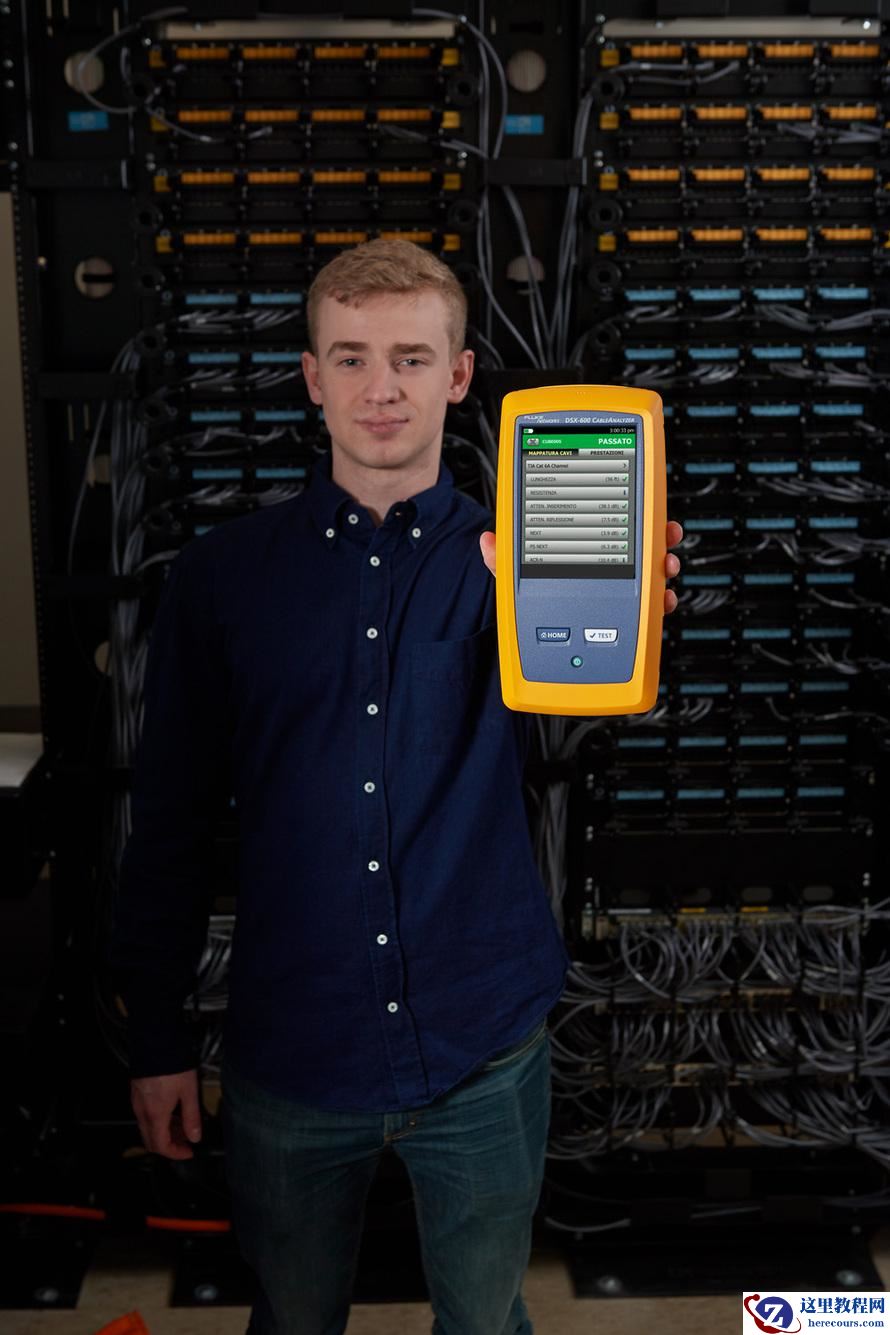

虽然安装、测试和认证网络布线设备的聪明人知道满足标准性能参数和确保应用程序支持的重要性，但即使是我们中优秀的人也可能犯错误，对底线和客户满意度产生不利影响。 让我们看一看聪明人在测试网络布线系统时所做的愚蠢的事情 。 挂断的钩？ 外来串扰是影响 10GBASE-T 运行能力的关键性能参数，占总分配噪声预算的 90% 以上。为了验证 10GBASE-T 的铜缆系统，因此需要进行外来串扰测试。但实际上，所有测试都是可选的。如果客户、安装人员、顾问和布线供应商都同意不测试串扰，那么从技术上讲，您就“脱钩了”   但要真正证明 10GBASE-T 应用程序的法规遵从性，您仍然“处于困境”此外，考虑到外来串扰参数的重要性，大多数布线供应商在未对系统进行测试的情况下不会为系统提供保修。“但要测试我所有的链接是否符合串扰标准，在经济上既不可行也不现实，”你说？这就是为什么标准建议指定外星串扰测试的样本大小。   我应该测试什么？ 当指定外来串扰测试的样本大小时， ISO/IEC 61935-1 标准建议测试如表所示的样本大小。该标准还建议测试相同数量的短、中、长干扰链路，并规定，如果每个干扰链路中有三个超出 5 dB 的余量，可以停止测试。   为确保连接器和电缆符合 PS ANEXT 和 PS AACR-F 的要求，您需要根据标准建议指定外来串扰测试的样本大小。   在选择受干扰的链接时，选择在一行连接器末端终止的链接是没有意义的，因为这不是 最 坏的情况。受干扰的链接应该被上方和下方的连接器包围。但是，确保位于同一线束中。电缆束之间的串扰不重要。   屏蔽测试？ 与非屏蔽布线相比，屏蔽布线具有更高的抗噪性，如果安装正确，在屏蔽布线系统上几乎看不到任何外来串扰。但如果安装不正确，即使是屏蔽电缆也可能出现故障。就像任何布线一样，理论上不可能的事情似乎也会在现场发生。   例如，在从一个接地配线架运行到另一个接地配线架的数据中心应用程序中，电缆上的开放屏蔽（未连接）可能会导致外部串扰测试失败，即使 Wire Map 仍能通过。这可能是由于未正确安装屏蔽造成的，例如夹紧电缆箔的非导电侧。   虽然大多数测试人员都在寻找主机屏蔽和远程设备屏蔽之间的简单直流导通性，但该直流信号将寻找其能够到达远程设备的任何方式，包括通过配线架和机架连接到的公共建筑接地。这意味着，即使没有连接屏蔽，测试仪也会显示连接的屏蔽。 而 DSX-500 CH 网线测试仪 可以避免这种情况，它使用获得专利的交流测量技术报告到屏蔽的距离完整性问题。   你还认为你可以在外星串扰测试中 “随心所欲”吗？再想一想。要认证系统，无论电缆是否屏蔽，您必须根据标准建议指定样本大小。如果你不这样做，你就有可能不得不测试每个链接，寻找下一个链接，这是一个代价极其高昂的疏忽。
