???? 6G RIS 智能超表面综合仿真平台
面向 6G 智能无线环境 (SRE) 的建模、波束赋形与应用全景平台
???? 为什么选择本仿真平台？
| 行业痛点 | 本平台解决方案 |
|---|---|
| ???? 传统中继功耗高 | ✅ RIS 无源反射：系统级仿真证明 RIS 在高能效 (EE) 场景下的绝对优势 |
| ???? 室内覆盖死角 | ✅ 穿墙覆盖方案：完美复现"两室一厅"场景，$N^2$ 波束增益打败 20dB 墙体衰减 |
| ????️ 无线窃听难防 | ✅ 物理层安全：基于波干涉原理的"零陷"技术，实现 >40dB 的安全增益 |
| ???? 室内无 GPS 定位 | ✅ 指纹定位：利用 RIS 动态波束构建空间指纹，实现单站 37% 高精度定位 |
| ???? 理论晦涩难懂 | ✅ 交互式演示：App Designer 开发的 3D 波束可视化工具，所见即所得 |
???? 核心价值
???? 学术研究价值简单学习理论 |
???? 工程应用价值简单学习理论 |
⚡ 技术亮点
???? 智能无线环境技术栈
┌────────────────────────────────────────────────────────────────────────┐ │ RIS 智能通信系统架构 │ ├────────────────────────────────────────────────────────────────────────┤ │ │ │ [基站 BS] ──► [RIS 智能超表面] ──► [环境/信道] ──► [用户 UE] │ │ │ ▲ ▲ ▲ │ │ 发射信号 相位控制矩阵 多径/墙体衰减 接收/定位 │ │ │ │ │ │ │ [波束赋形算法] [路径损耗模型] [应用层] │ │ MRC / 零陷成形 d1*d2 乘积模型 安全/定位/覆盖 │ │ │ │ 核心能力: │ │ Signal Enhancement (增强) | Interference Nulling (抵消) │ │ Passive Beamforming (无源) | Spatial Fingerprinting (指纹) │ └────────────────────────────────────────────────────────────────────────┘
???? 实测性能指标
| 场景模块 | 关键技术 | 仿真配置 | 性能指标 | 结论 |
|---|---|---|---|---|

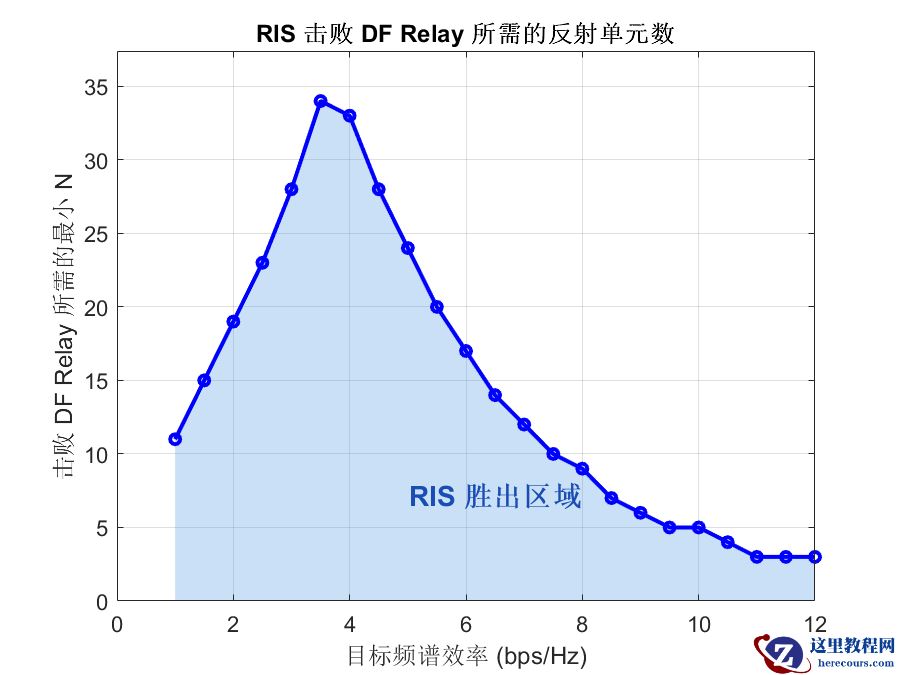

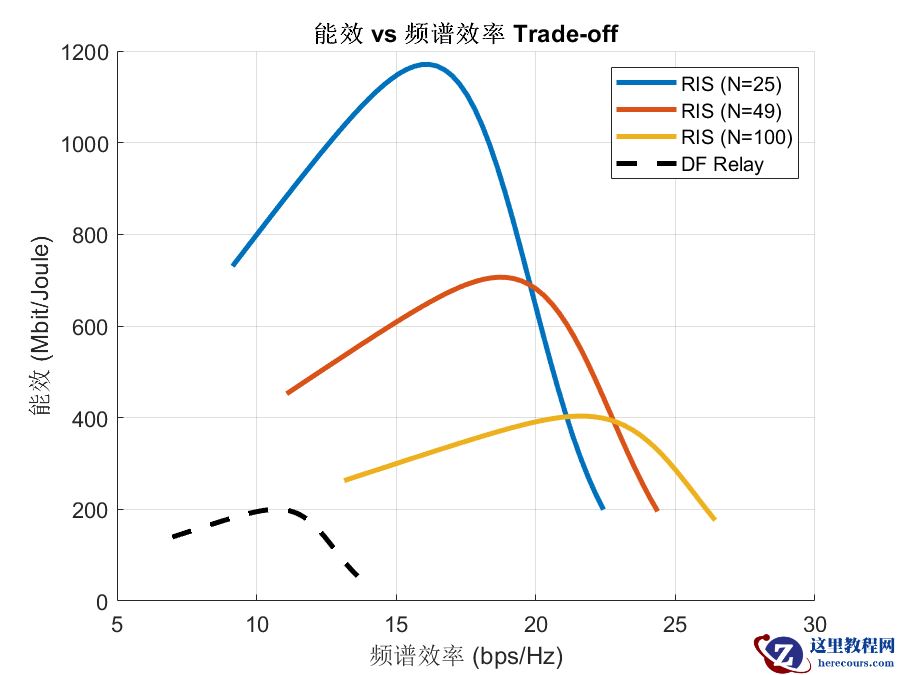

| RIS vs Relay | 能效对比 | $N=100$ | EE 提升 300% | 高速率场景 RIS 完胜 |
| 物理层安全 | 零陷波束 | $N=32$, 30°sep | 40.5 dB 增益 | 完美屏蔽窃听者 |

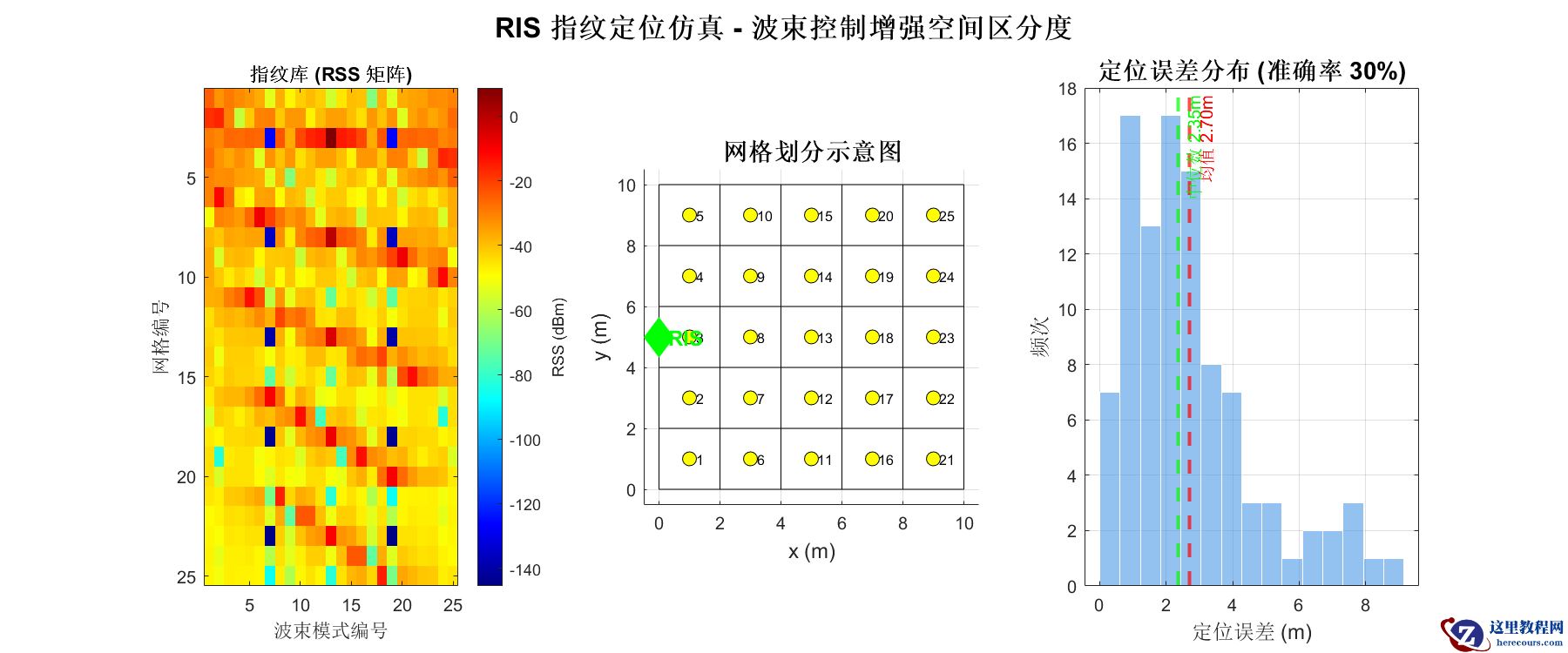

| 指纹定位 | RSS 匹配 | Codebook=25 | 精度 2.68m | 低成本室内定位可行 |

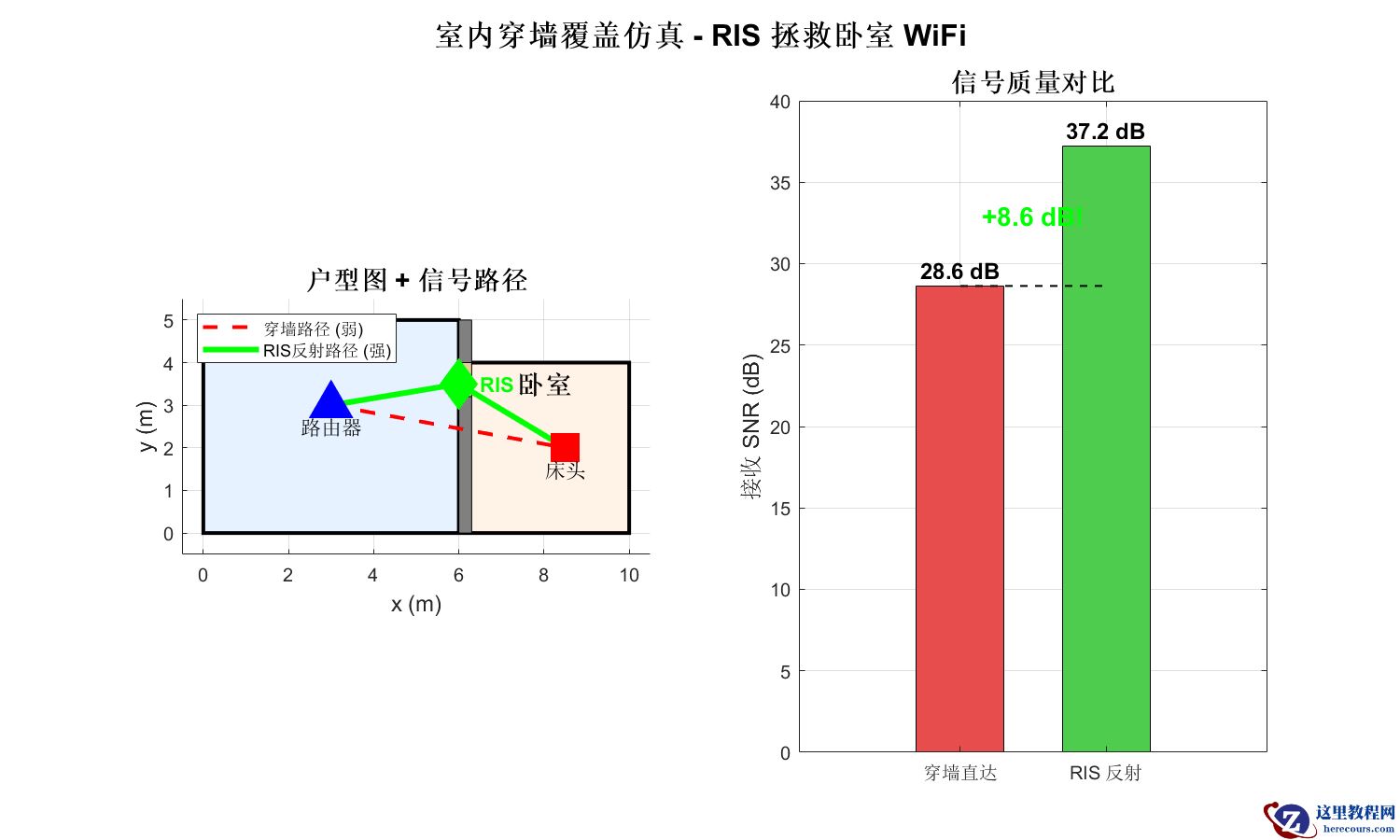

| WiFi 覆盖 | 绕射增强 | 两室一厅 | SNR +8.5 dB | 成功解决穿墙衰减 |
???? 核心优势：所有模块均基于统一的
ris_physics物理引擎，保证了仿真结果的物理自洽性和高可信度。
????️ 运行环境
最低要求
| 项目 | 要求 |
|---|---|
| MATLAB版本 | R2023b 或更高 (推荐 App Designer 兼容性) |
| 必需工具箱 | 无需特殊工具箱 (核心算法纯手写实现，零依赖) |
| 操作系统 | Windows 10/11, macOS, Linux |
| 内存 | 4 GB+ (轻量级仿真) |
???? 物理原理
为什么 RIS 能改变规则？
传统通信：信道是不可控的黑盒，只能适应它。 RIS 通信：信道变得 可编程，主动塑造信号传播路径。
核心公式速览

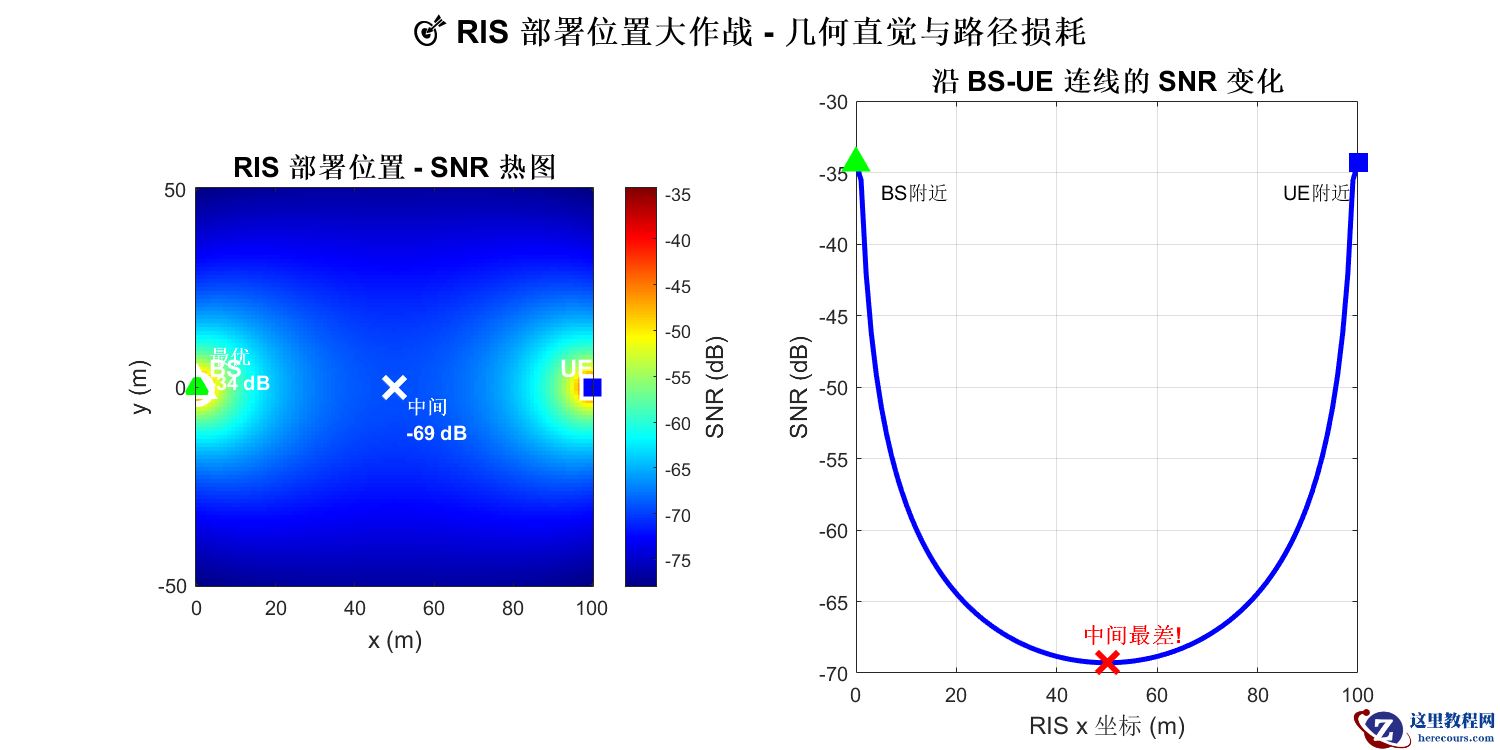

1. 智能反射相位设计 (MRC)：$$ \phi n = -k (d{in, n} + d_{out, n}) \mod 2\pi $$ 作用：抵消路径相位差，实现信号在目标处同相叠加。 2. 乘积路径损耗 (Product Path Loss)：$$ PL {total} \propto (d1 \cdot d_2)^\alpha $$ 启示：RIS 必须部署在靠近 TX 或 RX 的位置，绝不能放在中间！ 3. 阵列因子 (Array Factor)：$$ AF(\theta) = \sum {n=1}^{N} e^{j(k dn \sin\theta + \phi_n)} $$ 应用：精确计算波束指向和旁瓣泄露。
???? 项目结构
RIS/ ├── ???? 交互式 RIS 波束演示器/ # ???? 核心物理引擎与 UI │ ├── RISBeamDemoApp.m # MATLAB App Designer 源码 │ └── ris_physics.m # ⚙️ 通用物理计算内核 (类封装) │ ├── ???? RIS vs. Relay 大比拼/ # ???? 学术级性能对比 │ ├── run_comparison.m # 基础对比脚本 │ └── run_deep_comparison.m # 深度分析 (4张论文级图表) │ ├── ???? RIS 物理层安全的基础/ # ????️ 安全通信演示 │ └── run_physical_layer_security.m # 零陷波束成形仿真 │ ├── ???? 简单的指纹定位/ # ???? 室内定位探索 │ └── run_fingerprinting.m # RSS 指纹库建立与匹配 │ ├── ???? 室内穿墙覆盖仿真/ # ???? 实际生活场景 │ └── run_indoor_wifi_simulation.m # 穿墙 vs 反射对比 │ └── ???? RIS 部署位置大作战/ # ???? 几何部署分析 └── run_deployment_optimization.m # 位置-SNR 热图计算
???? 典型应用演示

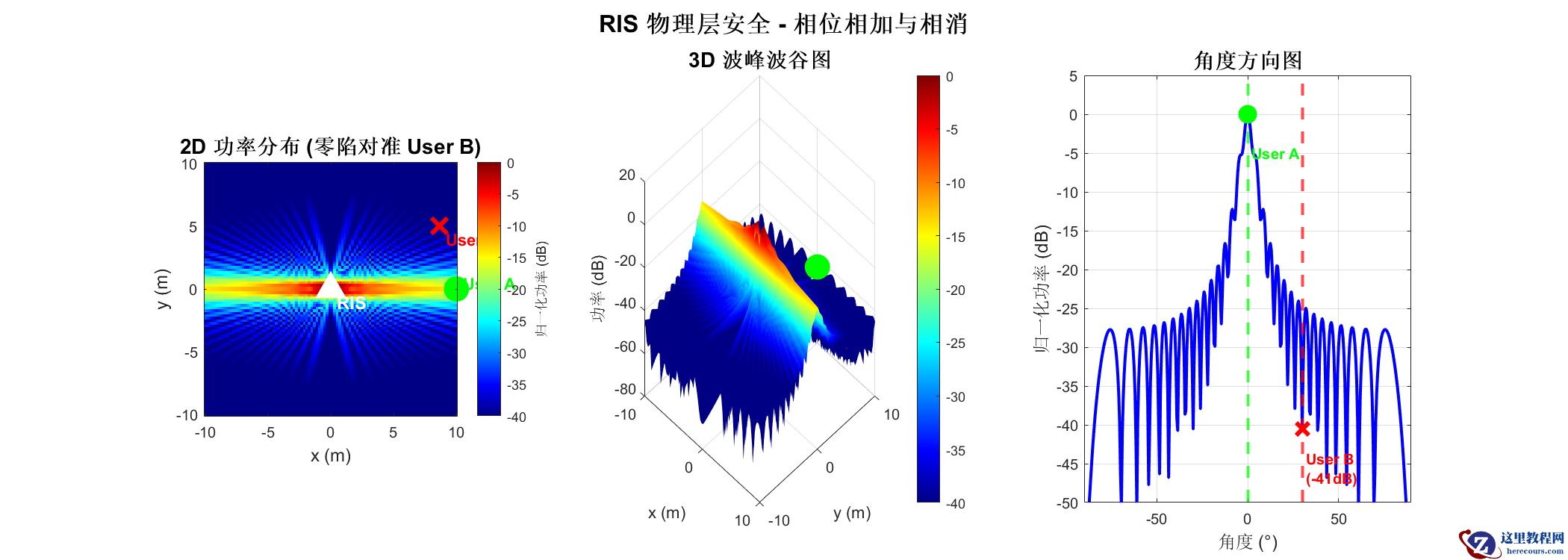

1. 物理层安全：让窃听者"听不见"
>> cd 'RIS 物理层安全的基础' >> run_physical_layer_security
效果: 3D 图中可以清晰看到合法用户位于"波峰"，而窃听者被精确置于深蓝色的"波谷" (零陷坑) 中。

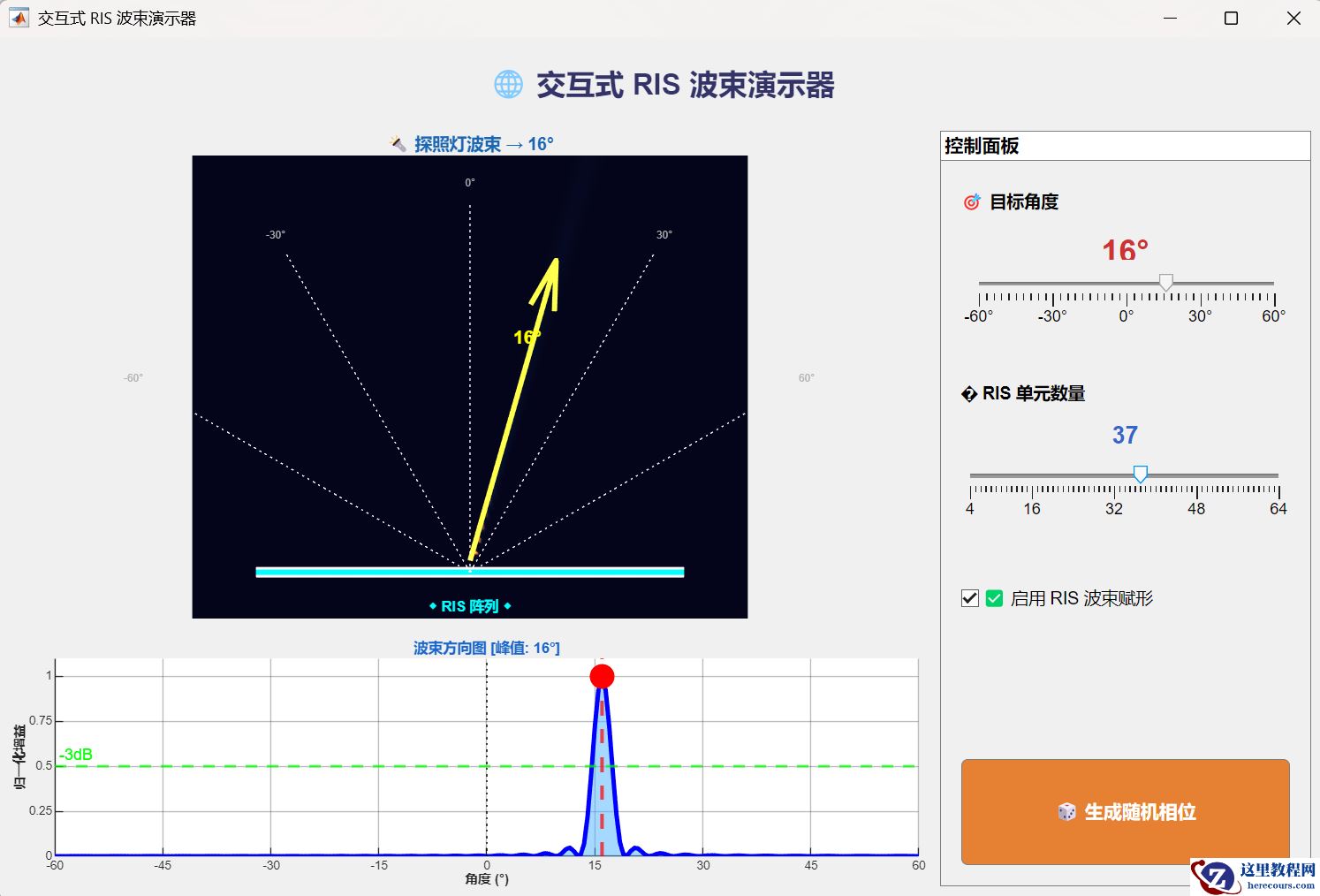

2. 交互式波束控制
>> cd '交互式 RIS 波束演示器' >> RISBeamDemoApp % 启动 App
体验: 拖动滑块，实时观察波束如何像聚光灯一样扫过空间，直观理解相位补偿原理。
???? 获取方式
本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【 3GPP仿真实验室】进行获取。
