???? 3GPP NTN Timing Advance 仿真计算器
面向 3GPP R17/R18 Non-Terrestrial Networks 的高精度 TA 及其预补偿算法实现
???? 为什么选择本仿真平台？
| 痛点 | 本平台解决方案 |
|---|---|
| ???? 不仅是公式堆砌 | ✅ 完整工程实现：从 WGS-84 坐标转换到光行时修正的完整链路 |
| ???? 不仅是理论推导 | ✅ 所见即所得：提供 GUI 计算器，参数调整立即生效，直观理解物理过程 |
| ⚠️ 不仅是几何计算 | ✅ 高精度物理修正：包含定点迭代光行时修正 & Hopfield 对流层延迟模型 |
| ???? 不仅是代码片段 | ✅ 完整测试套件：包含 LEO/GEO 全场景覆盖的单元测试，确保逻辑严密 |
| ???? 不仅是黑盒 | ✅ 代码透明可控：纯 MATLAB 实现，无加密，无专用工具箱依赖 |
???? 核心价值
???? 学术/标准研究价值深入理解 3GPP NTN 关键技术：Timing Advance (TA) 验证 R17/R18 协议中 $N_{TA}$ 定义与计算流程 分析 光行时 与 大气延迟 对超远距离通信的影响 为 NTN 系统级仿真提供精确的物理层时延模型 |
???? 工程/产品落地价值UE 侧算法原型：直接参考用于 UE 芯片或协议栈的 TA 预补偿逻辑 网络侧验证工具：用于基站侧验证 UE 上报 TA 的合理性 一键式计算器：外场测试或演示汇报时的得力助手 零成本部署：无需昂贵的卫星轨道仿真软件 (STK/GMAT) |
⚡ 技术亮点
???? NTN TA 计算技术栈
┌────────────────────────────────────────────────────────────────────────┐ │ NTN TA 计算核心流程 │ ├────────────────────────────────────────────────────────────────────────┤ │ │ │ UE(LLA) Sat(Ephemeris) │ │ │ │ │ │ ▼ ▼ │ │ [坐标转换] ──► [轨道外推] ──► [光行时迭代] ──► [大气修正] ──► [N_TA计算] │ │ lla2ecef linear_extrap fixed_point hopfield quantization │ │ │ │ 关键特性: │ │ WGS-84 椭球 | 线性/高阶外推 | 迭代收敛保证 | 对流层时延模型 │ └────────────────────────────────────────────────────────────────────────┘
???? 性能指标 (实测验证)
| 场景 | 距离 (km) | 单向时延 $T_{prop}$ | 光行时修正量 | 对流层修正 (12°) | $N_{TA}$ (采样点) |
|---|---|---|---|---|---|
| LEO (600km) | ~1,000 | ~3-5 ms | -0.05 μs | +0.04 μs | ~10^7 量级 |
| LEO (1200km) | ~2,000 | ~6-10 ms | -0.10 μs | +0.03 μs | ~3x10^7 量级 |
| GEO (36000km) | ~38,000 | ~120 ms | -0.15 μs | +0.02 μs | ~4.7x10^8 量级 |
???? 核心优势：针对 LEO 卫星的高动态特性，算法通过迭代修正消除了约 15-50 米 的测距误差，满足 5G NR 高精度同步要求。
????️ 运行环境
最低要求
| 项目 | 要求 |
|---|---|
| MATLAB版本 | R2021b 或更高 (推荐以获得最佳 GUI 体验) |
| 必需工具箱 | 无 (基于基础 MATLAB 语言开发) |
| 操作系统 | Windows 10/11, macOS, Linux |
???? 算法原理
为什么需要光行时修正？
几何距离 != 物理距离：信号以光速传播，当信号到达卫星时，卫星已经不在发射时刻的位置了。 对于 LEO 卫星 (7.5 km/s)，10ms 的传播延迟意味着卫星移动了 75米。如果不进行修正，这 75 米的误差会导致 TA 计算严重偏离，甚至导致接入失败。
算法流程
graph TD
A[输入: UE 位置 & 卫星星历] --> B[坐标系转换 LLA->ECEF]
A --> C[卫星轨道线性外推]
B & C --> D{光行时迭代求解?}
D -->|未收敛| E[更新卫星位置]
E --> D
D -->|收敛| F[叠加对流层延迟]
F --> G[量化为 Tc 单位]
G --> H[扣除 K_offset]
H --> I[输出最终 N_TA]
???? 项目结构
NTN_TA_Calculation/ ├── ???? src/ # 核心算法库 │ ├── lla2ecef.m # ???? WGS-84 坐标转换 │ ├── extrapolate_satellite.m # ????️ 卫星轨道外推 │ ├── compute_propagation_delay.m # ⚡ 光行时迭代求解器 │ ├── compute_tropospheric_delay.m# ☁️ Hopfield 大气模型 │ └── compute_ntn_ta.m # ???? 主计算流程 │ ├── ???? gui/ # 交互界面 │ └── ta_calculator_gui.m # ????️ 图形化计算器 (App Designer) │ ├── main_ntn_ta_demo.m # ???? 综合演示脚本 ├── ???? tests/ # 测试套件 │ └── test_ta_calculation.m # ✅ 单元测试 (100% 通过) │ └── ???? docs/ # 文档 ├── 算法文档.md # ???? 数学原理详述
代码统计：
???? 100% 中文详细注释，适合教学与二次开发 ???? 模块化设计：核心算法与 GUI 分离，易于移植到 C/C++ 或 Python ???? 开箱即用：main_mntn_ta_demo.m一键演示所有场景
???? 仿真演示
1. 命令行演示 (
main_ntn_ta_demo.m
)
展示 4 种典型场景的计算过程与结果分析：
>> main_ntn_ta_demo
输出示例：
【场景 4: 对流层延迟与 K_offset 演示】 UE: (39.9N, 116.4E), Sat: (25.0N, 116.4E) 仰角: 11.8° (低仰角但可见) [对流层] 启用修正: YES 附加时延: 0.039 μs [K_offset] N_ta_offset: 25600 N_TA (Physical): 23946627 N_TA (Pre-comp): 23921027

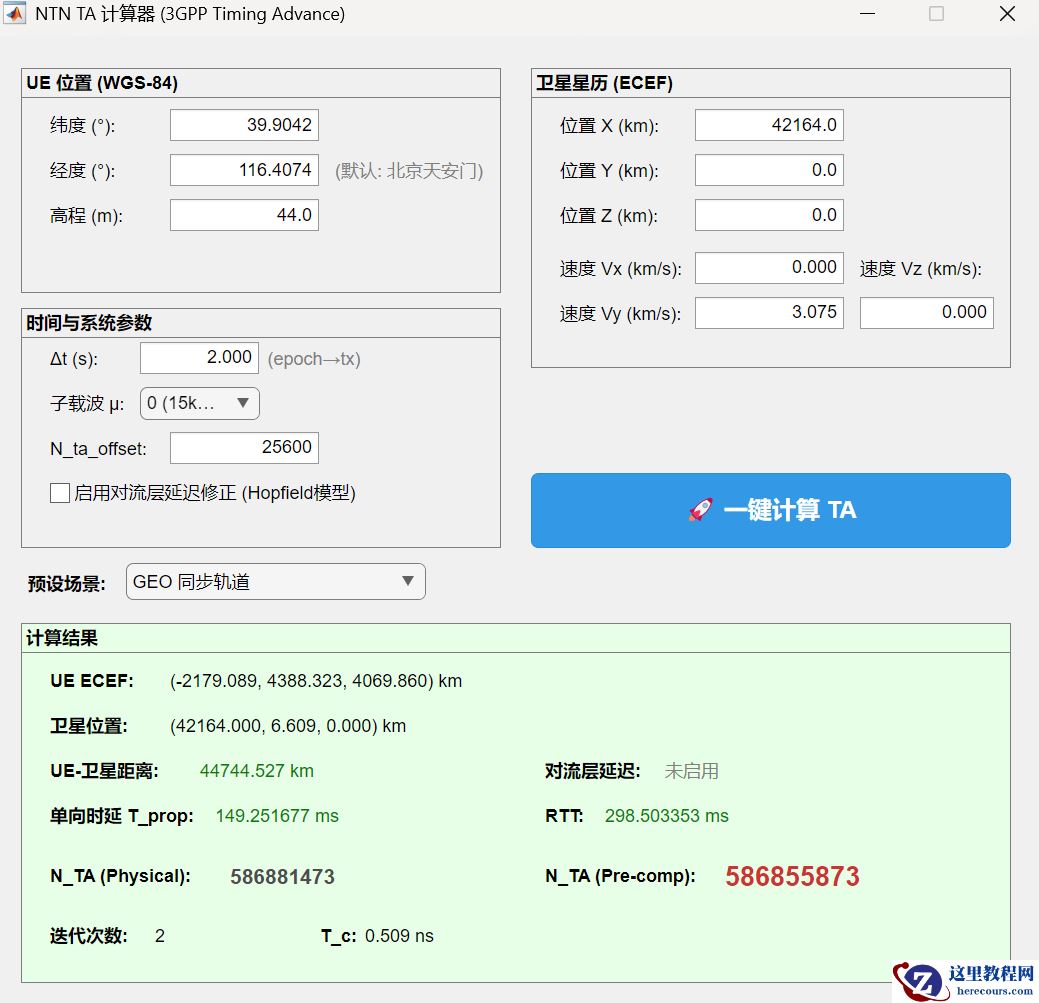

2. 图形化计算器 (
ta_calculator_gui.m
)
提供直观的参数调整与结果显示：
>> cd gui >> ta_calculator_gui
功能: 支持自定义卫星位置、速度，实时查看 LEO/GEO 不同轨道高度下的时延与 TA 变化。
???? 获取方式
本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【 3GPP仿真实验室】进行获取。包含：
完整源代码 详尽的算法文档 3GPP 标准符合性报告???? 参考文献
核心标准
-
3GPP TS 38.211: NR Physical channels and modulation ($T_c$ 定义)
3GPP TS 38.213: Physical layer procedures for control (TA 机制)
ITU-R P.834: Effects of the troposphere on refraction (大气模型)
