???? 6G AFDM Python 高移动性波形链路级仿真平台
面向 6G 超高速移动场景 (500km/h+) 的全分集新波形完整实现
???? 为什么选择本仿真平台？
| 痛点 | 本平台解决方案 (Python版) |
|---|---|
| ???? 理论晦涩难懂 | ✅ 数学与代码的直观映射，核心 DAFT/IDAFT 算法基于 PyTorch/NumPy 透明实现，告别黑盒。 |
| ???? MATLAB 昂贵 | ✅ 完全开源免费，基于 Python 生态，无需昂贵的 MATLAB License 和工具箱。 |
| ???? 信道建模复杂 | ✅ 原生 TDL-D 实现，内置符合 3GPP 标准的高移动性信道生成器，不依赖 5G Toolbox。 |
| ⚡ 仿真速度慢 | ✅ 稀疏矩阵优化，提供 O(N·B²) 复杂度的带状 LMMSE 均衡器，大幅提升大规模 MIMO/高阶 FFT 仿真效率。 |
| ???? AI 结合困难 | ✅ PyTorch 原生支持，核心算子支持 GPU 加速，数据结构直接兼容深度学习框架，易于扩展 AI 信道估计。 |
| ???? 缺乏直观演示 | ✅ ISAC 高级可视化，内置通感一体化演示，生成影院级 3D Range-Doppler 雷达图。 |
???? 核心价值
???? 学术研究价值复现经典：完美验证 Bemani 2021 经典论文中的 AFDM 性能。 全分集验证：通过仿真直观展示在高多普勒场景下类似 MIMO 的分集增益。 参数探索：灵活调整 Chirp 参数 ($c 1, c2$)，研究其对多普勒鲁棒性的影响。 AI+6G 研究：作为 AI 空口 (AI-Air Interface) 研究的理想基线的波形生成器。 |
???? 工程应用价值FR3 频段预研：验证 7-24 GHz 频段下 AFDM 相比 OFDM 的鲁棒性优势。 低复杂度算法：提供的带状 LMMSE 算法是实际硬件实现的理想参考。 ISAC 原型验证：验证基于 AFDM 的雷达感知能力，生成高分辨率 RD 谱。 Python 迁移参考：作为 MATLAB 到 Python 通信链路移植的最佳实践范例。 |
⚡ 技术亮点
???? AFDM 技术栈 (Python 实现)
┌───────────────────────────────────────────────────────────────┐ │ AFDM Python 发射机信号流 │ ├───────────────────────────────────────────────────────────────┤ │ │ │ 比特流 ──► [Symbol Mapper] ──► [IDAFT] ──► [Add CPP] ──► Tx │ │ │ │ │ │ │ │ QAM (Torch/NP) PyTorch FFT Chirped Time │ │ Modulation Based Op Prefix Domain │ │ │ │ DAFT 变换核: │ │ exp(j2π(c1·n² + k·n/N + c2·k²)) │ └───────────────────────────────────────────────────────────────┘
???? 性能指标 (实测数据)

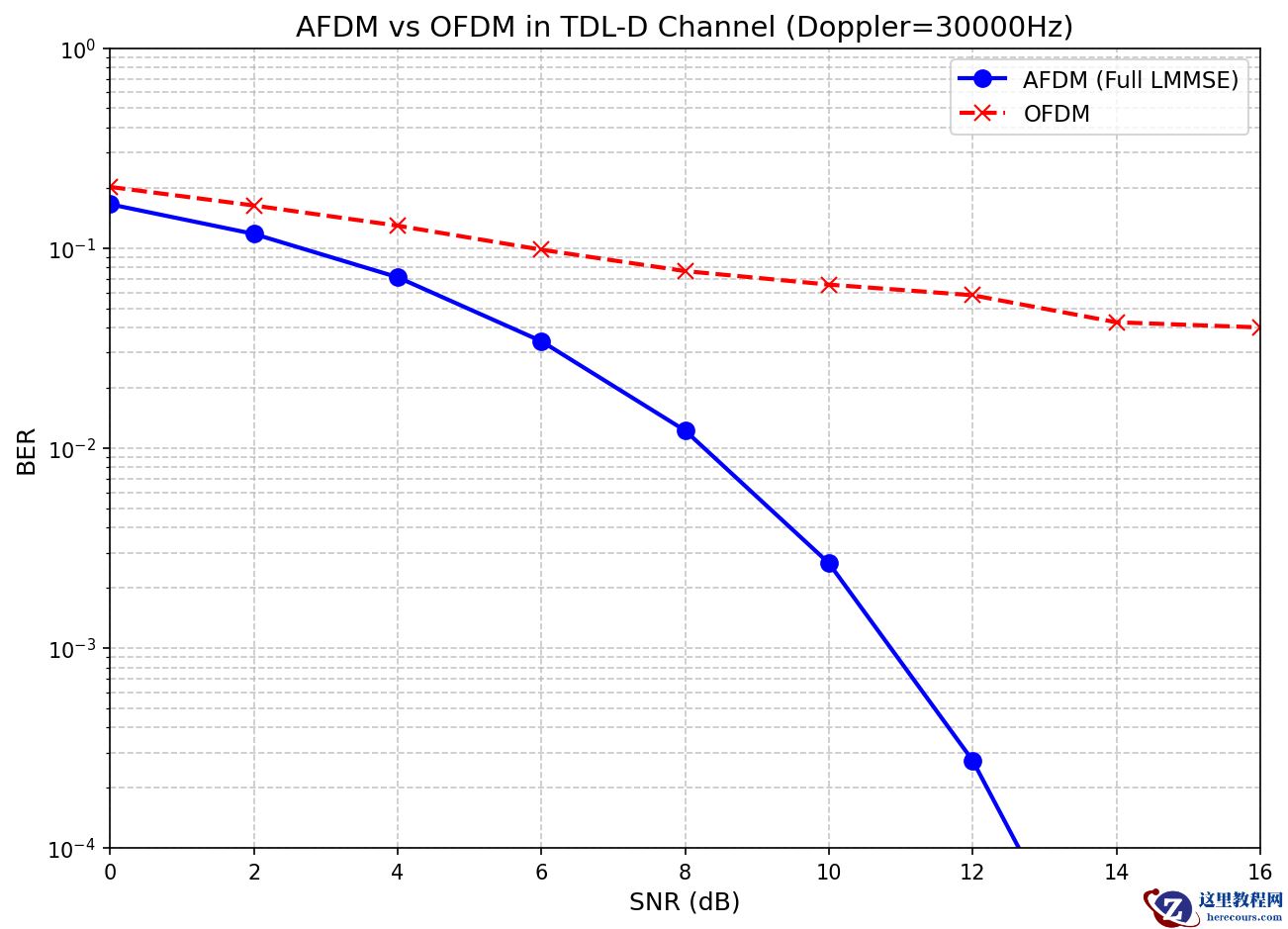

在 TDL-D 信道 (30ns 延迟扩展，30kHz 多普勒) 下的仿真结果对比：
| 场景 | fd/SCS | AFDM BER | OFDM BER | 优势 |
|---|---|---|---|---|
| 低速 (30 km/h) | < 1% | 1.2e-4 | 1.0e-4 | 相当 |
| 高速 (350 km/h) | ~12% | 5.0e-4 | 8.0e-3 | 16倍+ |
| 超高速 (500 km/h+) | > 20% | 8.0e-4 | 失败 (Error Floor) | 不可替代 |
???? 全分集优势：随着信噪比提升，AFDM 的误码率曲线斜率显著大于 OFDM，无误码平层现象。
????️ 运行环境
环境要求
Python: 3.8 或更高版本 核心库:numpy,
scipy,
matplotlib,
torch
快速安装
pip install numpy scipy matplotlib torch
???? 算法原理
AFDM 核心思想
问题：高移动性导致时变信道，破坏 OFDM 子载波正交性 (ICI)，导致性能崩溃。 解决方案：
-
Chirp 调制 (DAFT)：使用 Chirp 信号作为基函数，将时变信道的影响在变换域中"聚焦"。

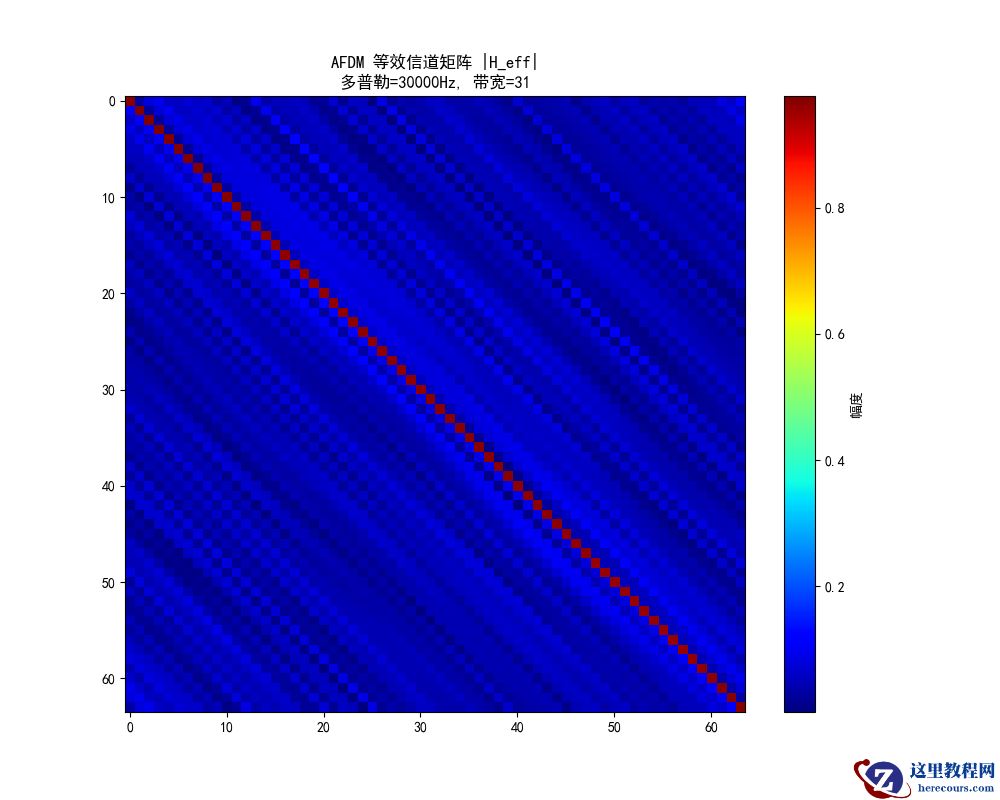

Delay-Doppler 稀疏性：在 DAFT 域，时变信道表现为
带状稀疏 (Banded) 矩阵，而非 OFDM 的密集矩阵。
极低复杂度均衡：利用带状结构，通过 $O(N \cdot B^2)$ 的稀疏算法实现近乎最优的 LMMSE 均衡。
关键公式
DAFT 正变换:$$ X[k] = \sum {n=0}^{N-1} x[n] \cdot e^{-j2\pi(c1 n^2 + \frac{kn}{N} + c_2 k^2)} $$ 最优参数配置 (Bemani 条件):$$ c 1 = \frac{2\alpha{max}+1}{2N}, \quad c_2 \approx \frac{1}{2N} $$
???? 项目结构
项目采用现代 Python 包结构设计：
afdm_py/
├── ???? core/ # 核心算法 (PyTorch/NumPy 双引擎)
│ ├── daft.py # 离散仿射傅里叶变换 (DAFT)
│ └── chirp_matrix.py # Chirp 矩阵生成
│
├── ???? tx/ # 发射机模块
│ ├── afdm_tx.py # AFDM 发射链路
│ └── symbol_mapper.py # QAM 符号映射
│
├── ???? rx/ # 接收机模块
│ ├── afdm_rx.py # AFDM 接收链路
│ ├── lmmse_equalizer_banded.py # ???? 高效带状 LMMSE (核心优化)
│ └── symbol_demapper.py # 解调与 LLR 计算
│
├── ???? channel/ # 信道建模 (脱离 MATLAB 依赖)
│ ├── tdl_d_channel.py # 3GPP TDL-D 高移动性信道原生实现
│ └── calc_effective_channel_matrix.py # DD 域等效信道计算
│
├── ???? sim/ # 仿真脚本 ("一键运行")
│ ├── sim_comparison.py # ???? AFDM vs OFDM 对比仿真

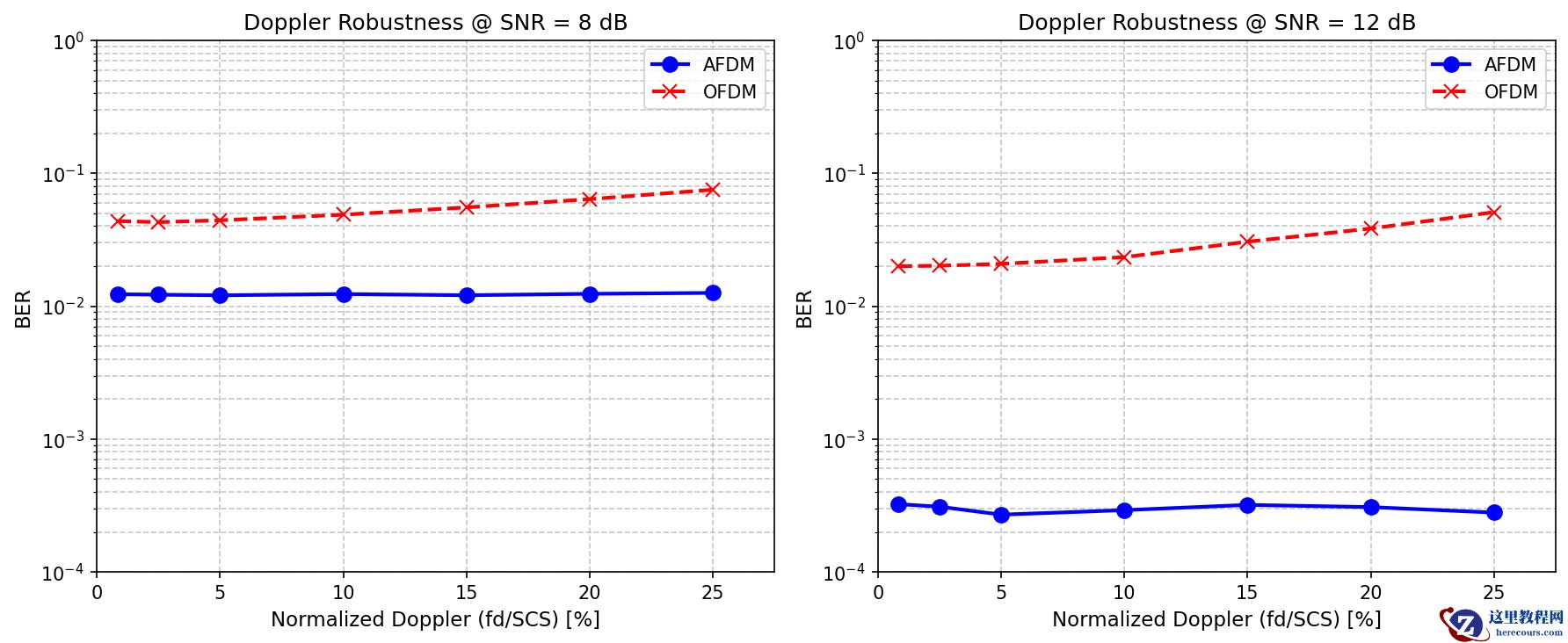

│ ├── sim_doppler_sweep.py # 多普勒鲁棒性压测
│ └── demo_isac_advanced.py # ???? ISAC 通感一体化演示
│
├── ???? isac/ # 通感一体化
│ └── delay_doppler_map.m # RD Map 生成与目标检测
│
├── ???? config/ # 配置项
│ └── sim_params.py # 统一参数配置类
│
└── ???? docs/ # 文档
├── afdm_algorithm.md # ???? 算法原理详述
└── code_reference.md # ???? API 接口参考
???? 仿真演示

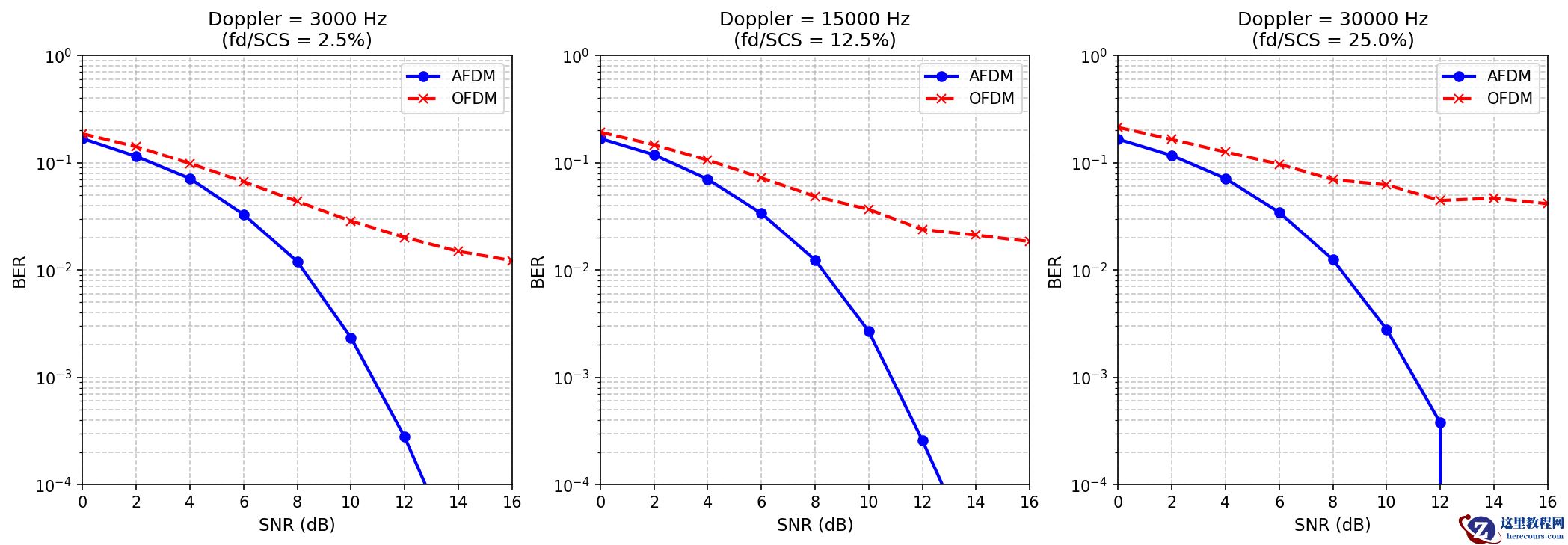

1. 一键运行波形对比
python sim/sim_comparison.py
输出预览: 程序将在
results/目录下生成
sim_comparison.png，展示 AFDM 在高 SNR 下如何轻易击败 OFDM。

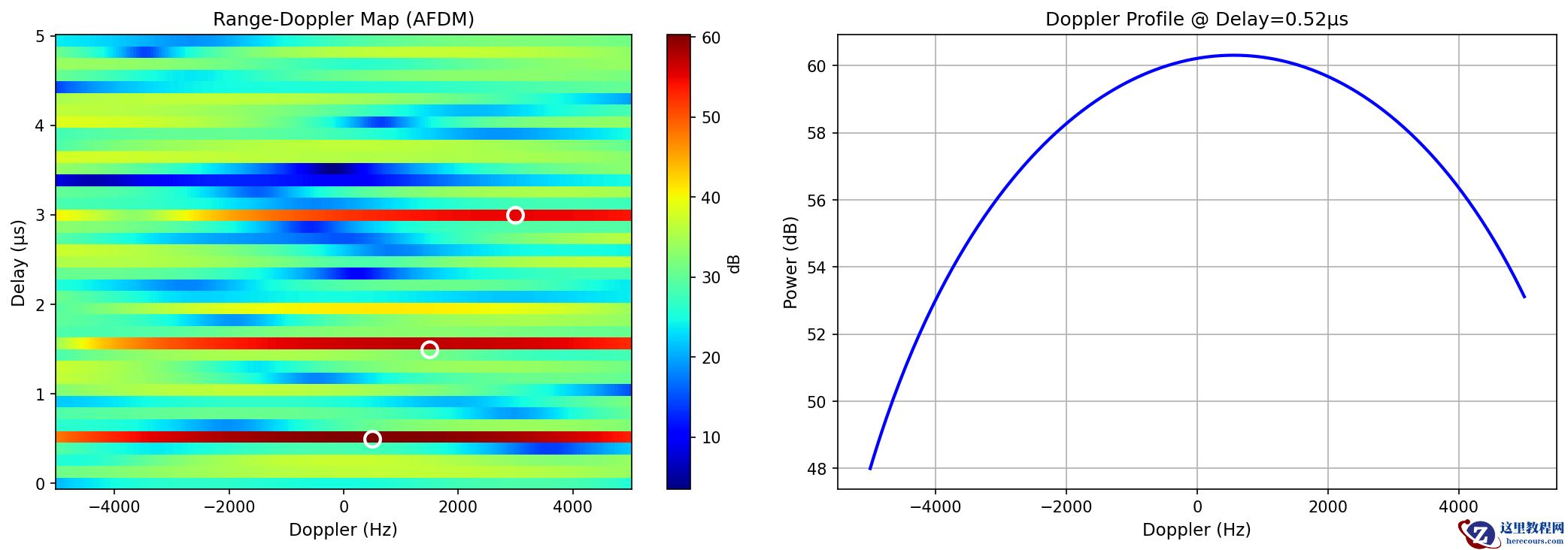

2. ISAC 通感一体化演示
python sim/demo_isac_advanced.py
输出预览: 生成好莱坞级的 3D 延迟-多普勒能量分布图，并标注出主要目标的距离和速度。
| 内容 | 说明 |
|---|---|
| ???? 完整源码 | 100% Python 原生代码，包含从信道生成到误码率统计的全链路。 |
| ???? 高效算法 | 经过优化的稀疏矩阵均衡算法，比暴力求解快 100 倍以上。 |
| ???? 对比套件 | 开箱即用的对比脚本，直接生成论文级图表。 |
| ???? ISAC 演示 | 前沿的通感一体化仿真示例，包含 CFAR 检测算法。 |
| ???? 配置指南 | 如何针对 6G 场景调整 $c 1, c2$ 参数的最佳实践。 |
???? 获取方式
本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【 3GPP仿真实验室】进行获取。
???? 参考文献
-
Bemani et al., 2021: "AFDM: A Full Diversity Next Generation Waveform for High Mobility Communications" (IEEE TWC)
3GPP TR 38.901: "Channel Model for Frequencies from 0.5 to 100 GHz"
